رادیو وایرلس میکروتیک BaseBox 5

معرفی رادیو وایرلس میکروتیک BaseBox 5

رادیو وایرلس میکروتیک BaseBox 5 با کد محصول RB912UAG-5HPnD-OUT، یک دستگاه وایرلس فضای باز (Outdoor) است که برای ایجاد ارتباطات بی‌سیم در باند فرکانسی 5 گیگاهرتز طراحی شده است. این محصول با برخورداری از پردازنده قدرتمند برای کاربردهای شبکه‌ای، یک پورت گیگابیت اترنت، دو کانکتور آنتن RP-SMA و اسلات Mini PCIe، گزینه‌ای کاربردی برای پیاده‌سازی لینک‌های وایرلس، ارتباطات نقطه‌به‌نقطه و استفاده به‌عنوان تجهیزات CPE یا Backbone محسوب می‌شود.

بدنه مقاوم این دستگاه برای استفاده در محیط‌های بیرونی طراحی شده و با وجود پوشش محافظ درگاه‌ها و خروجی‌های کابل، از تجهیزات داخلی در برابر شرایط محیطی محافظت می‌کند. دو کانکتور آنتن خارجی امکان اتصال آنتن‌های مناسب را فراهم می‌کنند و سه محل اضافی برای نصب کانکتور آنتن نیز در بدنه در نظر گرفته شده است؛ قابلیتی که در صورت استفاده از کارت وایرلس اضافی در اسلات Mini PCIe، می‌تواند برای توسعه ارتباطات بی‌سیم کاربرد داشته باشد.

این دستگاه از سیستم‌عامل RouterOS با لایسنس سطح 4 استفاده می‌کند و به کمک قابلیت‌های مدیریتی آن می‌توان تنظیمات شبکه، ارتباطات وایرلس و مسیریابی را مدیریت کرد.

ویژگی‌های کلیدی رادیو وایرلس میکروتیک BaseBox 5

• پشتیبانی از شبکه وایرلس 5 گیگاهرتز

• حداکثر نرخ داده بی‌سیم 300 مگابیت بر ثانیه

• سازگار با استانداردهای 802.11a/n

• دو زنجیره وایرلس برای ارتباط بی‌سیم 2×2

• دو کانکتور آنتن RP-SMA Female

• یک اسلات Mini PCIe برای نصب کارت سازگار

• یک درگاه USB Type-A

• یک پورت گیگابیت اترنت 10/100/1000Mbps

• پشتیبانی از Passive PoE با ولتاژ ورودی 8 تا 30 ولت

• بدنه مناسب نصب در فضای باز

• امکان نصب روی دکل، پایه و ریل DIN

• سیستم‌عامل RouterOS با لایسنس سطح 4

• مانیتورینگ دمای برد و ولتاژ

• خنک‌سازی غیرفعال و بدون فن


وایرلس 5 گیگاهرتز برای ارتباطات فضای باز

یکی از قابلیت‌های اصلی MikroTik BaseBox 5، پشتیبانی از ارتباط بی‌سیم در باند 5 گیگاهرتز است. این دستگاه از استانداردهای 802.11a/n استفاده می‌کند و حداکثر نرخ داده وایرلس آن 300 مگابیت بر ثانیه اعلام شده است.

باند 5 گیگاهرتز در بسیاری از شبکه‌های وایرلس بیرونی برای ایجاد ارتباط بین دو نقطه، اتصال شعب و برقراری لینک‌های بی‌سیم مورد استفاده قرار می‌گیرد. عملکرد نهایی ارتباط به عواملی مانند نوع آنتن، فاصله، دید مستقیم، تداخل فرکانسی، تنظیمات رادیویی و شرایط محیطی بستگی دارد.

BaseBox 5 از دو زنجیره وایرلس بهره می‌برد و می‌تواند با آنتن مناسب، در ساختارهای بی‌سیم سازگار با این قابلیت به کار گرفته شود.

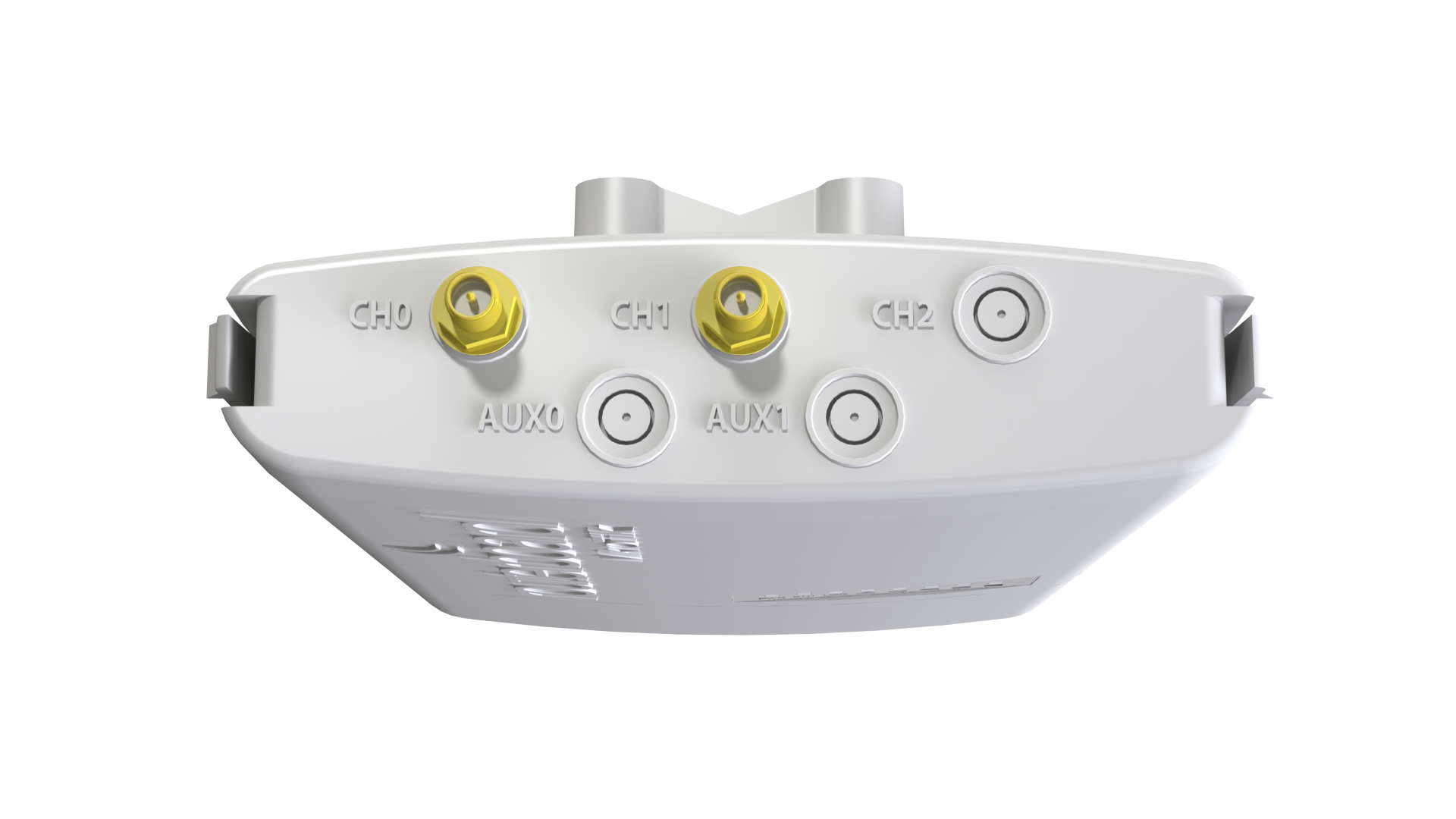

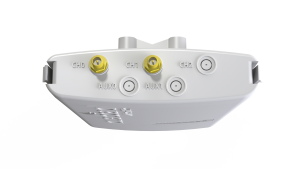

دو کانکتور RP-SMA برای اتصال آنتن خارجی رادیو وایرلس میکروتیک BaseBox 5

این رادیو به دو کانکتور RP-SMA Female مجهز شده است که امکان اتصال آنتن‌های خارجی سازگار را فراهم می‌کنند. استفاده از آنتن مناسب به طراح شبکه اجازه می‌دهد تجهیزات را متناسب با نوع لینک و شرایط نصب انتخاب کند.

برای مثال، در یک لینک نقطه‌به‌نقطه ممکن است از آنتن‌های جهت‌دار استفاده شود؛ درحالی‌که در برخی کاربردهای دیگر، آنتن با الگوی پوشش متفاوت موردنیاز است.

بدنه BaseBox 5 علاوه بر دو محل اصلی اتصال آنتن، سه محل اضافی برای نصب کانکتور نیز دارد. این طراحی برای کاربرانی که قصد استفاده از اسلات Mini PCIe و افزودن یک رابط وایرلس دیگر را دارند، انعطاف‌پذیری بیشتری ایجاد می‌کند.

نکته: آنتن‌های موردنیاز باید با فرکانس، نوع کانکتور و مشخصات کارت وایرلس سازگار باشند. آنتن خارجی در مشخصات اقلام همراه اعلام نشده است.

اسلات Mini PCIe برای توسعه امکانات وایرلس

وجود یک اسلات Mini PCIe از ویژگی‌های قابل توجه رادیو میکروتیک BaseBox 5 است. این اسلات برای نصب کارت سازگار در نظر گرفته شده و می‌تواند امکان توسعه قابلیت‌های ارتباطی دستگاه را فراهم کند.

در طراحی‌های خاص، استفاده از کارت وایرلس اضافی می‌تواند زمینه ایجاد یک دستگاه دو بانده را فراهم کند. البته این قابلیت به نوع کارت انتخابی، آنتن‌ها، سازگاری سخت‌افزاری و تنظیمات سیستم‌عامل وابسته است.

همچنین دستگاه دارای یک جایگاه Mini SIM برای مودم است. در صورت استفاده از مودم سازگار، این بخش می‌تواند در توسعه قابلیت‌های ارتباطی دستگاه نقش داشته باشد.

پورت گیگابیت اترنت برای ارتباط شبکه رادیو وایرلس میکروتیک BaseBox 5

BaseBox 5 به یک پورت اترنت با پشتیبانی از سرعت‌های 10، 100 و 1000 مگابیت بر ثانیه مجهز شده است. این پورت برای اتصال دستگاه به شبکه محلی، روتر، سوئیچ یا تجهیزات دیگر کاربرد دارد.

در مقایسه با پورت‌های Fast Ethernet، رابط گیگابیتی ظرفیت بیشتری برای انتقال ترافیک شبکه فراهم می‌کند و برای استفاده در لینک‌های وایرلس پرسرعت، ارتباط با تجهیزات مرکزی و انتقال داده در شبکه مناسب است.

این پورت همچنین در ساختار تأمین برق دستگاه از طریق Passive PoE نقش دارد؛ بنابراین می‌توان برق و داده را با استفاده از زیرساخت کابل‌کشی سازگار منتقل کرد.

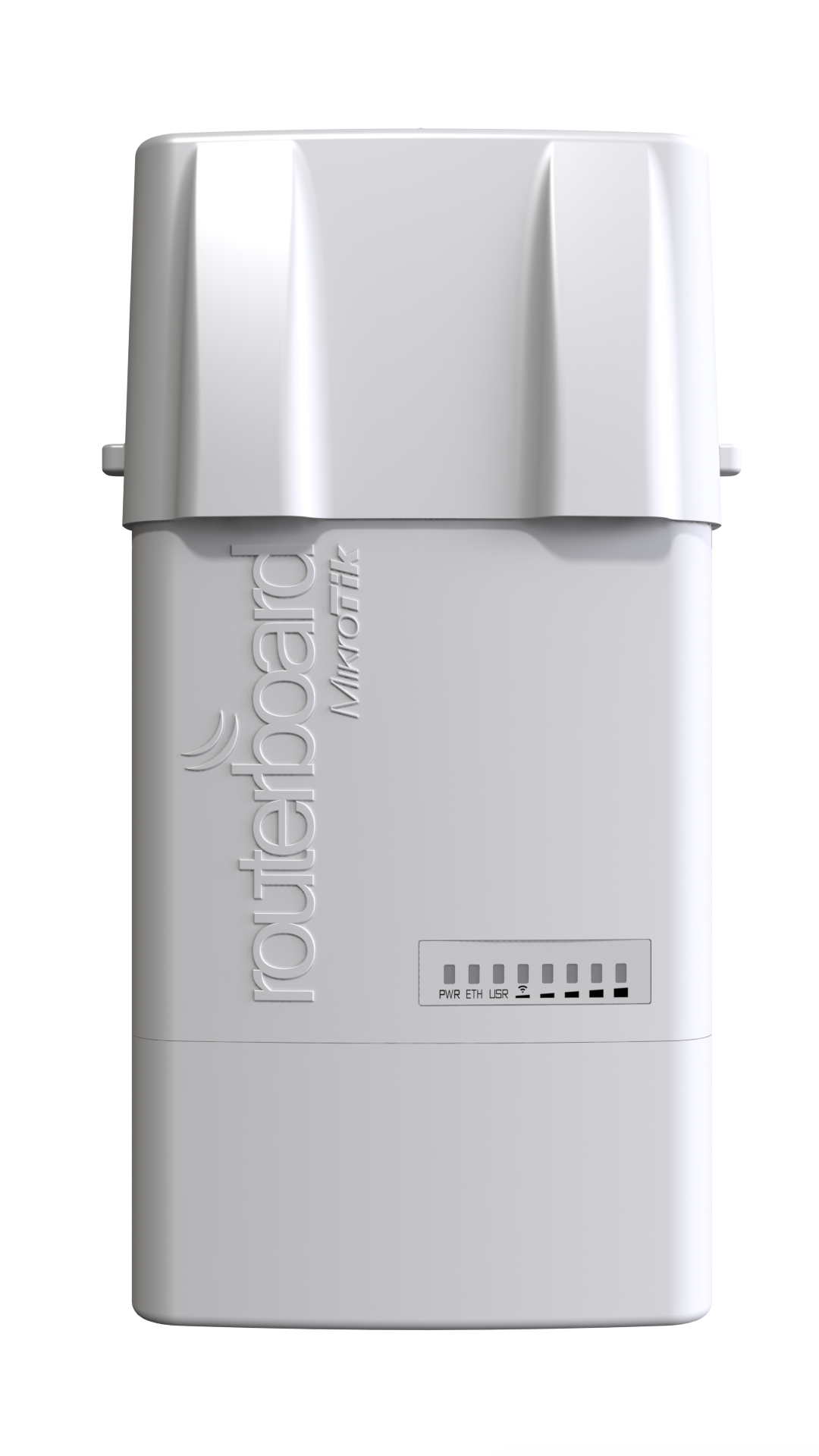

طراحی Outdoor و محافظت از تجهیزات داخلی

رادیو وایرلس MikroTik BaseBox 5 با بدنه‌ای برای استفاده در فضای باز طراحی شده است. محفظه دستگاه قابل باز شدن است و در قسمت پایینی آن، درگاه‌های USB و اترنت و محل اتصال سیم زمین قرار دارند که پشت یک درپوش محافظ تعبیه شده‌اند.

برای محافظت بهتر از محل عبور کابل‌ها، یک پوشش محافظ در نظر گرفته شده است تا از نفوذ رطوبت به این بخش‌ها جلوگیری کند. با این حال، در مشخصات ارائه‌شده درجه حفاظت IP مشخصی اعلام نشده است؛ بنابراین نباید بدون اطلاعات رسمی، یک رتبه IP خاص برای این محصول در نظر گرفت.

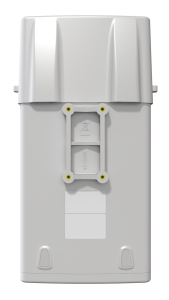

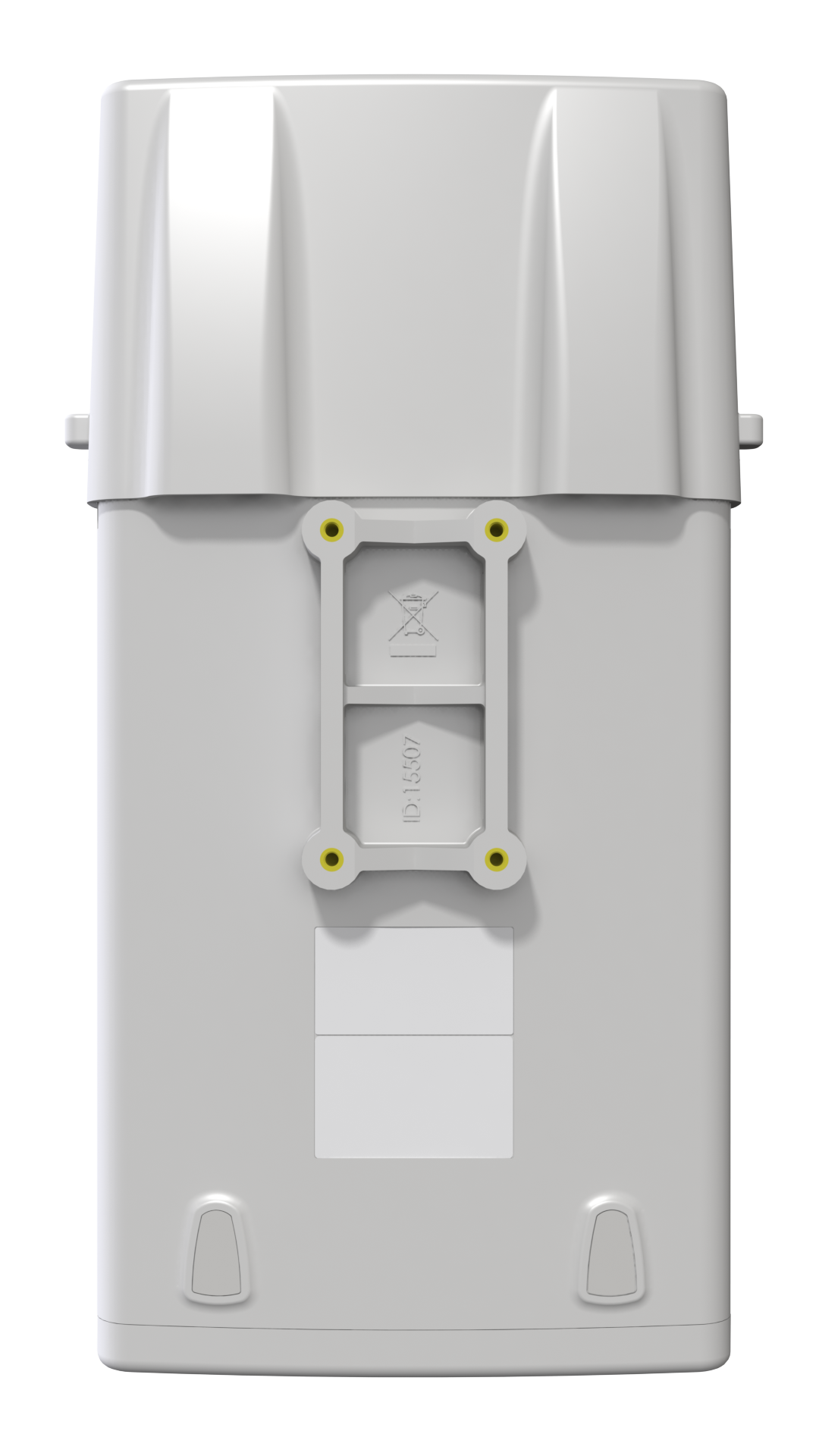

نصب روی دکل، پایه و ریل DIN

در بسته‌بندی BaseBox 5 تجهیزات نصب متنوعی قرار دارد که امکان استفاده از دستگاه در موقعیت‌های مختلف را فراهم می‌کنند.

• نصب روی دکل یا پایه: با استفاده از حلقه فلزی نصب

• نصب روی ریل DIN: با استفاده از پایه مخصوص K-27

• نصب در فضای بیرونی: با قرار دادن دستگاه در محل مناسب و محافظت از اتصالات

این قابلیت‌ها باعث می‌شوند نصب دستگاه در پروژه‌های وایرلس بیرونی و برخی محیط‌های صنعتی یا شبکه‌ای ساده‌تر شود. هنگام نصب در فضای باز، توجه به استحکام پایه، آب‌بندی اتصالات، اتصال زمین و شرایط محیطی اهمیت دارد.

سیستم‌عامل RouterOS و لایسنس سطح 4 رادیو وایرلس میکروتیک BaseBox 5

این دستگاه با سیستم‌عامل RouterOS عرضه می‌شود و دارای لایسنس سطح 4 است. RouterOS امکانات مدیریتی متعددی برای پیکربندی شبکه و ارتباطات بی‌سیم در اختیار مدیر شبکه قرار می‌دهد.

با استفاده از این سیستم‌عامل می‌توان تنظیمات مربوط به رابط‌های شبکه، ارتباط وایرلس، مسیریابی و سایر قابلیت‌های پشتیبانی‌شده را مدیریت کرد.

سیستم‌عامل از قبل روی دستگاه نصب شده و دارای مجوز است؛ بنابراین برای استفاده از آن نیازی به خرید جداگانه لایسنس نیست. طبق توضیحات سازنده، به‌روزرسانی‌های نرم‌افزاری رایگان برای طول عمر محصول یا حداقل پنج سال از تاریخ خرید ارائه می‌شوند.

مشخصات فنی رادیو وایرلس میکروتیک BaseBox 5

مشخصات سخت‌افزاری

مشخصات وایرلس رادیو وایرلس میکروتیک BaseBox 5

پورت‌ها و درگاه‌ها رادیو وایرلس میکروتیک BaseBox 5  رادیو وایرلس میکروتیک BaseBox 5

مشخصات برق رادیو وایرلس میکروتیک BaseBox 5

سایر مشخصات رادیو وایرلس میکروتیک BaseBox 5

نتایج عملکرد پورت اترنت رادیو وایرلس میکروتیک BaseBox 5

طبق نتایج آزمایش منتشرشده برای RB912UAG-5HPnD-OUT، عملکرد پورت گیگابیت اترنت با توجه به نوع پردازش و اندازه بسته متفاوت است.

در حالت Bridging با Fast Path و بدون قوانین اضافی، توان عملیاتی گزارش‌شده برای بسته‌های 1518 بایتی حدود 983.7 مگابیت بر ثانیه است. با اضافه شدن قوانین فیلترینگ یا صف‌بندی، عملکرد می‌تواند کاهش پیدا کند.

آزمایش‌های سازنده با تجهیزات تخصصی Xena Networks و بر اساس روش RFC2544 انجام شده‌اند. این نتایج نشان‌دهنده عملکرد دستگاه در شرایط و پیکربندی آزمایش‌شده هستند و ممکن است در شبکه واقعی متفاوت باشند.

تفاوت نسخه International و USA

BaseBox 5 در دو نسخه منطقه‌ای عرضه شده است:

نسخه آمریکا به‌صورت کارخانه‌ای روی محدوده‌های فرکانسی مشخصی قفل شده است و این محدودیت قابل حذف نیست. در نسخه بین‌المللی نیز محدوده قابل استفاده ممکن است با توجه به قوانین کشور محل استفاده محدود شود.

هنگام خرید، نسخه منطقه‌ای دستگاه را بررسی کنید تا با مقررات فرکانسی محل نصب سازگار باشد.

اقلام داخل جعبه BaseBox 5 رادیو وایرلس میکروتیک BaseBox 5

بسته‌بندی این محصول شامل موارد زیر است:

• دستگاه RB912UAG-5HPnD-OUT

• آداپتور برق 24 ولت و 0.8 آمپر

• تزریق‌کننده برق Gigabit PoE

• حلقه فلزی نصب روی دکل یا پایه

• پایه نصب ریل DIN مدل K-27

• مجموعه اتصال کارت Mini PCIe مدل K-25

وجود آداپتور و PoE Injector در جعبه، راه‌اندازی دستگاه را ساده‌تر می‌کند. با این حال، آنتن خارجی در فهرست اقلام همراه ذکر نشده و باید متناسب با نوع پروژه تهیه شود.

کاربردهای رادیو وایرلس میکروتیک BaseBox 5

با توجه به طراحی Outdoor، باند 5 گیگاهرتز و پشتیبانی از آنتن خارجی، این دستگاه در سناریوهای مختلف شبکه بی‌سیم قابل استفاده است:

• ایجاد لینک وایرلس نقطه‌به‌نقطه با آنتن مناسب

• استفاده به‌عنوان تجهیزات CPE در شبکه‌های بی‌سیم

• ایجاد ارتباط بین ساختمان‌ها یا نقاط مختلف

• استفاده در زیرساخت‌های وایرلس فضای باز

• پیاده‌سازی ارتباطات Backbone بی‌سیم

• توسعه امکانات وایرلس با کارت Mini PCIe سازگار

• استفاده در پروژه‌هایی که به RouterOS و قابلیت‌های مدیریتی آن نیاز دارند

انتخاب نهایی دستگاه باید بر اساس فاصله لینک، نوع آنتن، ظرفیت موردنیاز، شرایط محیطی و قوانین فرکانسی انجام شود.

جمع‌بندی؛ آیا رادیو وایرلس میکروتیک BaseBox 5 انتخاب مناسبی است؟

رادیو وایرلس میکروتیک BaseBox 5  یک رادیو وایرلس فضای باز با پشتیبانی از باند 5 گیگاهرتز، دو کانکتور آنتن RP-SMA، یک پورت گیگابیت اترنت و اسلات Mini PCIe است. بدنه مناسب نصب بیرونی، ورودی Passive PoE و سیستم‌عامل RouterOS با لایسنس سطح 4، این محصول را برای طیف متنوعی از پروژه‌های ارتباط بی‌سیم قابل بررسی می‌کند.

پیش از خرید باید به این موارد توجه کنید: دستگاه از استانداردهای 802.11a/n پشتیبانی می‌کند، آنتن خارجی در اقلام همراه اعلام نشده است و نسخه آمریکا محدودیت فرکانسی کارخانه‌ای دارد. همچنین انتخاب آنتن و تجهیزات جانبی باید با مشخصات رادیو و نیازهای لینک هماهنگ باشد.
