سوئیچ میکروتیک CSS326-24G-2S+RM

معرفی سوئیچ میکروتیک CSS326-24G-2S+RM

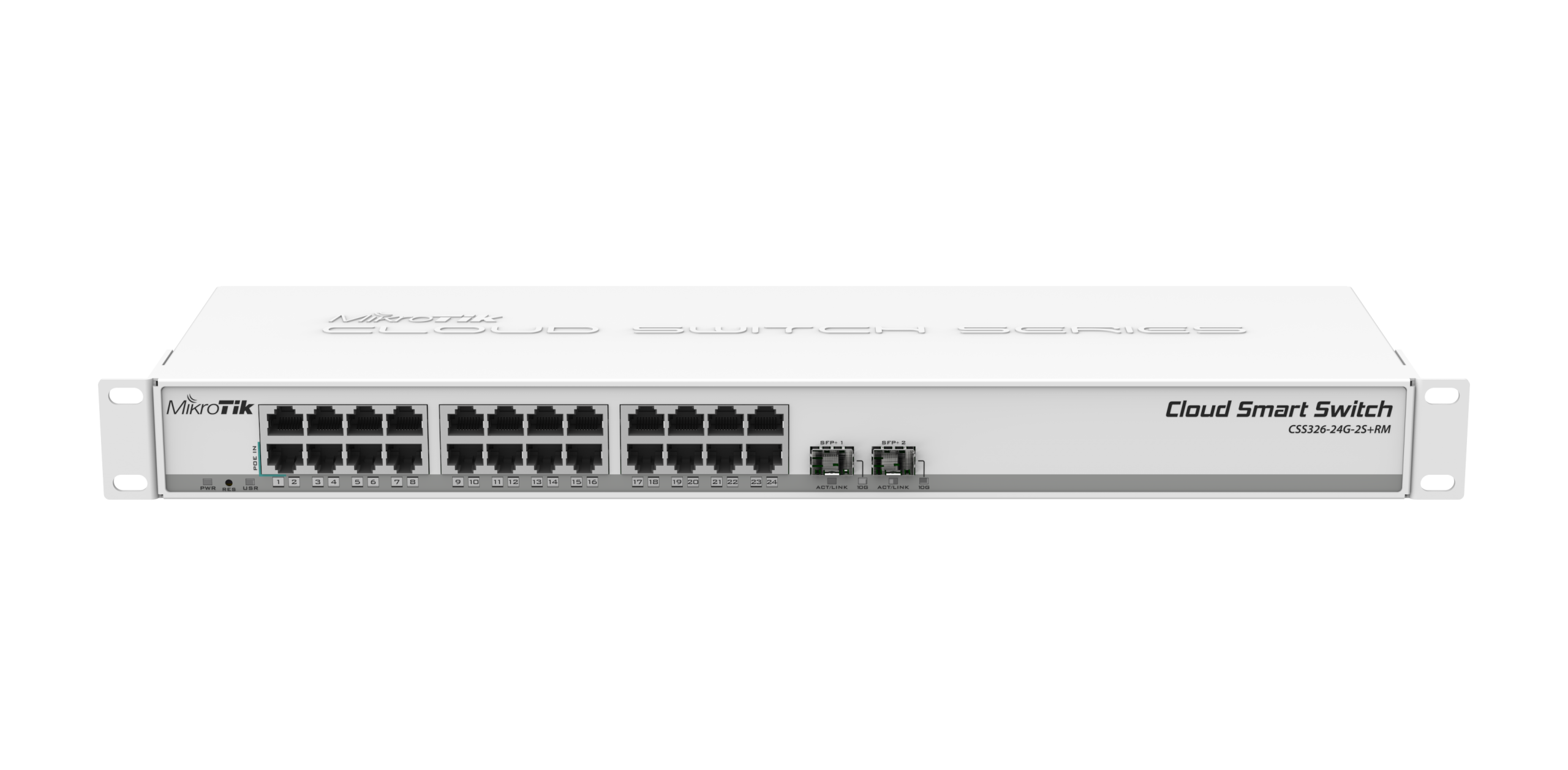

سوئیچ میکروتیک CSS326-24G-2S+RM یک سوئیچ مدیریتی لایه 2 از سری Cloud Smart Switch میکروتیک است که با 24 پورت گیگابیت اترنت و دو درگاه فیبر نوری SFP+ طراحی شده است. این دستگاه با بهره‌گیری از سیستم‌عامل SwOS، امکانات مدیریتی متنوعی را برای کنترل ترافیک شبکه، پیکربندی VLAN، فیلترکردن آدرس‌های MAC و مدیریت پهنای باند در اختیار مدیران شبکه قرار می‌دهد.

وجود 24 پورت اترنت با سرعت 10/100/1000 مگابیت بر ثانیه، امکان اتصال تعداد زیادی از تجهیزات شبکه را فراهم می‌کند. همچنین دو درگاه SFP+ با پشتیبانی از ماژول‌های 1.25 گیگابیتی SFP و 10 گیگابیتی SFP+، برای ایجاد ارتباطات پرسرعت با سایر سوئیچ‌ها، سرورها و تجهیزات شبکه مناسب هستند.

طراحی رک‌مونت با ارتفاع 1U، این مدل را به گزینه‌ای کاربردی برای نصب در رک شبکه تبدیل می‌کند. سوئیچ CSS326-24G-2S+RM با مصرف برق حداکثر 19 وات و سیستم خنک‌کننده بدون فن، برای شبکه‌های اداری، سازمانی و زیرساخت‌های سیمی گزینه‌ای قابل بررسی است.

ویژگی‌های کلیدی سوئیچ میکروتیک CSS326-24G-2S+RM

• 24 پورت گیگابیت اترنت با سرعت 10/100/1000Mbps

• دو درگاه SFP+ با پشتیبانی از ماژول‌های 1.25G SFP و 10G SFP+

• سیستم‌عامل SwOS با رابط مدیریتی تحت وب

• پشتیبانی از مدیریت ترافیک بین پورت‌ها

• قابلیت پیکربندی VLAN

• امکان فیلترکردن آدرس‌های MAC

• قابلیت Port Mirroring برای بررسی ترافیک شبکه

• امکان محدودسازی پهنای باند

• قابلیت تغییر برخی فیلدهای هدر MAC و IP

• طراحی رک‌مونت با ارتفاع 1U

• پشتیبانی از ورودی برق DC و Passive PoE

• خنک‌سازی غیرفعال و بدون فن

• ظرفیت سوئیچینگ بالا برای انتقال ترافیک شبکه


24 پورت گیگابیت اترنت برای شبکه‌های پرتراکم سوئیچ میکروتیک CSS326-24G-2S+RM

یکی از مهم‌ترین مزایای سوئیچ میکروتیک CSS326-24G-2S+RM، برخورداری از 24 پورت گیگابیت اترنت است. هر یک از این پورت‌ها از سرعت‌های 10، 100 و 1000 مگابیت بر ثانیه پشتیبانی می‌کنند و امکان اتصال تجهیزات مختلف شبکه را فراهم می‌سازند.

با استفاده از این تعداد پورت، می‌توان کامپیوترهای سازمانی، پرینترهای شبکه، سرورها، اکسس پوینت‌ها و سایر تجهیزات دارای رابط اترنت را به یک نقطه مرکزی متصل کرد.

سرعت گیگابیتی پورت‌ها برای انتقال فایل در شبکه داخلی، ارتباط با سرورهای محلی و استفاده از سرویس‌های تحت شبکه مناسب است. البته سرعت واقعی ارتباط به توان تجهیزات متصل، کیفیت کابل‌کشی و ساختار کلی شبکه نیز بستگی دارد.

دو درگاه SFP+ با پشتیبانی از ارتباط 10 گیگابیتی

سوئیچ CSS326-24G-2S+RM علاوه بر پورت‌های مسی، به دو درگاه SFP+ مجهز شده است. این درگاه‌ها امکان استفاده از ماژول‌های فیبر نوری و ایجاد ارتباط با تجهیزات دیگر شبکه را فراهم می‌کنند.

پشتیبانی از ماژول SFP و SFP+

قفسه‌های SFP این دستگاه با ماژول‌های 1.25 گیگابیتی SFP و ماژول‌های 10 گیگابیتی SFP+ سازگار هستند. به کمک این قابلیت می‌توان بر اساس نوع زیرساخت، از ماژول مناسب برای ارتباط فیبر نوری استفاده کرد.

درگاه‌های SFP+ می‌توانند برای اتصال به سوئیچ مرکزی، ارتباط با سرور یا ایجاد لینک بین رک‌ها مورد استفاده قرار گیرند. انتخاب ماژول مناسب به نوع فیبر، فاصله لینک و مشخصات تجهیزات سمت مقابل بستگی دارد.

سیستم‌عامل SwOS و امکانات مدیریتی سوئیچ میکروتیک CSS326-24G-2S+RM

برخلاف روترهای میکروتیک که معمولاً از RouterOS استفاده می‌کنند، سوئیچ CSS326-24G-2 S+RM با سیستم‌عامل SwOS عرضه می‌شود. این سیستم‌عامل برای مدیریت قابلیت‌های سوئیچینگ طراحی شده و امکاناتی کاربردی برای کنترل شبکه در اختیار مدیر قرار می‌دهد.

مدیریت ارتباط بین پورت‌ها

با استفاده از قابلیت مدیریت Port-to-Port Forwarding می‌توان نحوه انتقال ترافیک بین پورت‌های مختلف را تنظیم کرد. این امکان به مدیر شبکه کمک می‌کند ارتباطات موردنیاز را کنترل کرده و ساختار شبکه را متناسب با نیاز خود پیکربندی کند.

پیکربندی VLAN

قابلیت VLAN امکان تقسیم یک شبکه فیزیکی به چند شبکه منطقی را فراهم می‌کند. برای مثال، می‌توان ترافیک بخش‌های مختلف یک سازمان را از یکدیگر جدا کرد تا مدیریت شبکه ساده‌تر شود.

VLAN در محیط‌هایی مانند شرکت‌ها، دفاتر اداری، مراکز آموزشی و شبکه‌های دارای چند گروه کاربری کاربرد دارد.

فیلترکردن آدرس MAC سوئیچ میکروتیک CSS326-24G-2S+RM

سوئیچ CSS326 امکان اعمال فیلترهای MAC را در اختیار مدیر شبکه قرار می‌دهد. این قابلیت برای کنترل نحوه عبور ترافیک بر اساس آدرس‌های MAC قابل استفاده است و می‌تواند بخشی از سیاست‌های مدیریتی شبکه باشد.

قابلیت Port Mirroring

با استفاده از Port Mirroring می‌توان ترافیک یک پورت یا بخش مشخصی از شبکه را برای بررسی به پورت دیگری هدایت کرد. این قابلیت در عیب‌یابی شبکه، تحلیل بسته‌ها و بررسی رفتار ارتباطات کاربرد دارد.

محدودسازی پهنای باند

قابلیت Bandwidth Limitation امکان محدودکردن نرخ انتقال داده را فراهم می‌کند. این ویژگی زمانی کاربرد دارد که مدیر شبکه بخواهد مصرف پهنای باند برخی ارتباطات را کنترل کند یا منابع شبکه را بین بخش‌های مختلف تقسیم کند.

تنظیم برخی فیلدهای هدر MAC و IP سوئیچ میکروتیک CSS326-24G-2S+RM

SwOS امکان تغییر برخی فیلدهای هدر MAC و IP را نیز ارائه می‌دهد. این قابلیت در کنار سایر امکانات مدیریتی، انعطاف بیشتری برای تنظیم رفتار سوئیچ فراهم می‌کند.

ظرفیت سوئیچینگ و عملکرد شبکه سوئیچ میکروتیک CSS326-24G-2S+RM

سوئیچ CSS326-24G-2S+RM برای انتقال ترافیک شبکه با سرعت بالا طراحی شده است. طبق نتایج اعلام‌شده از سوی سازنده، ظرفیت سوئیچینگ غیرمسدودکننده لایه 2 در شرایط آزمون، با توجه به اندازه بسته‌ها، به مقادیر قابل توجهی می‌رسد.

در جدول زیر، نتایج اعلام‌شده برای حالت‌های مختلف آزمایش آورده شده است:

توجه: توان عملیاتی (Throughput) و ظرفیت سوئیچینگ (Capacity) دو معیار متفاوت هستند. ظرفیت اعلام‌شده در جدول نباید با سرعت یک پورت یا سرعت یک اتصال منفرد اشتباه گرفته شود.

طراحی رک‌مونت و خنک‌سازی بدون فن سوئیچ میکروتیک CSS326-24G-2S+RM

بدنه این سوئیچ با ابعاد 443 × 144 × 44 میلی‌متر ساخته شده و ارتفاع آن برابر با 1U است. این طراحی امکان نصب دستگاه را در رک‌های استاندارد شبکه فراهم می‌کند و به سازمان‌دهی بهتر تجهیزات کمک می‌کند.

سیستم خنک‌کننده CSS326-24G-2S+RM از نوع Passive است؛ یعنی دستگاه برای خنک‌سازی به فن داخلی متکی نیست. این ساختار می‌تواند به کاهش صدای تجهیزات در محیط‌هایی مانند دفاتر کار و اتاق‌های شبکه کمک کند.

با این حال، هنگام نصب باید شرایط تهویه رک و دمای محیط در محدوده مجاز دستگاه حفظ شود.

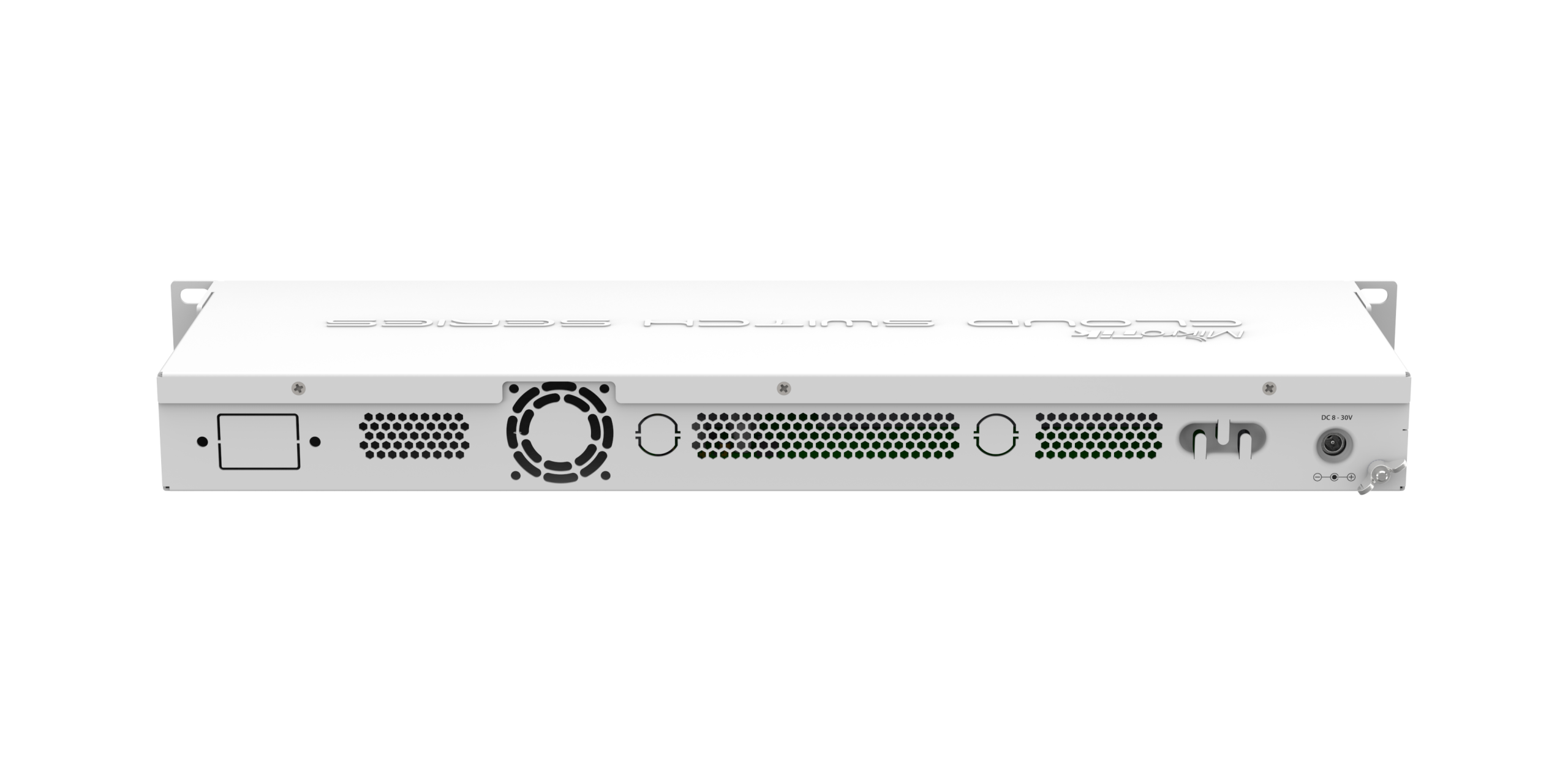

روش‌های تأمین برق سوئیچ میکروتیک CSS326-24G-2S+RM

این محصول از دو ورودی برق پشتیبانی می‌کند:

• ورودی DC با ولتاژ 10 تا 30 ولت

• ورودی Passive PoE با ولتاژ 10 تا 30 ولت

حداکثر مصرف برق دستگاه 19 وات اعلام شده است. آداپتور 24 ولت با جریان 1.2 آمپر نیز در اقلام همراه محصول قرار دارد.

پیش از استفاده از ورودی PoE، باید نوع و ولتاژ منبع تغذیه با مشخصات دستگاه مطابقت داشته باشد؛ زیرا ورودی این مدل از نوع Passive PoE است.

مشخصات فنی سوئیچ میکروتیک CSS326-24G-2S+RM

مشخصات عمومی و سخت‌افزاری

مشخصات پورت‌ها سوئیچ میکروتیک CSS326-24G-2S+RM

مشخصات برق سوئیچ میکروتیک CSS326-24G-2S+RM

گواهینامه‌ها و اقلام همراه سوئیچ میکروتیک CSS326-24G-2S+RM

کاربردهای سوئیچ CSS326-24G-2S+RM سوئیچ میکروتیک CSS326-24G-2S+RM

به دلیل تعداد بالای پورت‌های گیگابیتی، درگاه‌های SFP+ و امکانات مدیریتی SwOS، این سوئیچ می‌تواند در سناریوهای زیر مورد استفاده قرار گیرد:

• شبکه‌های اداری و سازمانی

• اتصال تجهیزات شبکه در رک

• شبکه‌های دارای تعداد زیادی کاربر سیمی

• اتصال سوئیچ‌های دسترسی به سوئیچ مرکزی از طریق SFP+

• ارتباط با سرورهای دارای رابط شبکه سازگار

• تفکیک شبکه با استفاده از VLAN

• مدیریت و بررسی ترافیک شبکه

• شبکه‌های داخلی شرکت‌ها و مراکز آموزشی

اقلام داخل جعبه سوئیچ میکروتیک CSS326-24G-2S+RM

در بسته‌بندی سوئیچ میکروتیک CSS326-24G-2S+RM اقلام زیر قرار دارند:

• آداپتور برق 24V و 1.2A

• گوشواره‌های نصب در رک

• مجموعه چهار عدد پیچ

سیستم‌عامل SwOS از قبل روی دستگاه نصب شده است و نیازی به خرید جداگانه سیستم‌عامل یا لایسنس نیست. طبق توضیحات سازنده، به‌روزرسانی‌های نرم‌افزاری رایگان برای طول عمر محصول یا حداقل پنج سال از تاریخ خرید ارائه می‌شود.

جمع‌بندی؛ آیا سوئیچ میکروتیک CSS326-24G-2S+RM برای شبکه شما مناسب است؟

سوئیچ میکروتیک CSS326-24G-2S+RM یک سوئیچ رک‌مونت مدیریتی با 24 پورت گیگابیتی و دو درگاه SFP+ است. این دستگاه با سیستم‌عامل SwOS، امکاناتی مانند VLAN، فیلتر MAC، Port Mirroring و محدودسازی پهنای باند را ارائه می‌دهد.
