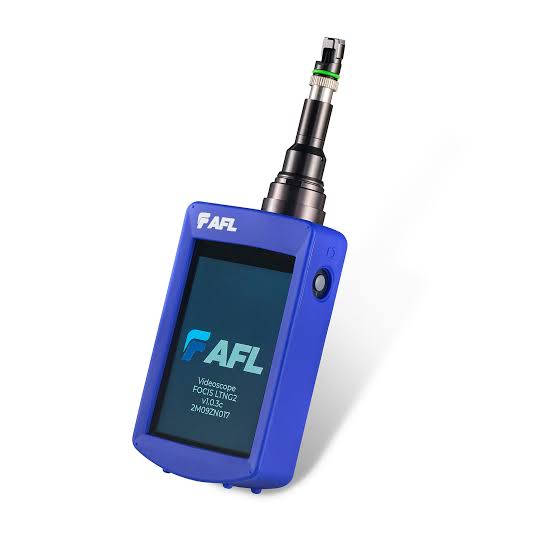

تستر فیبر نوری AFL FOCIS Flex3

معرفی AFL FOCIS Flex3

AFL FOCIS Flex3 یک سیستم حرفه‌ای و قابل‌حمل برای بازرسی و بررسی کانکتورهای فیبر نوری (Fiber Optic Connector Inspection) است که امکان بررسی سریع، دقیق و خودکار سطح انتهایی کانکتور فیبر را فراهم می‌کند.

در شبکه‌های فیبر نوری، حتی مقدار کمی گردوغبار، آلودگی، چربی یا ذرات خارجی روی سطح کانکتور می‌تواند باعث افزایش Insertion Loss و Return Loss شده و عملکرد لینک نوری را کاهش دهد. به همین دلیل، بازرسی کانکتور پیش از اتصال یکی از مراحل مهم در نصب، راه‌اندازی، عیب‌یابی و نگهداری شبکه‌های فیبر نوری محسوب می‌شود.

FOCIS Flex3 با یک صفحه‌نمایش لمسی بزرگ و با وضوح بالا، فرآیند بازرسی را بسیار ساده کرده است. با فشار تنها یک دکمه، دستگاه می‌تواند تصویر End-Face کانکتور را فوکوس، مرکز، ثبت و تحلیل کرده و نتیجه Pass/Fail را ذخیره کند.

این ویژگی باعث می‌شود تکنسین بدون انجام مراحل دستی پیچیده، تستر فیبر نوری AFL FOCIS Flex3 بتواند وضعیت کانکتور را سریعاً مشخص کند.

ویژگی‌های اصلی تستر فیبر نوری AFL FOCIS Flex3

• صفحه‌نمایش لمسی بزرگ با وضوح بالا
• رابط کاربری مشابه گوشی‌های هوشمند
• طراحی کاملاً مستقل و بدون نیاز به اتصال کابلی به دستگاه دیگر
• ابعاد جمع‌وجور و طراحی Hand-Held
• فوکوس خودکار با یک دکمه
• Centering خودکار تصویر
• Capture خودکار تصویر End-Face
• تحلیل خودکار وضعیت کانکتور
• ارائه نتیجه Pass/Fail
• پشتیبانی از استانداردهای IEC، IPC و AT&T
• امکان تعریف معیارهای اختصاصی توسط کاربر
• ذخیره حداکثر 10,000 تصویر و نتیجه تست
• انتقال اطلاعات از طریق USB و Bluetooth
• امکان اتصال بی‌سیم به FlexScan OTDR
• سازگاری با دستگاه‌های هوشمند از طریق FlexApp
• پشتیبانی از نرم‌افزار FlexReporter Software Suite
• قابلیت تهیه گزارش‌های حرفه‌ای برای مشتری
• باتری قابل شارژ داخلی
• پشتیبانی از انواع Adapter Tipهای قابل تعویض


بازرسی خودکار کانکتور فیبر نوری تستر فیبر نوری AFL FOCIS Flex3

مهم‌ترین قابلیت FOCIS Flex3، امکان انجام بازرسی کامل و خودکار کانکتور فیبر نوری با حداقل دخالت کاربر است.

تکنسین تنها با فشار یک دکمه می‌تواند فرآیند زیر را انجام دهد:

Auto Focus → Capture → Center → Analyze → Pass/Fail → Save

یعنی دستگاه به‌صورت خودکار تصویر سطح انتهایی کانکتور را دریافت کرده، آن را در مرکز قرار داده و بر اساس معیارهای تعریف‌شده، وضعیت کانکتور را بررسی می‌کند.

این قابلیت باعث کاهش خطای انسانی و افزایش سرعت عملیات تست می‌شود.

بررسی آلودگی سطح کانکتور تستر فیبر نوری AFL FOCIS Flex3

یکی از رایج‌ترین دلایل کاهش عملکرد لینک‌های فیبر نوری، آلودگی کانکتورها است.

گردوغبار، ذرات ریز، چربی و آلودگی‌های سطحی می‌توانند روی End-Face کانکتور قرار گرفته و در زمان اتصال باعث ایجاد مشکلاتی مانند:

• افزایش Insertion Loss
• افزایش Return Loss
• افت کیفیت سیگنال
• کاهش عملکرد لینک
• آسیب یا آلودگی کانکتور مقابل
• ایجاد مشکلات متناوب در شبکه

شوند.

صفحه‌نمایش بزرگ و باکیفیت FOCIS Flex3 امکان مشاهده واضح وضعیت End-Face را فراهم می‌کند تا آلودگی‌های احتمالی به‌سرعت شناسایی شوند.

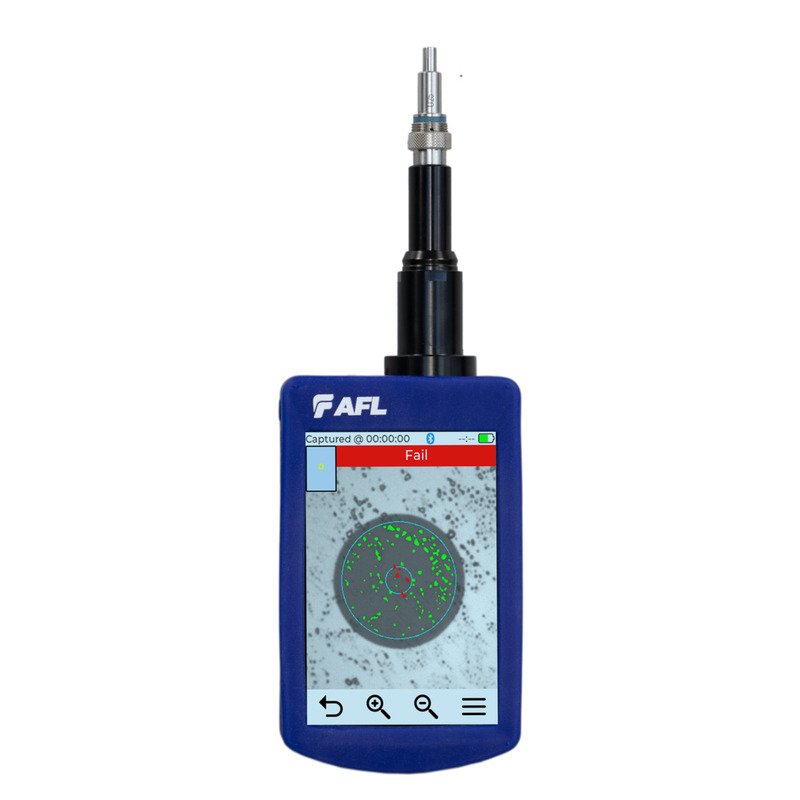

تست Pass/Fail بر اساس استانداردهای مختلف

FOCIS Flex3 می‌تواند تصویر کانکتور را بر اساس معیارهای تعریف‌شده تحلیل کرده و نتیجه تست را به شکل Pass یا Fail ارائه دهد.

این سیستم از معیارهای استاندارد زیر پشتیبانی می‌کند:

• IEC
• IPC
• AT&T
• معیارهای سفارشی تعریف‌شده توسط کاربر

به این ترتیب، تکنسین می‌تواند به‌جای تفسیر دستی تصویر، نتیجه استاندارد و قابل استناد دریافت کند.

طراحی کاملاً مستقل و قابل حمل تستر فیبر نوری AFL FOCIS Flex3

یکی از مزیت‌های مهم FOCIS Flex3، طراحی Self-Contained و Tether-Free آن است.

این دستگاه دارای:

• نمایشگر داخلی
• باتری قابل شارژ
• سیستم پردازش داخلی
• ابزار بازرسی یکپارچه

است و برای انجام تست نیازی به اتصال دائمی به یک OTDR یا نمایشگر خارجی ندارد.

به همین دلیل، تکنسین می‌تواند دستگاه را مستقیماً به محل اجرای پروژه برده و فرآیند Fiber Connector Inspection را در محل انجام دهد.

صفحه‌نمایش لمسی بزرگ و رابط کاربری ساده

FOCIS Flex3 به یک Large High-Resolution Touchscreen مجهز شده است.

رابط کاربری دستگاه با الهام از عملکرد گوشی‌های هوشمند طراحی شده و استفاده از آن برای تکنسین ساده است.

نمایش بزرگ تصویر End-Face باعث می‌شود جزئیات مربوط به وضعیت کانکتور و آلودگی‌های احتمالی بهتر مشاهده شوند.

ذخیره‌سازی تا 10,000 نتیجه تستر فیبر نوری AFL FOCIS Flex3

FOCIS Flex3 دارای حافظه داخلی برای ذخیره حداکثر 10,000 تصویر و نتیجه تست است.

این قابلیت برای پروژه‌های بزرگ بسیار کاربردی است؛ زیرا تکنسین می‌تواند نتایج تعداد زیادی کانکتور را در خود دستگاه ذخیره کرده و در زمان مناسب آنها را به کامپیوتر یا سایر تجهیزات منتقل کند.

نام‌گذاری فایل‌ها نیز با دستگاه‌های FlexScan سازگار است و به حفظ یکپارچگی فرآیند مستندسازی کمک می‌کند.

انتقال اطلاعات از طریق USB و Bluetooth

اطلاعات ذخیره‌شده در FOCIS Flex3 را می‌توان از طریق روش‌های مختلف منتقل کرد.

USB

اتصال Micro-USB امکان انتقال سریع اطلاعات به کامپیوتر و همچنین انجام Firmware Update را فراهم می‌کند.

Bluetooth

اتصال بی‌سیم Bluetooth امکان انتقال اطلاعات و نتایج تست به دستگاه‌های سازگار را فراهم می‌کند.

اتصال بی‌سیم به AFL FlexScan OTDR

یکی از قابلیت‌های کاربردی FOCIS Flex3 امکان اتصال بی‌سیم به AFL FlexScan OTDR است.

با ترکیب اطلاعات حاصل از:

Fiber Connector Inspection + OTDR Testing

می‌توان اطلاعات مربوط به وضعیت کانکتور و نتایج تست OTDR را در یک گزارش یکپارچه جمع‌آوری کرد.

این قابلیت برای پروژه‌های حرفه‌ای نصب و عیب‌یابی فیبر نوری بسیار مفید است.

سازگاری با تستر فیبر نوری AFL FOCIS Flex3

FOCIS Flex3 می‌تواند از طریق اتصال بی‌سیم با دستگاه‌های هوشمند مجهز به FlexApp ارتباط برقرار کند.

با استفاده از FlexApp می‌توان:

• تصاویر ثبت‌شده را مشاهده کرد
• نتایج Pass/Fail را دریافت کرد
• اطلاعات تست را منتقل کرد
• داده‌ها را برای اشتراک‌گذاری آماده کرد
• اطلاعات را برای گزارش‌دهی به مشتری ارسال کرد

تستر فیبر نوری AFL FOCIS Flex3 برای سیستم‌عامل‌های iOS و Android ارائه شده است.

سازگاری با انواع کانکتور فیبر نوری

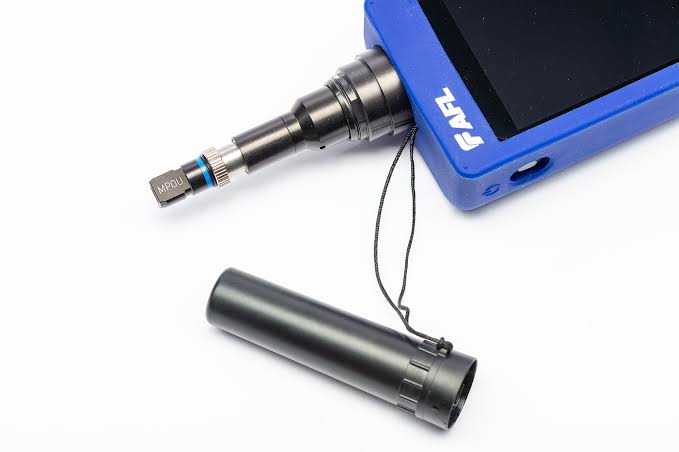

یکی از ویژگی‌های مهم FOCIS Flex3، استفاده از Adapter Tipهای قابل تعویض است.

با انتخاب Adapter مناسب، دستگاه می‌تواند برای بررسی طیف گسترده‌ای از کانکتورها و کابل‌های فیبر نوری مورد استفاده قرار گیرد.

این قابلیت شامل:

• Patch Cordهای تک‌فیبر
• Patch Cordهای Multi-Fiber
• کانکتورهای نصب‌شده روی Bulkhead
• کانکتورهای دارای پولیش PC
• کانکتورهای دارای پولیش APC

می‌شود.

بنابراین یک دستگاه می‌تواند برای طیف متنوعی از پروژه‌های بازرسی کانکتور فیبر نوری مورد استفاده قرار گیرد.

نرم‌افزار FlexReporter برای گزارش‌گیری حرفه‌ای

یکی از قابلیت‌های مهم اکوسیستم AFL، امکان استفاده از FlexReporter Software Suite برای تهیه گزارش‌های حرفه‌ای است.

نتایج بازرسی می‌توانند در نرم‌افزار FlexReporter ذخیره و منتقل شوند.

همچنین اطلاعات از طریق FlexApp به فضای ذخیره‌سازی ابری FlexReporter منتقل شده و برای تهیه گزارش‌های کامل مورد استفاده قرار می‌گیرند.

این قابلیت برای شرکت‌های پیمانکار و پروژه‌هایی که نیاز به ارائه گزارش تست به کارفرما دارند، اهمیت زیادی دارد.

کاربردهای AFL FOCIS Flex3

FOCIS Flex3 برای طیف گسترده‌ای از کاربردهای شبکه فیبر نوری مناسب است:

نصب شبکه فیبر نوری

بررسی کانکتورها پیش از اتصال به تجهیزات شبکه.

عیب‌یابی شبکه

بررسی وضعیت End-Face کانکتورها هنگام بروز افت توان یا مشکلات لینک.

نگهداری شبکه

کنترل دوره‌ای کانکتورها برای اطمینان از عملکرد صحیح زیرساخت فیبر.

دیتاسنتر تستر فیبر نوری AFL FOCIS Flex3

بازرسی کانکتورهای پرتعداد در زیرساخت‌های Fiber Optic دیتاسنتر.

شبکه‌های مخابراتی

کنترل کیفیت کانکتورها در پروژه‌های FTTx و شبکه‌های انتقال نوری.

کنترل فرآیند تمیزکاری

اطمینان از اینکه فرآیند Cleaning کانکتورها به‌درستی انجام شده و سطح End-Face پس از تمیزکاری وضعیت قابل قبول دارد.

چرا بازرسی کانکتور فیبر نوری مهم است؟

در شبکه‌های فیبر نوری، تمیز بودن سطح End-Face کانکتور اهمیت بسیار زیادی دارد. اتصال یک کانکتور آلوده می‌تواند علاوه بر ایجاد افت سیگنال، آلودگی را به کانکتور مقابل منتقل کند.

به همین دلیل، یک فرآیند حرفه‌ای برای کار با فیبر نوری معمولاً شامل این مراحل است:

Inspect → Clean → Inspect → Connect

یعنی ابتدا کانکتور بررسی می‌شود، در صورت نیاز تمیز می‌شود، سپس مجدداً بازرسی شده و پس از تأیید وضعیت مناسب، به شبکه متصل می‌شود.

FOCIS Flex3 برای انجام بخش Inspect این فرآیند طراحی شده است و می‌تواند به استانداردسازی عملیات تست و نگهداری شبکه کمک کند.

مزایای تستر فیبر نوری AFL FOCIS Flex3

مشخصات فنی تستر فیبر نوری AFL FOCIS Flex3

تستر فیبر نوری AFL FOCIS Flex3 برای چه کسانی مناسب است؟

این دستگاه گزینه مناسبی برای:

• تکنسین‌های فیبر نوری تستر فیبر نوری AFL FOCIS Flex3
• شرکت‌های نصب و راه‌اندازی شبکه
• پیمانکاران مخابراتی
• شرکت‌های نگهداری شبکه
• متخصصان دیتاسنتر
• تیم‌های عیب‌یابی فیبر نوری
• شرکت‌های FTTx
• اپراتورهای مخابراتی
• شرکت‌های اجرای زیرساخت Fiber Optic
• تیم‌های کنترل کیفیت پروژه‌های فیبر نوری

است.

جمع‌بندی تستر فیبر نوری AFL FOCIS Flex3

تستر فیبر نوری AFL FOCIS Flex3 یک ابزار حرفه‌ای برای بازرسی خودکار کانکتور فیبر نوری است که با ترکیب نمایشگر لمسی بزرگ، تحلیل خودکار، قابلیت Pass/Fail، حافظه داخلی، ارتباط بی‌سیم و نرم‌افزار گزارش‌گیری، فرآیند بررسی کانکتور را سریع و استاندارد می‌کند.

قابلیت انجام عملیات Auto Focus، Capture، Center، Analyze و Save با یک دکمه، یکی از مهم‌ترین مزایای این دستگاه است.

همچنین امکان اتصال به AFL FlexScan OTDR و استفاده از FlexApp و FlexReporter باعث می‌شود FOCIS Flex3 علاوه بر یک ابزار بازرسی، بخشی از یک اکوسیستم کامل تست، مستندسازی و گزارش‌گیری شبکه فیبر نوری باشد.

اگر هدف شما کاهش خطاهای ناشی از آلودگی کانکتورها، افزایش کیفیت نصب و نگهداری شبکه و ارائه گزارش حرفه‌ای به مشتری است، تستر فیبر نوری AFL FOCIS Flex3 می‌تواند یکی از ابزارهای کاربردی برای فرآیند Fiber Connector Inspection باشد.
