پچ پنل فیبر نوری AFL XFM 4RU

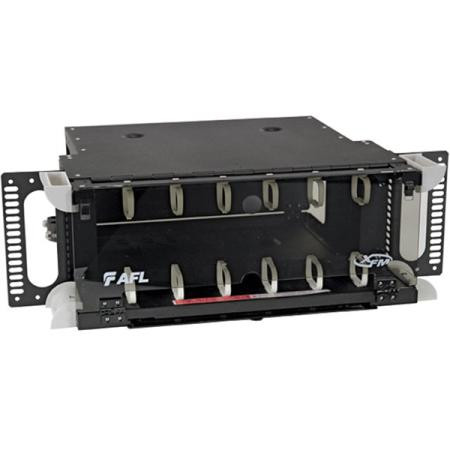

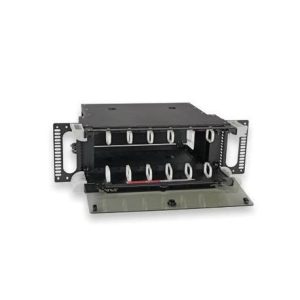

معرفی پچ پنل فیبر نوری AFL XFM® 4RU

پچ پنل فیبر نوری AFL Xpress Fiber Management® (XFM®) 4RU یک راهکار حرفه‌ای برای مدیریت و سازمان‌دهی اتصالات فیبر نوری با تراکم بالا در رک‌های شبکه و مخابراتی است. این پچ پنل رک‌مونت بر پایه پلتفرم استاندارد LGX® طراحی شده و با تجهیزات مختلف AFL از جمله XFM Optical Cassette، Poli-MOD و راهکارهای WDM سازگاری کامل دارد.

پچ پنل AFL XFM 4RU دارای 12 موقعیت نصب برای پنل آداپتور یا ماژول LGX 118 است و می‌تواند برای مدیریت زیرساخت‌هایی با ظرفیت بالا تا 288 فیبر (288F) مورد استفاده قرار گیرد.

طراحی آلومینیومی، پوشش پودری مشکی با بافت مقاوم، سازگاری با رک‌های 19 و 23 اینچی و قابلیت تنظیم عمق نصب، این محصول را به گزینه‌ای مناسب برای دیتاسنترها، شبکه‌های سازمانی، مراکز مخابراتی و زیرساخت‌های LAN، WAN و SAN تبدیل کرده است.

ویژگی‌های پچ پنل فیبر نوری AFL XFM 4RU

• ساختار مقاوم از جنس آلومینیوم
• دارای پوشش پودری مشکی با بافت مات و مقاوم
• سازگار با رک‌های استاندارد WECO / TIA
• قابل نصب در رک‌های 19 و 23 اینچی
• دارای 12 موقعیت نصب برای پنل آداپتور یا ماژول LGX 118
• قابلیت تنظیم عمق نصب از حالت کاملاً هم‌سطح تا 8 اینچ بیرون‌آمدگی
• تنظیم عمق نصب با فواصل 1 اینچی
• سازگار با کاست‌های نوری AFL XFM

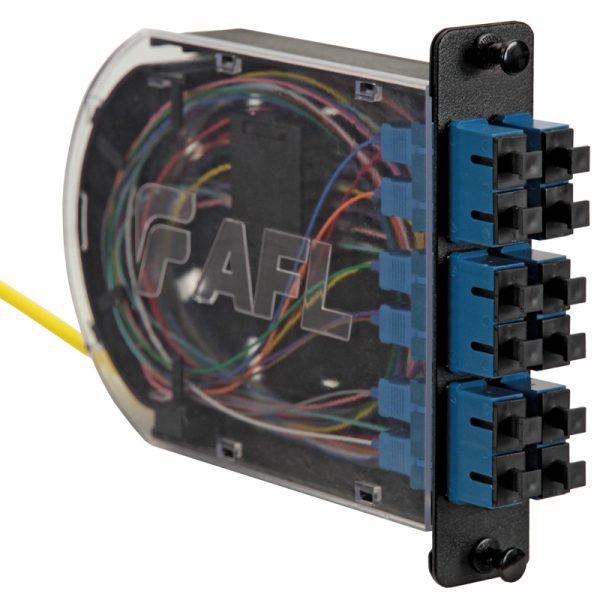

• سازگار با ماژول‌های AFL Poli-MOD
• پشتیبانی از راهکارهای WDM
• مناسب برای کاربردهای فیبر نوری پرتراکم
• قابلیت مدیریت ظرفیت تا 288 فیبر
• پشتیبانی از روش‌های MTP/MPO، فیبر تکی و Patch & Splice
• مجهز به حلقه‌های مدیریت کابل در قسمت بالا و پایین پنل
• امکان خروج راحت و منظم کابل‌ها و اسمبلی‌های فیبر نوری
• قابلیت سفارش با قفل کلیدی برای محیط‌های نیازمند امنیت بیشتر

ظرفیت بالای 288 فیبر پچ پنل فیبر نوری AFL XFM 4RU

یکی از مهم‌ترین مزایای AFL XFM 4RU Patch Panel، ظرفیت بالای آن برای مدیریت اتصالات فیبر نوری در فضای رک است.

این پچ پنل با داشتن 12 موقعیت نصب LGX 118 می‌تواند برای کاربردهایی با تراکم بالای فیبر مورد استفاده قرار گیرد و امکان مدیریت تا 288 فیبر نوری را فراهم می‌کند.

این ظرفیت بالا باعث می‌شود XFM 4RU برای پروژه‌هایی که تعداد زیادی فیبر در فضای محدود رک قرار می‌گیرد، انتخاب مناسبی باشد.

سازگاری با پلتفرم LGX پچ پنل فیبر نوری AFL XFM 4RU

پچ پنل XFM 4RU بر اساس پلتفرم LGX® Inter mateability طراحی شده است. این موضوع امکان استفاده از طیف گسترده‌ای از ماژول‌ها و تجهیزات سازگار با LGX را فراهم می‌کند.

این پنل با محصولات زیر سازگار است:

• AFL XFM Optical Cassette
• AFL Poli-MOD
• AFL WDM Solutions
• پنل‌ها و ماژول‌های سازگار با LGX 118

این انعطاف‌پذیری باعث می‌شود بتوان پچ پنل را متناسب با نوع پروژه، تعداد فیبرها و روش اتصال مورد نیاز پیکربندی کرد.

مدیریت حرفه‌ای کابل فیبر نوری پچ پنل فیبر نوری AFL XFM 4RU

در پروژه‌های فیبر نوری پرتراکم، مدیریت صحیح کابل اهمیت زیادی دارد. AFL XFM 4RU در قسمت بالایی و پایینی بخش جلویی خود به حلقه‌های مخصوص مدیریت کابل مجهز شده است.

این حلقه‌ها به هدایت و سازمان‌دهی بهتر کابل‌ها کمک می‌کنند و باعث می‌شوند اسمبلی‌های فیبر نوری بتوانند به‌صورت مرتب و بدون ایجاد فشار یا خم‌شدگی نامناسب از پنل خارج شوند.

در نتیجه، علاوه بر ظاهر مرتب‌تر رک، عملیات نصب، نگهداری و عیب‌یابی زیرساخت فیبر نیز ساده‌تر خواهد شد.

قابلیت تنظیم عمق نصب پچ پنل فیبر نوری AFL XFM 4RU

یکی از ویژگی‌های کاربردی پچ پنل XFM 4RU، امکان تنظیم عمق نصب است.

عمق پنل می‌تواند از حالت Flush Mount یا نصب کاملاً هم‌سطح، تا 8 اینچ بیرون‌آمدگی تنظیم شود. این تنظیمات در فواصل 1 اینچی انجام می‌شود.

این قابلیت به نصاب اجازه می‌دهد موقعیت پنل را متناسب با نوع رک، تجهیزات نصب‌شده و فضای موجود تنظیم کند.

ساختار آلومینیومی مقاوم پچ پنل فیبر نوری AFL XFM 4RU

بدنه پچ پنل AFL XFM 4RU از آلومینیوم ساخته شده و با پوشش پودری مشکی بافت‌دار پوشانده شده است.

این ساختار ضمن ایجاد مقاومت مناسب، ظاهر حرفه‌ای و یکپارچه‌ای در رک ایجاد می‌کند و برای استفاده در محیط‌های حرفه‌ای شبکه و مخابرات مناسب است.

قابلیت نصب در رک‌های 19 و 23 اینچی

AFL XFM 4RU با استانداردهای WECO و TIA سازگار بوده و برای نصب در رک‌های 19 و 23 اینچی طراحی شده است.

این ویژگی باعث می‌شود بتوان از این پچ پنل در انواع رک‌های شبکه، مخابراتی و دیتاسنتری استفاده کرد.

پشتیبانی از روش‌های مختلف اتصال فیبر

AFL XFM 4RU برای استفاده با روش‌های مختلف مدیریت و اتصال فیبر نوری طراحی شده است و از جمله برای زیرساخت‌هایی با موارد زیر کاربرد دارد:

• MTP/MPO
• Single Fiber
• Patch & Splice
• WDM

این انعطاف‌پذیری باعث می‌شود محصول بتواند در معماری‌های مختلف شبکه فیبر نوری مورد استفاده قرار گیرد.

امنیت بیشتر با قفل کلیدی پچ پنل فیبر نوری AFL XFM 4RU

برای محیط‌هایی که امنیت تجهیزات و اتصالات فیبر اهمیت بیشتری دارد، امکان سفارش قفل کلیدی برای این پچ پنل وجود دارد.

استفاده از قفل باعث می‌شود دسترسی به بخش داخلی پنل کنترل‌شده‌تر باشد و احتمال دستکاری غیرمجاز اتصالات کاهش پیدا کند.

کاربردهای AFL XFM® 4RU

دیتاسنترها (Data Centers)

مناسب برای مدیریت تعداد زیادی اتصال فیبر نوری در مراکز داده و زیرساخت‌های پرتراکم.

شبکه‌های سازمانی (Enterprise Networks)

قابل استفاده برای مدیریت زیرساخت فیبر نوری در شرکت‌ها و سازمان‌های بزرگ.

اتاق‌های مخابراتی

مناسب برای Telecommunications Closet و محیط‌های ارتباطی.

مراکز مخابراتی و Headend

قابل استفاده در Central Office و Headend برای مدیریت اتصالات فیبر نوری.

MDF / IDF / ZDA پچ پنل فیبر نوری AFL XFM 4RU

مناسب برای نقاط مختلف توزیع و مدیریت زیرساخت شبکه.

شبکه‌های LAN، WAN و SAN

قابل استفاده در شبکه‌های فیبر نوری محلی، گسترده و شبکه‌های ذخیره‌سازی.

جدول مشخصات فنی پچ پنل فیبر نوری AFL XFM 4RU

مزایای استفاده از پچ پنل فیبر نوری AFL XFM 4RU

AFL Xpress Fiber Management XFM 4RU برای پروژه‌هایی طراحی شده که به ظرفیت بالا، مدیریت منظم کابل و انعطاف‌پذیری در نصب نیاز دارند.

مهم‌ترین مزایای این پچ پنل عبارت‌اند از:

• ظرفیت بالا برای مدیریت فیبرهای نوری
• پشتیبانی از تا 288 فیبر
• 12 موقعیت نصب LGX 118
• سازگاری با تجهیزات XFM، Poli-MOD و WDM
• قابلیت نصب در رک‌های 19 و 23 اینچی
• تنظیم عمق نصب بر اساس فضای رک
• مدیریت منظم کابل‌های فیبر نوری
• پشتیبانی از MTP/MPO و Single Fiber
• ساختار آلومینیومی مقاوم
• ظاهر حرفه‌ای با پوشش پودری مشکی
• امکان افزایش امنیت با قفل کلیدی
• مناسب برای زیرساخت‌های پرتراکم فیبر نوری
