ماژول پچ و اسپلایس AFL Poli-MOD

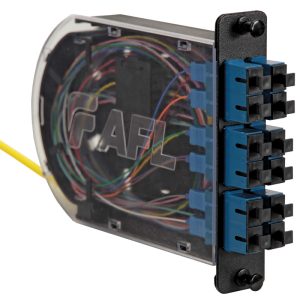

معرفی ماژول AFL Poli-MOD®

ماژول پچ و اسپلایس فیبر نوری AFL Poli-MOD® یک راهکار حرفه‌ای و نوآورانه برای اتصال، پچ و مدیریت فیبرهای نوری است که امکان مدیریت تا 24 اتصال فیبر نوری را در یک ماژول استاندارد تک‌اسلات LGX 118 فراهم می‌کند.

این ماژول با طراحی ثابت و مقاوم، مکانیزم اختصاصی برای نصب سریع کابل و سیستم مدیریت منظم فیبر، فرآیند نصب و نگهداری زیرساخت فیبر نوری را ساده‌تر و سریع‌تر می‌کند. یکی از مزایای مهم Poli-MOD، امکان تثبیت کابل بدون نیاز به بست کمربندی (Tie-Wrap) است که زمان نصب را کاهش داده و ظاهر منظم‌تری به سیستم کابل‌کشی می‌دهد.

AFL Poli-MOD همچنین به یک نگهدارنده اسپلایس اسلیو Snap-In مجهز شده که امکان مدیریت مطمئن فیبرهای تکی و ریبونی را فراهم می‌کند.

ویژگی‌های ماژول پچ و اسپلایس Poli-MOD®

• ظرفیت اتصال و مدیریت 24 فیبر نوری
• سازگار با استاندارد LGX 118
• طراحی تک‌اسلات برای نصب در پنل‌های استاندارد
• مکانیزم سریع و کاربردی برای نصب و تثبیت کابل
• عدم نیاز به بست کمربندی (Tie-Wrap) برای نصب کابل
• مجهز به نگهدارنده خلاقانه Splice Sleeve Cradle
• پشتیبانی از آرایش کانکتورهای SC، LC و ST
• مجهز به کانکتورهای LC دارای شاتر برای محافظت بیشتر در برابر گردوغبار
• مسیرگذاری منظم فیبرها برای مدیریت بهتر کابل
• طراحی ثابت و بدون قطعات متحرک
• امکان ورود کابل از جهت‌های مختلف
• قابلیت نصب روی ریل DIN با استفاده از کیت DIN Mount
• مناسب برای فیبرهای تکی و فیبرهای Ribbon
• امکان نصب در پنل‌های رک استاندارد 4RU


ظرفیت 24 فیبر در یک ماژول

یکی از مهم‌ترین مزایای AFL Poli-MOD، ظرفیت بالای آن در یک فضای استاندارد و کم‌حجم است. هر ماژول امکان مدیریت و اتصال 24 فیبر نوری را فراهم می‌کند و در قالب استاندارد LGX 118 قرار می‌گیرد.

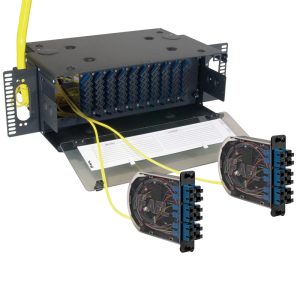

این طراحی باعث می‌شود استفاده از فضای رک و پنل به شکل بهینه انجام شود. برای مثال، با نصب ماژول‌های Poli-MOD در یک پنل رک‌مونت استاندارد 4RU، امکان ایجاد ظرفیت حداکثر 288 اتصال فیبر نوری وجود دارد.

این ویژگی برای مراکز داده، اتاق‌های مخابراتی و پروژه‌هایی که با تعداد زیادی فیبر نوری سروکار دارند، اهمیت زیادی دارد.

نصب سریع بدون نیاز به ماژول پچ و اسپلایس AFL Poli-MOD

یکی از ویژگی‌های کاربردی Poli-MOD، سیستم اختصاصی نصب و تثبیت کابل است. برخلاف بسیاری از روش‌های متداول که برای ثابت‌کردن کابل به بست کمربندی نیاز دارند، این ماژول از یک مکانیزم اختصاصی برای نگهداری کابل استفاده می‌کند.

در نتیجه:

• زمان نصب کاهش پیدا می‌کند.
• نیاز به استفاده از Tie-Wrap کمتر می‌شود.
• فرآیند نصب ساده‌تر می‌شود.
• مدیریت کابل ظاهر مرتب‌تری پیدا می‌کند.
• عملیات سرویس و نگهداری آسان‌تر انجام می‌شود.

این ویژگی به‌خصوص در پروژه‌های بزرگ فیبر نوری که تعداد زیادی اتصال باید در مدت زمان کوتاه نصب شود، بسیار کاربردی است.

نگهدارنده اسپلایس اسلیو ماژول پچ و اسپلایس AFL Poli-MOD

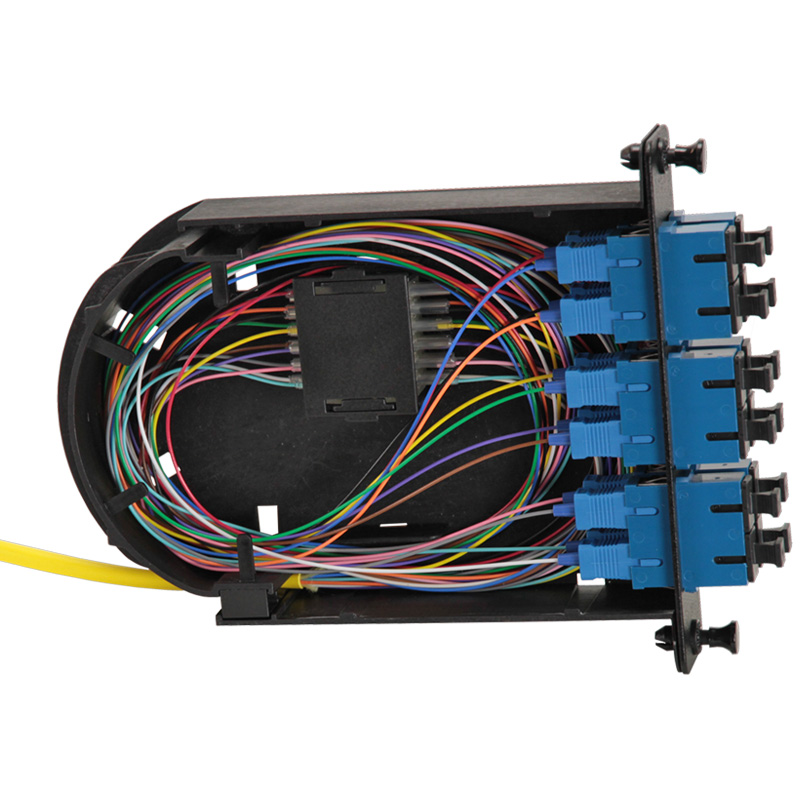

AFL Poli-MOD از یک نگهدارنده اختصاصی و Snap-In برای اسپلایس اسلیو استفاده می‌کند. این ساختار امکان مدیریت مطمئن اسپلایس‌ها را فراهم کرده و برای استفاده با ساختارهای مختلف فیبر نوری مناسب است.

طراحی نگهدارنده به‌گونه‌ای است که می‌توان از آن برای مدیریت فیبرهای تکی (Single Fiber) و فیبرهای ریبونی (Ribbon Fiber) استفاده کرد.

پشتیبانی از کانکتورهای SC، LC و ST ماژول پچ و اسپلایس AFL Poli-MOD

این ماژول در آرایش‌های مختلف کانکتوری عرضه می‌شود و از کانکتورهای پرکاربرد SC، LC و ST پشتیبانی می‌کند.

همچنین نسخه‌های مجهز به کانکتور LC شاتردار (Shuttered LC)، محافظت بیشتری در برابر ورود گردوغبار به محل اتصال فراهم می‌کنند.

این ویژگی می‌تواند در محیط‌هایی که تمیزی و محافظت از رابط‌های فیبر نوری اهمیت بالایی دارد، مفید باشد.

مدیریت منظم مسیر فیبر ماژول پچ و اسپلایس AFL Poli-MOD

مدیریت صحیح مسیر فیبر یکی از عوامل مهم در عملکرد پایدار شبکه‌های نوری است. Poli-MOD با ارائه مسیرهای منظم برای عبور فیبر، امکان سازمان‌دهی بهتر کابل‌ها و اتصالات را فراهم می‌کند.

ساختار ثابت این ماژول همچنین فاقد قطعات متحرک است که باعث می‌شود طراحی آن ساده، مقاوم و مناسب برای نصب طولانی‌مدت باشد.

قابلیت ورود کابل از چند جهت ماژول پچ و اسپلایس AFL Poli-MOD

یکی دیگر از ویژگی‌های کاربردی Poli-MOD®، امکان ورود کابل از جهت‌های مختلف است. این قابلیت باعث می‌شود هنگام طراحی سیستم و نصب ماژول، محدودیت کمتری در نحوه کابل‌کشی وجود داشته باشد.

به همین دلیل می‌توان از این ماژول در انواع رک‌ها، پنل‌ها، کابینت‌ها و تجهیزات مخابراتی استفاده کرد.

قابلیت نصب روی ریل DIN ماژول پچ و اسپلایس AFL Poli-MOD

در صورت استفاده از DIN Mount Kit، ماژول Poli-MOD قابلیت نصب روی ریل DIN را نیز دارد. این ویژگی امکان استفاده از ماژول را در تابلوها، کابینت‌های صنعتی و سایر محیط‌هایی که از ساختار DIN Rail استفاده می‌کنند، فراهم می‌کند.

کاربردهای AFL Poli-MOD® ماژول پچ و اسپلایس AFL Poli-MOD

ماژول پچ و اسپلایس Poli-MOD برای طیف گسترده‌ای از زیرساخت‌های فیبر نوری کاربرد دارد، از جمله:

اتاق‌های مخابراتی ماژول پچ و اسپلایس AFL Poli-MOD

برای سازمان‌دهی و مدیریت اتصالات فیبر نوری در Telecommunications Closet.

مراکز داده ماژول پچ و اسپلایس AFL Poli-MOD

مناسب برای مدیریت تراکم بالای اتصالات فیبر نوری در Data Centerها.

محل مشتری ماژول پچ و اسپلایس AFL Poli-MOD

قابل استفاده در زیرساخت‌های فیبر نوری Customer Premise.

شبکه‌های LAN و WAN ماژول پچ و اسپلایس AFL Poli-MOD

مناسب برای مدیریت اتصالات فیبر نوری در شبکه‌های Local Area Network و Wide Area Network.

مراکز مخابراتی ماژول پچ و اسپلایس AFL Poli-MOD

قابل استفاده در Central Officeها و مراکز اصلی ارتباطات.

سایت‌های Hub

برای مدیریت و سازمان‌دهی اتصالات فیبر در Hub Siteها.

رک و کابینت ماژول پچ و اسپلایس AFL Poli-MOD

مناسب برای نصب در رک‌ها، پنل‌ها و کابینت‌های فیبر نوری.

Remote Terminal ماژول پچ و اسپلایس AFL Poli-MOD

قابل استفاده در پایانه‌های مخابراتی و نقاط انتهایی شبکه.

جدول مشخصات فنی AFL Poli-MOD® ماژول پچ و اسپلایس AFL Poli-MOD

مزایای AFL Poli-MOD®

AFL Poli-MOD® برای پروژه‌هایی طراحی شده است که در آن‌ها تراکم بالا، سرعت نصب، مدیریت کابل و قابلیت اطمینان اتصالات فیبر نوری اهمیت زیادی دارد.

مهم‌ترین مزایای این ماژول عبارت‌اند از:

• ظرفیت مناسب در فضای استاندارد LGX
• کاهش زمان نصب کابل
• حذف نیاز به بست‌های کمربندی برای تثبیت کابل
• مدیریت منظم فیبرها
• پشتیبانی از چند نوع کانکتور
• محافظت بیشتر کانکتورهای LC شاتردار در برابر گردوغبار
• پشتیبانی از فیبرهای تکی و Ribbon
• طراحی ثابت و بدون قطعات متحرک
• قابلیت نصب روی ریل DIN
• مناسب برای پروژه‌های کم‌ظرفیت تا زیرساخت‌های پرتراکم فیبر نوری


جمع‌بندی ماژول پچ و اسپلایس AFL Poli-MOD

ماژول پچ و اسپلایس AFL Poli-MOD® یک راهکار حرفه‌ای برای اتصال، پچ، اسپلایس و مدیریت فیبرهای نوری است که با ظرفیت 24 فیبر و استاندارد LGX 118، امکان نصب و مدیریت تعداد زیادی اتصال را در فضای محدود فراهم می‌کند.

مکانیزم نصب سریع کابل بدون نیاز به Tie-Wrap، نگهدارنده Snap-In اسپلایس اسلیو، پشتیبانی از کانکتورهای SC، LC و ST، مسیرگذاری منظم فیبر و قابلیت نصب روی ریل DIN، این محصول را به گزینه‌ای مناسب برای دیتاسنترها، مراکز مخابراتی، شبکه‌های LAN و WAN، رک‌ها، کابینت‌ها و سایت‌های Hub تبدیل کرده است.
