شناسایی فیبر نوری Multi-Fiber Identification

معرفی AFL MFIS

AFL MFIS Multi-Fiber Identification System یک سیستم حرفه‌ای برای شناسایی فیبرهای نوری و اطمینان از صحت اتصال و مستندسازی شبکه‌های چندفیبره است. این سیستم برای استفاده در پروژه‌های بزرگ فیبر نوری طراحی شده و به اپراتورها، پیمانکاران و تیم‌های اجرایی کمک می‌کند تا از صحت ساخت و پیوستگی شبکه اطمینان حاصل کنند.

اجرای شبکه‌های Multi-Fiber معمولاً فرآیندی زمان‌بر و پیچیده است و ممکن است توسط چند تیم اجرایی مختلف انجام شود. در چنین پروژه‌هایی، خطاهایی مانند اشتباه در برچسب‌گذاری فیبرها، جابه‌جایی مسیرها یا ثبت نادرست اطلاعات شبکه می‌تواند در آینده مشکلات زیادی ایجاد کند.

سیستم AFL MFIS با استفاده از فناوری دیجیتال Fiber ID امکان شناسایی خودکار فیبرها را فراهم می‌کند و شناسایی فیبر نوری Multi-Fiber Identification  به تیم‌های اجرایی اجازه می‌دهد ساختار و پیوستگی شبکه فیبر نوری را سریع‌تر، دقیق‌تر و با اطمینان بیشتری بررسی کنند.

این سیستم برای بازارهای مخابراتی، Service Provider و Enterprise طراحی شده و می‌تواند در زمان ساخت شبکه و همچنین پس از اتمام پروژه برای بررسی صحت مستندات و اتصالات مورد استفاده قرار گیرد.

مهم‌ترین ویژگی‌های AFL MFIS

استفاده آسان شناسایی فیبر نوری Multi-Fiber Identification

سیستم MFIS با هدف ساده‌سازی فرآیند شناسایی فیبر طراحی شده است. عملکرد دستگاه‌ها به گونه‌ای است که تکنسین می‌تواند بدون انجام فرآیندهای پیچیده، فیبر موردنظر را شناسایی و وضعیت آن را بررسی کند.

تغذیه با باتری‌های معمولی

دستگاه‌های این سیستم با استفاده از باتری‌های رایج تغذیه می‌شوند؛ بنابراین استفاده از آن‌ها در پروژه‌های میدانی و محیط‌هایی که دسترسی به برق محدود است، آسان خواهد بود.

طراحی سبک و دستی

اجزای MFIS به صورت Hand-Held و سبک طراحی شده‌اند تا تکنسین بتواند در زمان اجرای پروژه، دستگاه را به‌راحتی همراه خود داشته باشد و در محل نصب شبکه از آن استفاده کند.

فاصله کالیبراسیون سه‌ساله شناسایی فیبر نوری Multi-Fiber Identification

سیستم AFL MFIS دارای فاصله کالیبراسیون سه‌ساله است که به کاهش دفعات موردنیاز برای کالیبراسیون و ساده‌تر شدن نگهداری تجهیزات کمک می‌کند.

کاربردهای سیستم Multi-Fiber Identification System

AFL MFIS برای پروژه‌هایی که در آن‌ها تعداد زیادی فیبر نوری به صورت همزمان نصب و مدیریت می‌شوند، کاربرد ویژه‌ای دارد.

از مهم‌ترین کاربردهای این سیستم می‌توان به موارد زیر اشاره کرد:

• بررسی ساخت و اجرای شبکه فیبر نوری شناسایی فیبر نوری Multi-Fiber Identification
• شناسایی فیبرهای چندگانه
• تأیید پیوستگی شبکه Multi-Fiber
• بررسی صحت برچسب‌گذاری فیبرها
• جلوگیری از جابه‌جایی فیبرها
• بررسی مستندات شبکه
• شناسایی سریع فیبر در پروژه‌های بزرگ
• تست شبکه‌های فیبر نوری در زمان ساخت
• بررسی شبکه پس از اتمام عملیات اجرایی
• استفاده در شبکه‌های مخابراتی
• استفاده در شبکه‌های Enterprise
• استفاده توسط Service Providerها
• تست فیبرهای 250µm، 900µm و Ribbon Fiber


پشتیبانی از انواع فیبر و کانکتور شناسایی فیبر نوری Multi-Fiber Identification

یکی از ویژگی‌های مهم AFL MFIS، امکان استفاده از آن با انواع مختلف ساختار فیبر و کانکتورها است.

این سیستم برای کاربرد روی فیبرهای:

• 250µm
• 900µm
• Ribbon Fiber

بهینه شده است.

همچنین وجود کانکتورهای مختلف، استفاده از سیستم را در پروژه‌ها و ساختارهای متنوع شبکه آسان‌تر می‌کند.

اجزای اصلی سیستم شناسایی فیبر نوری Multi-Fiber Identification

سیستم MFIS از چند بخش اصلی تشکیل شده است که در کنار یکدیگر فرآیند شناسایی و بررسی فیبر را انجام می‌دهند:

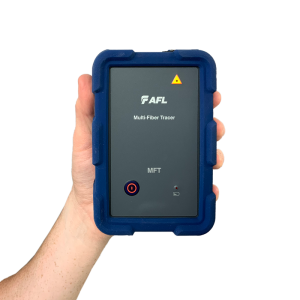

MFT – Multi-Fiber Tracer

MFT یا Multi-Fiber Tracer منبع نوری اصلی سیستم است.

این دستگاه یک منبع نوری 1550nm Single-Mode با خروجی 12 فیبر است که از 12 منبع لیزر مجزا تشکیل شده است. این منابع لیزری به یک کانکتور MTP Fan-Out متصل شده‌اند.

MFT در یک بدنه سبک و مقاوم قرار گرفته و عملکرد آن با یک دکمه انجام می‌شود.

با فعال کردن دستگاه، سیگنال‌های نوری حاوی اطلاعات دیجیتال Fiber ID در شبکه ارسال می‌شوند. این سیگنال‌ها توسط دستگاه‌های MFI و MFP شناسایی می‌شوند.

ویژگی‌های شناسایی فیبر نوری Multi-Fiber Identification

• منبع نوری 1550nm
• مناسب برای فیبر Single-Mode
• خروجی 12 فیبر
• دارای 12 منبع لیزر مجزا
• مجهز به MTP Fan-Out
• ارسال سیگنال Fiber ID
• طراحی سبک و مقاوم
• عملکرد ساده با یک دکمه

شناسایی فیبر نوری Multi-Fiber Identification

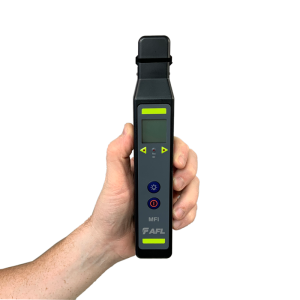

MFI (Multi-Fiber Identifier) وظیفه شناسایی سیگنال نوری دیجیتال ارسال‌شده توسط MFT را بر عهده دارد.

برای استفاده از MFI، فیبر مورد آزمایش داخل گیره دستگاه قرار گرفته و با فشردن Trigger، فرآیند شناسایی انجام می‌شود.

دستگاه سیگنال‌های دیجیتال کدگذاری‌شده را که توسط MFT ارسال شده‌اند شناسایی کرده و شماره شناسایی فیبر (Fiber Identification Number) را روی نمایشگر LCD نشان می‌دهد.

نحوه عملکرد شناسایی فیبر نوری Multi-Fiber Identification

1. فیبر مورد آزمایش داخل Clamp دستگاه قرار می‌گیرد.
2. Trigger دستگاه فشرده می‌شود.
3. MFI سیگنال دیجیتال Fiber ID را شناسایی می‌کند.
4. شماره شناسایی فیبر روی نمایشگر LCD نمایش داده می‌شود.

به این ترتیب تکنسین می‌تواند بدون نیاز به حدس زدن مسیر فیبر، آن را به‌صورت دقیق شناسایی کند.

شناسایی فیبر نوری Multi-Fiber Identification

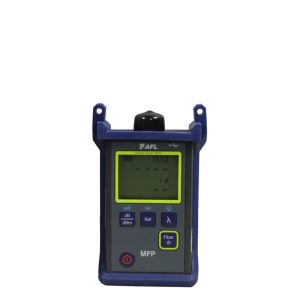

MFP (Multi-Fiber Power Meter) یکی دیگر از اجزای سیستم AFL MFIS است.

MFP برای شناسایی سیگنال نوری دیجیتال ارسال‌شده از MFT در حالت Fiber ID طراحی شده است.

علاوه بر قابلیت شناسایی Fiber ID، دستگاه MFP به عنوان یک Optical Power Meter معمولی نیز قابل استفاده است.

بنابراین کاربر می‌تواند علاوه بر شناسایی فیبر، از آن برای اندازه‌گیری توان نوری نیز استفاده کند.

فناوری Fiber ID در AFL MFIS

یکی از بخش‌های مهم سیستم MFIS، فناوری Fiber ID است.

در این فناوری، اطلاعات شناسایی به‌صورت دیجیتال روی سیگنال نوری قرار می‌گیرد. MFT این سیگنال را در شبکه ارسال می‌کند و MFI یا MFP می‌تواند اطلاعات مربوط به فیبر را شناسایی کند.

این روش باعث می‌شود فرآیند شناسایی فیبر در شبکه‌های چندفیبره بسیار سریع‌تر و دقیق‌تر انجام شود.

چرا شناسایی فیبر در شبکه‌های Multi-Fiber اهمیت دارد؟

در پروژه‌های بزرگ فیبر نوری، تعداد زیادی فیبر ممکن است در کنار یکدیگر نصب شوند. اگر یک فیبر به اشتباه برچسب‌گذاری یا مستندسازی شود، ممکن است خطا تا زمان راه‌اندازی سرویس شناسایی نشود.

این مسئله می‌تواند باعث:

• افزایش زمان عیب‌یابی
• افزایش هزینه تعمیرات
• تأخیر در تحویل پروژه
• اشتباه در مستندات
• جابه‌جایی مسیر فیبر
• اختلال در سرویس‌دهی

شود.

AFL MFIS با فراهم کردن امکان شناسایی دیجیتال فیبر به تیم‌های اجرایی کمک می‌کند تا صحت شبکه را در همان زمان ساخت و راه‌اندازی بررسی کنند.

مزایای AFL MFIS شناسایی فیبر نوری Multi-Fiber Identification

استفاده از سیستم Mu lti-Fiber Identification System مزایای مختلفی برای پیمانکاران و اپراتورهای شبکه دارد:

✅ شناسایی سریع فیبرهای نوری
✅ کاهش خطای انسانی در شناسایی فیبر
✅ اطمینان از پیوستگی شبکه
✅ بررسی صحت مستندات شبکه
✅ مناسب پروژه‌های Multi-Fiber
✅ پشتیبانی از Fiber ID دیجیتال
✅ مناسب فیبرهای 250µm و 900µm
✅ مناسب Ribbon Fiber
✅ طراحی سبک و قابل حمل
✅ استفاده آسان در محیط‌های میدانی
✅ تغذیه با باتری‌های معمولی
✅ فاصله کالیبراسیون سه‌ساله
✅ قابلیت استفاده از MFP به عنوان Power Meter

جدول مشخصات شناسایی فیبر نوری Multi-Fiber Identification

AFL MFIS برای چه کسانی مناسب است؟

سیستم AFL MFIS برای مجموعه‌ها و متخصصانی که با پروژه‌های بزرگ فیبر نوری و شبکه‌های Multi-Fiber سروکار دارند، گزینه مناسبی است، از جمله:

• پیمانکاران فیبر نوری
• شرکت‌های مخابراتی
• Service Providerها
• اپراتورهای شبکه
• شرکت‌های اجرای FTTH
• پیمانکاران دیتاسنتر
• تیم‌های نصب و راه‌اندازی فیبر
• کارشناسان شبکه و مخابرات
• تیم‌های نگهداری و تعمیرات
• شرکت‌های Enterprise
• مجریان پروژه‌های Ribbon Fiber

تفاوت MFIS با VFL و OTDR شناسایی فیبر نوری Multi-Fiber Identification

سیستم AFL MFIS با ابزارهایی مانند VFL (Visual Fault Locator) و OTDR تفاوت دارد.

VFL مانند AFL VFI4 بیشتر برای پیدا کردن شکستگی، خم‌شدگی، نشتی نور و برخی مشکلات فیزیکی فیبر استفاده می‌شود.

OTDR برای تحلیل مسیر فیبر، اندازه‌گیری فاصله و شناسایی رویدادها و افت‌های موجود در لینک کاربرد دارد.

اما MFIS تمرکز اصلی خود را روی شناسایی دقیق فیبر و تأیید پیوستگی شبکه‌های چندفیبره قرار داده است.

بنابراین MFIS می‌تواند در کنار OTDR و VFL به عنوان بخشی از مجموعه ابزارهای حرفه‌ای نصب و نگهداری شبکه فیبر نوری مورد استفاده قرار گیرد.

جمع‌بندی شناسایی فیبر نوری Multi-Fiber Identification

AFL MFIS Multi-Fiber Identification System یک راهکار تخصصی برای شناسایی فیبرهای نوری و تأیید صحت ساخت و پیوستگی شبکه‌های Multi-Fiber است.

این سیستم با استفاده از فناوری دیجیتال Fiber ID، منبع نوری 1550nm، خروجی 12 فیبر و تجهیزات MFT، MFI و MFP، فرآیند شناسایی فیبر را سریع و قابل اعتماد می‌کند.

پشتیبانی از فیبرهای 250µm، 900µm و Ribbon Fiber، طراحی سبک و دستی، استفاده از باتری‌های معمولی و فاصله کالیبراسیون سه‌ساله، MFIS را به گزینه‌ای کاربردی برای پروژه‌های بزرگ مخابراتی، دیتاسنتر، Enterprise و شبکه‌های فیبر نوری تبدیل کرده است.

برای پروژه‌هایی که دقت مستندسازی، جلوگیری از جابه‌جایی فیبر و اطمینان از پیوستگی شبکه اهمیت دارد، AFL MFIS می‌تواند یک ابزار تخصصی و ارزشمند برای تیم‌های نصب و نگهداری فیبر نوری باشد.
