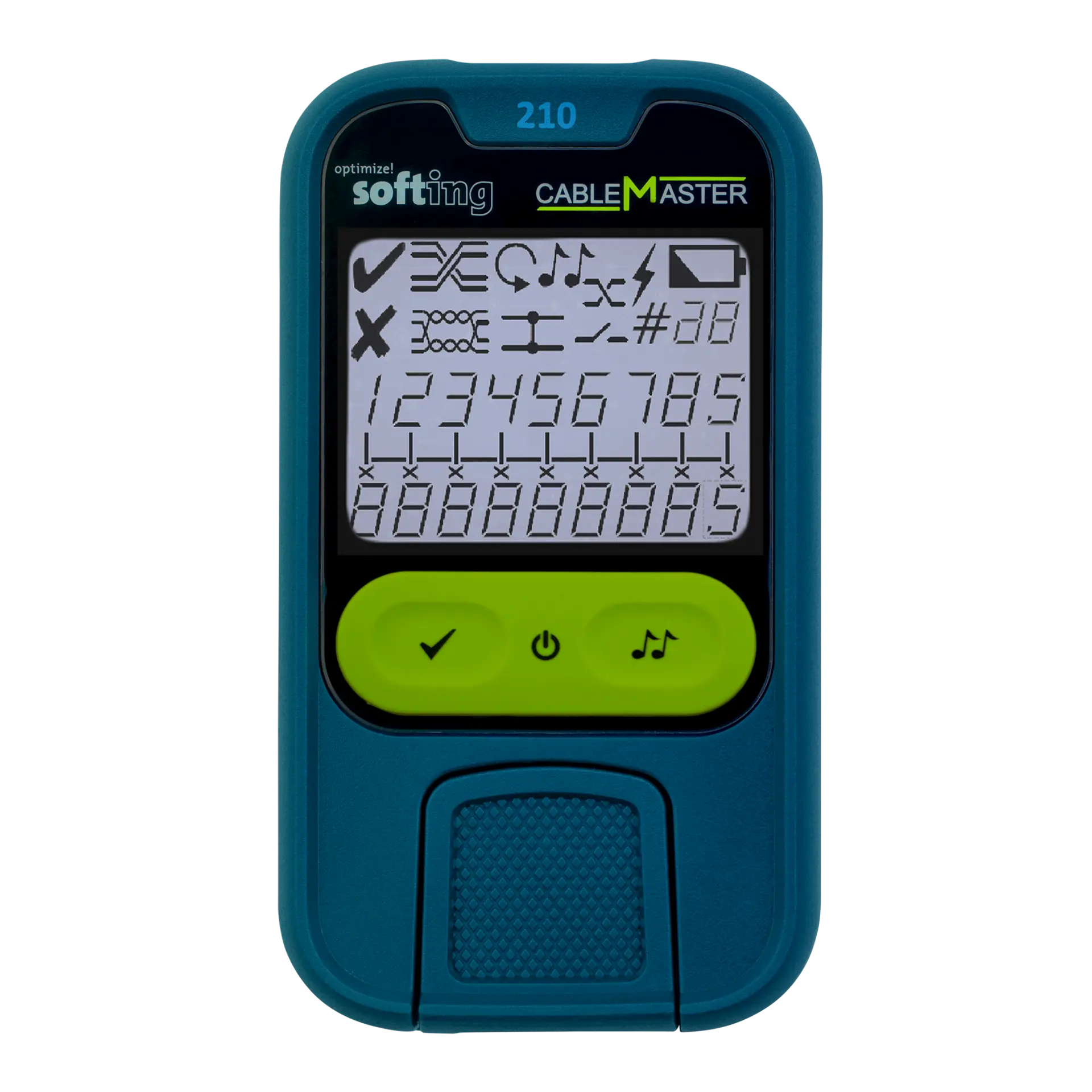

تستر کابل شبکه سافتینگ مدل CableMaster 210

تستر کابل شبکه سافتینگ مدل CableMaster 210 یک دستگاه جمع‌وجور، اقتصادی و کاربردی برای تست پیوستگی و بررسی سیم‌بندی کابل‌های شبکه Ethernet است. این محصول توسط شرکت Softing IT Networks طراحی شده و گزینه‌ای مناسب برای تکنسین‌های شبکه، نصابان سیستم‌های کابل‌کشی، کارشناسان IT و افرادی است که به ابزاری سریع برای بررسی مشکلات اولیه کابل شبکه نیاز دارند.

در بسیاری از مشکلات شبکه، ایراد اصلی مربوط به کابل‌کشی و اتصالات است. قطعی کابل، اتصال کوتاه، جابه‌جایی سیم‌ها یا ایجاد Split Pair می‌تواند باعث قطع ارتباط یا کاهش کیفیت شبکه شود. پیدا کردن این مشکلات بدون استفاده از یک تستر مناسب می‌تواند زمان‌بر باشد.

CableMaster 210 با امکان تست سریع کابل‌های Ethernet، به کاربر کمک می‌کند وضعیت سیم‌بندی کابل را بررسی کرده و خطاهای رایج را به‌سرعت شناسایی کند. این دستگاه به‌خصوص برای بررسی اولیه کابل‌کشی قبل از انجام تست‌های تخصصی‌تر و اندازه‌گیری‌های نهایی بسیار کاربردی است.

CableMaster 210 چیست؟

Softing CableMaster 210 یک تستر پیوستگی و سیم‌بندی کابل شبکه است که برای بررسی کابل‌های Ethernet طراحی شده است.

این دستگاه می‌تواند با فشردن یک دکمه، کابل شبکه را از نظر خطاهای متداول سیم‌بندی بررسی کند و نتیجه تست را به‌صورت واضح روی نمایشگر نمایش دهد.

از جمله مشکلاتی که این تستر قادر به شناسایی آن‌ها است می‌توان به موارد زیر اشاره کرد:

• قطعی کابل یا Open
• اتصال کوتاه یا Short
• جابه‌جایی سیم‌ها
• اتصال متقاطع یا Crossed
• Split Pair
• مشکلات مربوط به سیم‌بندی کابل

به همین دلیل CableMaster 210 یکی از ابزارهای کاربردی برای بررسی سریع کابل‌های شبکه محسوب می‌شود.

مشخصات اصلی تستر شبکه Softing CableMaster 210

از مهم‌ترین مشخصات و ویژگی‌های این دستگاه می‌توان به موارد زیر اشاره کرد:

• تست کابل‌های شبکه Ethernet
• بررسی پیوستگی کابل
• قابلیت بررسی Wiremap
• تشخیص قطعی کابل
• تشخیص اتصال کوتاه
• تشخیص سیم‌های جابه‌جا شده
• تشخیص اتصال متقاطع
• قابلیت تشخیص Split Pair
• تست کابل تا طول 304 متر
• پشتیبانی از استاندارد سیم‌بندی TIA568
• قابلیت استفاده از شناسه‌های Remote متعدد
• پشتیبانی از 24 Remote Identifier
• دارای واحد Remote جداشونده
• صفحه‌نمایش بزرگ LCD
• نمایشگر دارای نور پس‌زمینه
• نمایش واضح اطلاعات تست
• نمایش نتیجه PASS یا FAIL
• نمایش گرافیکی وضعیت سیم‌بندی کابل
• دارای کلیدهای اختصاصی برای عملکردهای مختلف
• مجهز به Tone Generator داخلی
• قابلیت استفاده برای ردیابی کابل با پراب سازگار
• طراحی کوچک و قابل حمل
• وزن سبک حدود 120 گرم
• استفاده از دو باتری AAA
• حفاظت ولتاژی تا 60 ولت DC و 55 ولت AC
• مناسب برای تست و عیب‌یابی اولیه کابل‌کشی شبکه

تست کابل شبکه Ethernet

یکی از مهم‌ترین کاربردهای CableMaster 210، تست سریع کابل‌های شبکه Ethernet است.

در یک شبکه ممکن است کابل از نظر ظاهری سالم باشد، اما در داخل کابل یا محل اتصال سوکت‌ها مشکلی وجود داشته باشد.

برای مثال، ممکن است یکی از سیم‌ها قطع شده باشد یا اتصال کوتاه بین سیم‌ها ایجاد شده باشد.

CableMaster 210 می‌تواند این نوع مشکلات را بررسی کرده و وضعیت سیم‌بندی کابل را روی نمایشگر نشان دهد.

این قابلیت باعث می‌شود تکنسین بدون نیاز به بررسی دستی تمام سیم‌ها، مشکل کابل را سریع‌تر پیدا کند.

بررسی Wiremap کابل شبکه

یکی از مهم‌ترین قابلیت‌های این تستر، بررسی Wiremap است.

Wiremap نحوه اتصال سیم‌ها و زوج‌های کابل شبکه را بررسی می‌کند.

با استفاده از این قابلیت می‌توان تشخیص داد که آیا سیم‌ها به ترتیب صحیح متصل شده‌اند یا خیر.

CableMaster 210 وضعیت سیم‌بندی کابل را به‌صورت گرافیکی نمایش می‌دهد و اطلاعات قابل فهمی در اختیار کاربر قرار می‌دهد.

این ویژگی برای نصب کابل‌های شبکه و بررسی کیفیت پانچ یا سوکت‌زنی بسیار کاربردی است.

تشخیص قطعی کابل

قطعی یکی از رایج‌ترین مشکلات کابل شبکه است.

ممکن است کابل در مسیر آسیب دیده باشد یا یکی از سیم‌ها به‌درستی به کانکتور متصل نشده باشد.

CableMaster 210 می‌تواند وضعیت پیوستگی کابل را بررسی کرده و قطعی سیم یا کابل را شناسایی کند.

این قابلیت برای عیب‌یابی شبکه‌هایی که ارتباط آن‌ها قطع شده است، اهمیت زیادی دارد.

تشخیص اتصال کوتاه

اتصال کوتاه بین سیم‌های کابل شبکه می‌تواند باعث ایجاد مشکل در ارتباط شود.

این مشکل ممکن است به دلیل آسیب فیزیکی کابل یا نصب نادرست کانکتورها ایجاد شود.

CableMaster 210 قابلیت تشخیص اتصال کوتاه را دارد و به تکنسین کمک می‌کند سریع‌تر علت مشکل را پیدا کند.

تشخیص سیم‌های جابه‌جا شده

در زمان سوکت‌زنی کابل شبکه، رعایت ترتیب صحیح سیم‌ها اهمیت زیادی دارد.

اگر سیم‌ها به اشتباه جابه‌جا شوند، ممکن است ارتباط شبکه به‌درستی برقرار نشود.

تستر شبکه Softing CableMaster 210 می‌تواند سیم‌های جابه‌جا شده و مشکلات مربوط به سیم‌بندی را شناسایی کند.

این ویژگی برای نصابان شبکه و تکنسین‌هایی که کابل‌های RJ45 را نصب و تست می‌کنند، بسیار کاربردی است.

تشخیص Split Pair

یکی دیگر از مشکلات مهم در کابل‌کشی شبکه، Split Pair است.

در این حالت ممکن است سیم‌ها از نظر شماره پین به‌درستی متصل شده باشند، اما زوج‌بندی کابل رعایت نشده باشد.

این مشکل می‌تواند باعث افزایش تداخل و کاهش کیفیت ارتباط شود.

CableMaster 210 قابلیت تشخیص Split Pair را دارد و می‌تواند این نوع خطا را در فرآیند تست شناسایی کند.

این ویژگی باعث می‌شود مشکلاتی که ممکن است با تست‌های ساده‌تر قابل تشخیص نباشند، سریع‌تر پیدا شوند.

تست کابل تا طول 304 متر

یکی از ویژگی‌های مهم CableMaster 210، قابلیت تست کابل‌های شبکه با طول حداکثر 304 متر است.

این ویژگی باعث می‌شود دستگاه برای بررسی کابل‌کشی در ساختمان‌ها، دفاتر، سازمان‌ها و پروژه‌های مختلف مناسب باشد.

کاربر می‌تواند کابل‌های نصب‌شده در مسیرهای مختلف را بررسی کرده و مشکلات سیم‌بندی آن‌ها را شناسایی کند.

پشتیبانی از 24 شناسه Remote

در پروژه‌های بزرگ ممکن است تعداد زیادی پورت و کابل شبکه وجود داشته باشد.

CableMaster 210 از 24 شناسه Remote پشتیبانی می‌کند.

این قابلیت به تکنسین کمک می‌کند کابل‌ها و پورت‌های مختلف را راحت‌تر شناسایی کند.

استفاده از شناسه‌های مختلف می‌تواند سرعت بررسی کابل‌کشی را افزایش داده و فرآیند عیب‌یابی را ساده‌تر کند.

این ویژگی به‌خصوص در محیط‌هایی مانند موارد زیر کاربرد زیادی دارد:

• ساختمان‌های اداری
• شرکت‌ها
• سازمان‌ها
• رک‌های شبکه
• پروژه‌های کابل‌کشی ساخت‌یافته

واحد Remote جداشونده

Softing CableMaster 210 دارای یک واحد Remote جداشونده است.

این قابلیت باعث می‌شود کاربر بتواند یک سمت کابل را به دستگاه اصلی و سمت دیگر را به Remote متصل کند.

سپس وضعیت کابل و سیم‌بندی آن بررسی می‌شود.

طراحی جداشونده Remote باعث افزایش راحتی استفاده از دستگاه در پروژه‌های مختلف می‌شود.

صفحه‌نمایش بزرگ و دارای نور پس‌زمینه

یکی از مزایای مهم CableMaster 210 نسبت به بسیاری از تسترهای ساده، استفاده از یک نمایشگر LCD بزرگ و دارای نور پس‌زمینه است.

نتایج تست به‌صورت واضح روی صفحه نمایش داده می‌شوند.

کاربر می‌تواند اطلاعاتی مانند:

• وضعیت سیم‌بندی
• نوع خطا
• نتیجه PASS
• نتیجه FAIL

را مشاهده کند.

نور پس‌زمینه نمایشگر باعث می‌شود استفاده از دستگاه در محیط‌های کم‌نور نیز راحت‌تر باشد.

نمایش گرافیکی سیم‌بندی کابل

CableMaster 210 اطلاعات مربوط به سیم‌بندی کابل را به‌صورت گرافیکی نمایش می‌دهد.

این ویژگی باعث می‌شود کاربر بتواند وضعیت کابل را سریع‌تر درک کند.

نمایش گرافیکی Wiremap به تکنسین کمک می‌کند بدون نیاز به تحلیل پیچیده، مشکلات سیم‌بندی را شناسایی کند.

به همین دلیل این دستگاه برای کاربران حرفه‌ای و همچنین تکنسین‌هایی که نیاز به یک ابزار ساده و سریع دارند، گزینه مناسبی محسوب می‌شود.

مجهز به Tone Generator داخلی

یکی از قابلیت‌های کاربردی CableMaster 210، وجود Tone Generator داخلی است.

این قابلیت برای ردیابی کابل در پروژه‌های کابل‌کشی کاربرد دارد.

با استفاده از یک پراب یا گیرنده سازگار، می‌توان سیگنال تولیدشده توسط دستگاه را دنبال کرده و کابل موردنظر را در میان تعداد زیادی کابل شناسایی کرد.

این قابلیت برای محیط‌هایی مانند رک شبکه، ساختمان‌های اداری و مسیرهای کابل‌کشی بسیار کاربردی است.

استفاده از Tone Generator می‌تواند زمان لازم برای پیدا کردن کابل موردنظر را کاهش دهد.

کاربرد در عیب‌یابی شبکه

یکی از مهم‌ترین کاربردهای CableMaster 210، عیب‌یابی سریع مشکلات مربوط به کابل‌کشی است.

در صورت قطع شدن ارتباط شبکه، تکنسین می‌تواند ابتدا وضعیت کابل را بررسی کند.

این دستگاه برای شناسایی مشکلاتی مانند موارد زیر کاربرد دارد:

• قطعی کابل
• اتصال کوتاه
• سیم‌بندی اشتباه
• جابه‌جایی سیم‌ها
• اتصال متقاطع
• Split Pair

تشخیص سریع این مشکلات باعث کاهش زمان عیب‌یابی شبکه می‌شود.

مناسب برای تست اولیه قبل از سرتیفیکیشن

CableMaster 210 یک ابزار مناسب برای Pre-Test یا تست اولیه کابل‌کشی است.

قبل از انجام تست‌های پیشرفته و سرتیفیکیشن حرفه‌ای کابل، می‌توان ابتدا کابل‌کشی را با استفاده از این دستگاه بررسی کرد.

اگر مشکلات اولیه سیم‌بندی وجود داشته باشند، ابتدا می‌توان آن‌ها را برطرف کرد و سپس تست‌های تخصصی‌تر انجام داد.

این موضوع باعث صرفه‌جویی در زمان و افزایش سرعت اجرای پروژه می‌شود.

طراحی کوچک و قابل حمل

یکی از مزایای مهم این دستگاه، طراحی جمع‌وجور آن است.

ابعاد تقریبی CableMaster 210 برابر است با:

120 × 67 × 28 میلی‌متر

وزن دستگاه همراه باتری حدود 120 گرم است.

ابعاد کوچک و وزن کم باعث می‌شود تکنسین بتواند دستگاه را به‌راحتی در کیف ابزار خود حمل کند.

این ویژگی برای استفاده روزمره در پروژه‌های مختلف بسیار کاربردی است.

منبع تغذیه و مقاومت در شرایط کاری

CableMaster 210 با استفاده از دو باتری AAA با ولتاژ 1.5 ولت کار می‌کند.

این دستگاه دارای حفاظت در برابر ولتاژ تا:

• 60 ولت DC
• 55 ولت AC

است.

همچنین دستگاه برای استفاده در دمای کاری حدود 10- تا 50+ درجه سانتی‌گراد طراحی شده است.

این ویژگی‌ها باعث می‌شوند دستگاه برای استفاده در شرایط مختلف پروژه‌های شبکه مناسب باشد.

کاربردهای تستر شبکه Softing CableMaster 210

این محصول در محیط‌ها و پروژه‌های مختلف کاربرد دارد، از جمله:

نصب کابل‌کشی شبکه

برای بررسی صحیح بودن سیم‌بندی کابل‌های Ethernet پس از نصب.

عیب‌یابی شبکه

برای پیدا کردن سریع مشکلات مربوط به کابل و اتصالات.

شرکت‌ها و دفاتر

برای بررسی کابل‌های شبکه و پورت‌های مختلف.

پروژه‌های کابل‌کشی ساخت‌یافته

برای انجام تست اولیه قبل از اندازه‌گیری و سرتیفیکیشن نهایی.

رک‌های شبکه

برای شناسایی و بررسی کابل‌های متصل به پورت‌های مختلف.

تیم‌های IT و پشتیبانی

برای عیب‌یابی سریع مشکلات شبکه در محیط‌های سازمانی.

مزایای تستر شبکه CableMaster 210

مهم‌ترین مزایای این دستگاه عبارت‌اند از:

• تست سریع کابل‌های Ethernet
• قابلیت بررسی پیوستگی کابل
• تشخیص قطعی و اتصال کوتاه
• تشخیص سیم‌های جابه‌جا شده
• قابلیت تشخیص Crossed Wire
• تشخیص Split Pair
• تست کابل تا 304 متر
• پشتیبانی از 24 شناسه Remote
• دارای واحد Remote جداشونده
• نمایشگر بزرگ LCD با نور پس‌زمینه
• نمایش واضح PASS و FAIL
• نمایش گرافیکی Wiremap
• مجهز به Tone Generator داخلی
• قابلیت ردیابی کابل با پراب سازگار
• طراحی کوچک و سبک
• استفاده آسان
• مناسب برای تست اولیه کابل‌کشی
• مناسب برای عیب‌یابی سریع شبکه

جمع‌بندی

تستر کابل شبکه سافتینگ مدل CableMaster 210 یک دستگاه اقتصادی، کاربردی و قابل حمل برای تست پیوستگی و بررسی سیم‌بندی کابل‌های شبکه Ethernet است.

این دستگاه با قابلیت تشخیص قطعی، اتصال کوتاه، سیم‌های جابه‌جا شده، اتصال متقاطع و Split Pair، به تکنسین‌ها کمک می‌کند مشکلات رایج کابل‌کشی را سریع‌تر شناسایی کنند.

قابلیت تست کابل تا 304 متر، پشتیبانی از 24 شناسه Remote، واحد Remote جداشونده، صفحه‌نمایش بزرگ دارای نور پس‌زمینه و Tone Generator داخلی از مهم‌ترین ویژگی‌های این محصول محسوب می‌شوند.

اگر به دنبال یک تستر کابل شبکه حرفه‌ای و اقتصادی برای تست Wiremap، بررسی پیوستگی و عیب‌یابی سریع کابل‌های Ethernet هستید، Softing CableMaster 210 می‌تواند گزینه‌ای مناسب برای تکنسین‌های شبکه، نصابان کابل‌کشی و تیم‌های پشتیبانی IT باشد.
