معرفی VFI4 Visual Fault Identifier

دستگاه AFL VFI4 Visual Fault Identifier که با نام Visual Fault Locator (VFL) یا قلم لیزر فیبر نوری نیز شناخته می‌شود، یک ابزار حرفه‌ای و کاربردی برای تکنسین‌های نصب، راه‌اندازی، نگهداری و عیب‌یابی شبکه‌های فیبر نوری است.

VFI4 با استفاده از یک لیزر قرمز مرئی با طول موج 650 نانومتر، نور لیزر را داخل فیبر نوری تزریق می‌کند. در صورت وجود شکستگی، خم‌شدگی شدید، اتصال نامناسب کانکتورها یا سایر ایرادات، نور قرمز از محل مشکل نشت کرده و به تکنسین اجازه می‌دهد محل خرابی را به‌سرعت شناسایی کند.

این دستگاه برای بررسی فیبرهای Single-Mode و Multimode قابل استفاده است و به دلیل ابعاد کوچک، وزن کم و طراحی مقاوم، گزینه‌ای مناسب برای استفاده در محیط‌های کاری و پروژه‌های میدانی محسوب می‌شود.

ویژگی‌های کلیدی AFL VFI4

🔴 لیزر قرمز قدرتمند 650 نانومتر

VFI4 از یک منبع لیزر قرمز مرئی با طول موج 650nm استفاده می‌کند که امکان مشاهده نور خروجی از محل عیب در فیبر را فراهم می‌کند.

این ویژگی شناسایی سریع مشکلاتی مانند شکستگی، خم‌شدگی شدید و اتصالات نامناسب را آسان‌تر می‌کند.

⚡ توان خروجی 5 میلی‌وات

مدل استاندارد VFI4 دارای توان خروجی 5.0 mW بوده و می‌تواند فیبر را تا فاصله 10 کیلومتر برای عیب‌یابی و شناسایی مسیر تحت پوشش قرار دهد.

🔋 مدل کم‌توان VFI4-L

برای کاربردهایی که توان پایین‌تر مورد نیاز است، مدل VFI4-L ارائه شده است.

این مدل دارای توان خروجی 1.0 mW و برد تقریبی 4 کیلومتر است.

پشتیبانی از کانکتورهای مختلف فیبر نوری

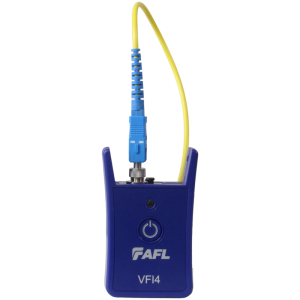

AFL VFI4 به رابط Universal Adapter مجهز شده است و امکان اتصال کانکتورهای متداول فیبر نوری را فراهم می‌کند.

آداپتور 2.5 میلی‌متری

آداپتور یونیورسال 2.5mm که همراه دستگاه ارائه می‌شود، از کانکتورهایی مانند:

• FC
• SC
• ST
• و سایر کانکتورهای سازگار

پشتیبانی می‌کند.

آداپتور 1.25 میلی‌متری

آداپتور 1.25mm نیز برای کانکتورهایی مانند:

• LC
• MU

مورد استفاده قرار می‌گیرد.

به این ترتیب، تکنسین می‌تواند بدون نیاز به تهیه آداپتورهای متعدد، VFI4 را با انواع مختلف کانکتورهای فیبر نوری مورد استفاده قرار دهد.

کاربردهای VFI4 در شبکه فیبر نوری تستر لیزر فیبر نوری Visual Fault Locator

شناسایی و ردیابی فیبر

یکی از کاربردهای اصلی VFI4، Fiber Tracing و شناسایی مسیر فیبر در زمان نصب و راه‌اندازی شبکه است.

نور قرمز قابل مشاهده به تکنسین کمک می‌کند فیبر موردنظر را در میان چندین فیبر شناسایی کند.

شناسایی کانکتورهای نامناسب

اتصال ناقص یا نامناسب کانکتور می‌تواند باعث ایجاد مشکل در لینک فیبر نوری شود. VFI4 می‌تواند با نشان دادن نشت نور از محل اتصال، به شناسایی کانکتورهای Poorly Mated کمک کند.

بررسی کانکتورهای FASTConnect

از VFI4 می‌توان برای بررسی نصب و صحت اتصال کانکتورهای میدانی AFL FASTConnect نیز استفاده کرد.

پیدا کردن خرابی در Dead Zone دستگاه OTDR

یکی از کاربردهای مهم VFI4، تکمیل عملکرد OTDR است.

OTDR در نزدیکی محل اتصال یا ابتدای لینک دارای محدوده‌ای به نام Dead Zone است که ممکن است شناسایی برخی خطاها در آن دشوار باشد. VFI4 می‌تواند در چنین شرایطی برای پیدا کردن خرابی‌های موجود در محدوده Dead Zone مورد استفاده قرار گیرد.

طراحی مقاوم و قابل حمل تستر لیزر فیبر نوری Visual Fault Locator

AFL VFI4 برای استفاده در شرایط واقعی محیط کار طراحی شده است. بدنه مقاوم دستگاه امکان استفاده در پروژه‌های نصب و تعمیر شبکه فیبر نوری را فراهم می‌کند.

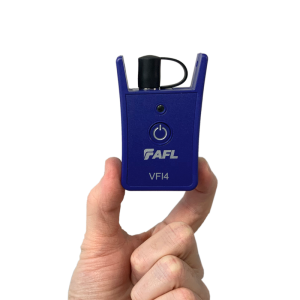

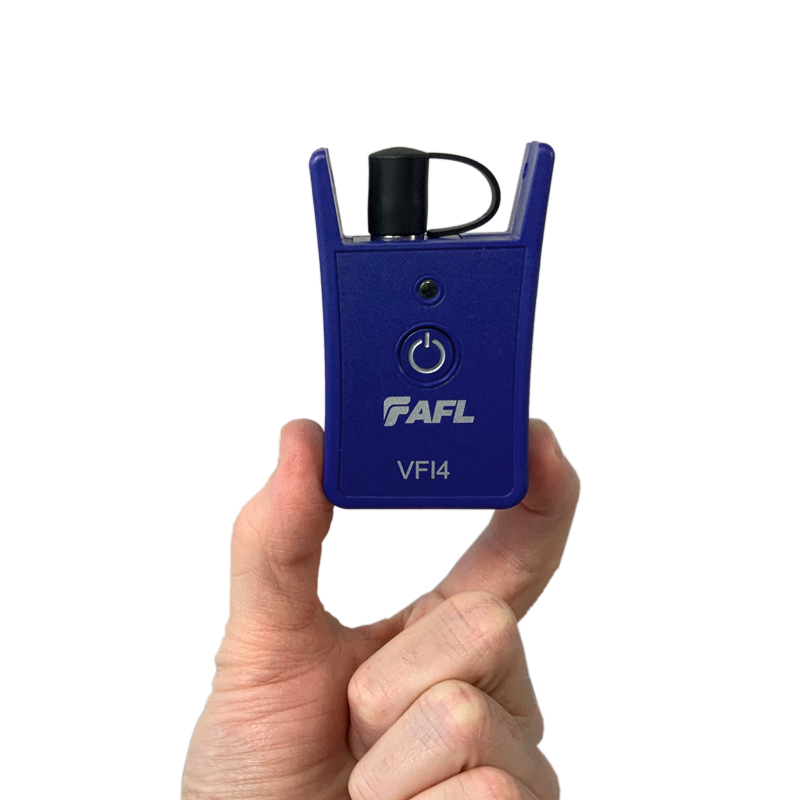

ابعاد جمع‌وجور این VFL باعث می‌شود به‌راحتی در کیف ابزار یا حتی به‌صورت متصل به جاکلیدی حمل شود.

همچنین قسمت‌های محافظ اطراف پورت لیزر از خروجی لیزر در هنگام حمل و استفاده محافظت می‌کنند.

دو حالت عملکرد CW و Pulsing

VFI4 دارای دو حالت عملکرد مختلف است:

• CW (Continuous Wave): انتشار مداوم نور لیزر
• Pulsing: انتشار نور به‌صورت پالسی

حالت پالسی می‌تواند برای شناسایی آسان‌تر فیبر در محیط‌هایی که چندین فیبر در کنار یکدیگر قرار دارند، کاربردی باشد.

باتری و مدت زمان کارکرد تستر لیزر فیبر نوری Visual Fault Locator

AFL VFI4 با استفاده از یک عدد باتری AA تغذیه می‌شود و می‌تواند تا حدود 30 ساعت به کار خود ادامه دهد.

استفاده از باتری استاندارد AA باعث می‌شود تأمین انرژی دستگاه در محیط‌های کاری و پروژه‌های میدانی ساده باشد.

کاربردهای اصلی تستر لیزر فیبر نوری Visual Fault Locator

این دستگاه برای طیف گسترده‌ای از فعالیت‌های نصب و نگهداری فیبر نوری کاربرد دارد:

• تست پیوستگی فیبر نوری
• شناسایی و ردیابی فیبر
• پیدا کردن شکستگی فیبر
• شناسایی خم‌شدگی شدید فیبر
• بررسی کانکتورهای معیوب
• بررسی اتصال کانکتورها
• تأیید صحت Splice
• تست کانکتورهای مکانیکی

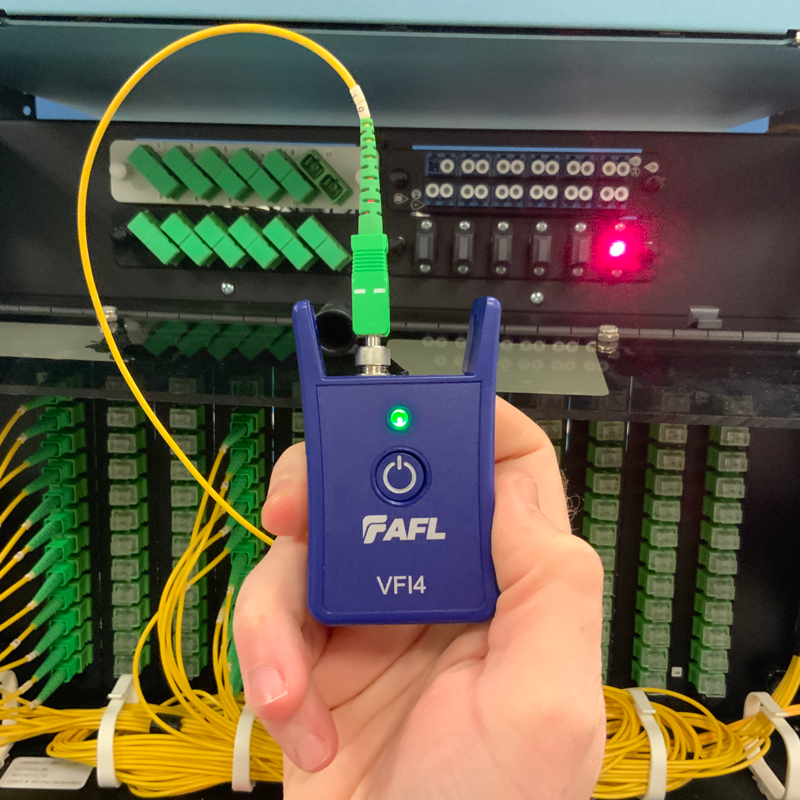

• شناسایی فیبر در Patch Panel
• بررسی مسیر فیبر هنگام عملیات Splicing
• پیدا کردن خطاهای داخل OTDR Dead Zone
• عیب‌یابی شبکه‌های Single-Mode
• عیب‌یابی شبکه‌های Multimode
• تست سریع فیبر در محل پروژه

جدول مشخصات فنی تستر لیزر فیبر نوری Visual Fault Locator

مزایای استفاده از تستر لیزر فیبر نوری Visual Fault Locator

AFL VFI4 یک ابزار کوچک اما بسیار کاربردی برای تکنسین‌های فیبر نوری است. برخلاف تجهیزات تست پیشرفته مانند OTDR که برای تحلیل دقیق مسیر فیبر استفاده می‌شوند، VFI4 یک راهکار سریع برای پیدا کردن بسیاری از ایرادات فیزیکی و اتصالات نامناسب ارائه می‌دهد.

مهم‌ترین مزایای این دستگاه عبارت‌اند از:

✅ لیزر قرمز قابل مشاهده با طول موج 650nm
✅ برد تا 10 کیلومتر در مدل استاندارد
✅ مدل کم‌توان VFI4-L با توان 1mW
✅ پشتیبانی از کانکتورهای FC، SC، ST، LC و MU
✅ مناسب برای فیبرهای Single-Mode و Multimode
✅ دارای حالت Continuous و Pulsing
✅ باتری AA با حداکثر 30 ساعت کارکرد
✅ طراحی مقاوم و مناسب استفاده میدانی
✅ ابعاد کوچک و قابلیت حمل آسان
✅ مناسب برای پیدا کردن خطاهای داخل OTDR Dead Zone
✅ مناسب برای تست و عیب‌یابی سریع فیبر نوری

تستر لیزر فیبر نوری Visual Fault Locator برای چه کسانی مناسب است؟

دستگاه AFL VFI4 انتخاب مناسبی برای افرادی است که به‌صورت حرفه‌ای در زمینه نصب و نگهداری شبکه‌های فیبر نوری فعالیت می‌کنند، از جمله:

• تکنسین‌های فیبر نوری
• نصابان شبکه FTTH
• شرکت‌های پیمانکار مخابرات
• کارشناسان شبکه و مخابرات
• تکنسین‌های دیتاسنتر
• تیم‌های نگهداری و تعمیرات شبکه
• متخصصان Splicing فیبر نوری
• پیمانکاران پروژه‌های FTTx
• مراکز تعمیر و نگهداری شبکه‌های نوری


جمع‌بندی تستر لیزر فیبر نوری Visual Fault Locator

AFL VFI4 Visual Fault Identifier یا VFL فیبر نوری یک ابزار حرفه‌ای، کوچک و قابل حمل برای شناسایی سریع مشکلات فیزیکی در شبکه‌های فیبر نوری است.

لیزر قرمز 650 نانومتری، توان خروجی 5mW، برد تا 10 کیلومتر، پشتیبانی از کانکتورهای متداول، دو حالت CW و Pulsing و قابلیت کار با فیبرهای Single-Mode و Multimode، این دستگاه را به ابزاری کاربردی برای نصب و عیب‌یابی فیبر نوری تبدیل کرده است.

همچنین مدل VFI4-L با توان 1mW و برد 4 کیلومتر برای کاربرانی که به یک منبع لیزر کم‌توان‌تر نیاز دارند، گزینه مناسبی است.

اگر به دنبال یک تستر لیزر فیبر نوری، Visual Fault Locator یا VFL حرفه‌ای و قابل حمل برای بررسی سریع شکستگی، خم‌شدگی، اتصالات معیوب و پیوستگی فیبر هستید، AFL VFI4 می‌تواند یکی از ابزارهای کاربردی در جعبه ابزار تکنسین فیبر نوری باشد.
