دستگاه فیوژن Fujikura 90R

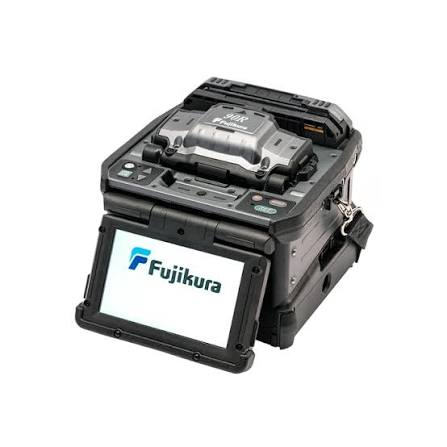

معرفی دستگاه فیوژن Fujikura 90R

Fujikura 90R یک دستگاه حرفه‌ای Mass Fusion Splicer برای جوش هم‌زمان چندین فیبر نوری است که به‌طور ویژه برای پروژه‌های شبکه‌های پرتراکم، دیتاسنترها، شبکه‌های Metro و Campus و لینک‌های Long-Haul طراحی شده است.

با افزایش روزافزون حجم انتقال داده، استفاده از کابل‌های فیبر نوری با تعداد رشته بالا به یک نیاز اساسی در زیرساخت‌های مدرن تبدیل شده است. در چنین پروژه‌هایی، جوش تک‌فیبر به‌صورت جداگانه می‌تواند زمان‌بر و پرهزینه باشد.

Fujikura 90R با تمرکز بر Ribbon Splicing، امکان افزایش چشمگیر سرعت عملیات جوش فیبر را فراهم می‌کند و راهکاری مناسب برای پروژه‌هایی است که از کابل‌های High-Density استفاده می‌کنند.

این دستگاه همچنین با استفاده از تجهیزات جانبی 16-Fiber امکان جوش Ribbon Fiberهای 16 رشته‌ای با Pitch برابر 200 µm را فراهم می‌کند.

ویژگی‌های اصلی دستگاه فیوژن Fujikura 90R

• دستگاه Mass Fusion Splicer حرفه‌ای
• مناسب برای Ribbon Fiber Splicing
• قابلیت کار با Ribbonهای 200 و 250 میکرومتر
• پشتیبانی از تجهیزات Universal Ribbon Prep برای 200 µm و 250 µm SWR
• امکان جوش Ribbonهای 16 فیبر
• پشتیبانی از Ribbon با Pitch برابر 200 µm
• سیستم Automated Splice Start
• عملکرد خودکار Wind Protector
• عملکرد خودکار Tube Heater
• سیستم ردیابی و پایش Cleaver
• ارتباط بی‌سیم برای Cleaver Tracking و نگهداری
• قابلیت چرخش خودکار تیغه
• پشتیبانی از مدیریت هم‌زمان تا 2 دستگاه Cleaver
• دارای V-Groove قابل تعویض توسط کاربر
• نمایشگر لمسی 5.0 اینچی
• رابط گرافیکی کاربری (GUI)
• امکان دانلود نرم‌افزار PC از خود دستگاه
• امکان دانلود Manual دستگاه از Splicer
• کیس حمل چندمنظوره با Workstation داخلی
• قابلیت اتصال کیس به سیستم Milwaukee PACKOUT™ با AFL Tote Solution

Mass Fusion Splicing چیست؟

در روش معمول Single Fiber Splicing، هر رشته فیبر به‌صورت جداگانه داخل دستگاه قرار گرفته و جوش داده می‌شود.

این روش برای پروژه‌های کوچک کاملاً کاربردی است؛ اما دستگاه فیوژن Fujikura 90R در شبکه‌هایی با تعداد بسیار زیاد فیبر، انجام صدها یا هزاران عملیات جوش می‌تواند زمان زیادی نیاز داشته باشد.

در Mass Fusion Splicing، چندین رشته فیبر Ribbon به‌صورت هم‌زمان آماده‌سازی و Splice می‌شوند.

به همین دلیل، این فناوری برای پروژه‌های:

• Data Center
• Metro Network
• Campus Network
• Long-Haul
• High-Density Fiber Network

اهمیت زیادی دارد.

Fujikura 90R یکی از دستگاه‌های تخصصی این حوزه است و برای پاسخگویی به افزایش تعداد فیبرها در زیرساخت‌های ارتباطی مدرن طراحی شده است.

جوش Ribbon Fiber با دستگاه فیوژن Fujikura 90R

Fujikura 90R برای استفاده در پروژه‌هایی طراحی شده که در آنها کابل‌های Ribbon Fiber به‌کار می‌روند.

با استفاده از تجهیزات جانبی مناسب، این دستگاه می‌تواند از Ribbonهای با ساختار:

• 200 µm
• 250 µm

پشتیبانی کند.

همچنین تجهیزات جانبی 16-Fiber امکان کار با Ribbonهای 16 رشته‌ای با Pitch برابر 200 µm را فراهم می‌کنند.

این قابلیت برای کابل‌های High-Density که در دیتاسنترها و شبکه‌های Metro و Campus استفاده می‌شوند اهمیت زیادی دارد.

پشتیبانی از 16 فیبر دستگاه فیوژن Fujikura 90R

یکی از قابلیت‌های مهم Fujikura 90R امکان توسعه سیستم برای 16-Fiber Ribbon Splicing است.

با استفاده از تجهیزات جانبی 16 فیبر، کاربران می‌توانند Ribbonهای 16 رشته‌ای با 200 µm Pitch را به‌صورت هم‌زمان Splice کنند.

این قابلیت در پروژه‌هایی که تعداد رشته‌های فیبر بسیار زیاد است، می‌تواند زمان کلی عملیات جوش را به میزان قابل‌توجهی کاهش دهد.

عملکردهای خودکار دستگاه فیوژن Fujikura 90R

Fujikura 90R بخش قابل‌توجهی از فرآیند Fusion Splicing را به‌صورت خودکار انجام می‌دهد.

از جمله این قابلیت‌ها می‌توان به موارد زیر اشاره کرد:

Automated Splice Start

شروع خودکار فرآیند Splicing.

Automated Wind Protector

عملکرد خودکار محافظ باد برای افزایش سرعت عملیات.

Automated Tube Heater

اجرای خودکار فرآیند Heat Shrink برای محافظ Splice.

Cleave Tracking

ردیابی و پایش وضعیت Cleaver.

Automatic Blade Rotation

چرخش خودکار تیغه برای مدیریت بهتر فرآیند Cleaving.

این قابلیت‌ها باعث می‌شوند زمان تکنسین برای مراحل دیگر آماده‌سازی فیبر آزاد شود.

Cleaver Tracking و ارتباط بی‌سیم

یکی از ویژگی‌های کاربردی دستگاه فیوژن Fujikura 90R ، قابلیت Cleaver Tracking با استفاده از ارتباط بی‌سیم است.

این سیستم امکان نظارت بهتر بر وضعیت Cleaver و نگهداری آن را فراهم می‌کند.

90R همچنین قابلیت مدیریت چرخش تیغه برای تا دو دستگاه Cleaver به‌صورت هم‌زمان را دارد.

این موضوع به بهبود مدیریت تجهیزات و حفظ کیفیت فرآیند Cleaving در پروژه‌های پرتعداد کمک می‌کند.

V-Groove قابل تعویض توسط کاربر

یکی از مزایای مهم Fujikura 90R، قابلیت Field Replaceable V-Groove است.

V-Groove یکی از بخش‌های مهم دستگاه فیوژن است که فیبرها در آن قرار می‌گیرند. در اثر استفاده طولانی‌مدت، آلودگی یا آسیب فیزیکی، ممکن است نیاز به تعویض داشته باشد.

در Fujikura 90R، کاربر می‌تواند V-Groove را در محل پروژه تعویض کند.

در کیت دستگاه نیز یک مجموعه یدکی ارائه می‌شود؛ بنابراین اگر V-Groove دیگر با تمیزکاری قابل استفاده نباشد یا به‌صورت اتفاقی آسیب ببیند، می‌توان مجموعه جدید را نصب کرده و در مدت کوتاهی عملیات Splicing را ادامه داد.

این قابلیت باعث کاهش زمان Downtime و افزایش بهره‌وری دستگاه در پروژه‌های میدانی می‌شود.

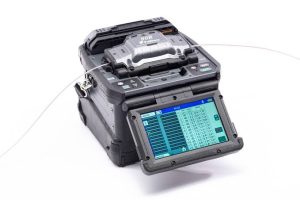

نمایشگر لمسی 5 اینچی

دستگاه فیوژن Fujikura 90R به یک نمایشگر لمسی 5.0 اینچی مجهز شده است.

رابط کاربری گرافیکی دستگاه (GUI) برای کنترل و مشاهده فرآیندهای مختلف طراحی شده و دسترسی به تنظیمات و اطلاعات دستگاه را ساده‌تر می‌کند.

نمایشگر لمسی باعث می‌شود تکنسین بتواند عملیات موردنظر را به شکل مستقیم از طریق صفحه انجام دهد.

دانلود نرم‌افزار و Manual از خود دستگاه

یکی از قابلیت‌های کاربردی Fujikura 90R این است که کاربر می‌تواند:

• نرم‌افزار PC
• Manual دستگاه

را مستقیماً از خود Splicer دریافت کند.

این ویژگی می‌تواند دسترسی تکنسین به منابع نرم‌افزاری و مستندات موردنیاز را ساده‌تر کند.

کیس حمل چندمنظوره با Workstation داخلی

Fujikura 90R همراه با یک Multi-Function Transit Case ارائه می‌شود که دارای Workstation داخلی است.

این طراحی باعث می‌شود کیس حمل علاوه بر محافظت از تجهیزات، در محل پروژه به‌عنوان یک فضای کاری برای تکنسین نیز مورد استفاده قرار گیرد.

با نصب AFL Tote Solution، کیس حمل 90R می‌تواند به سیستم Milwaukee PACKOUT™ متصل شود.

این قابلیت برای پیمانکاران و تکنسین‌هایی که نیاز به جابه‌جایی منظم تجهیزات در پروژه دارند، مزایایی مانند:

• حمل آسان‌تر
• سازمان‌دهی بهتر تجهیزات
• ثبات بیشتر
• صرفه‌جویی در زمان

را فراهم می‌کند.

کاربردهای دستگاه فیوژن Fujikura 90R

نصب کابل در دیتاسنتر

افزایش تعداد فیبرهای مورد استفاده در Data Center باعث شده استفاده از Ribbon Splicing اهمیت بیشتری پیدا کند.

Fujikura 90R برای نصب کابل‌های پرتعداد در دیتاسنترها گزینه‌ای مناسب است.

شبکه‌های Metro و Campus

این دستگاه برای شبکه‌های High Fiber Count Metro و Campus طراحی شده است؛ جایی که تعداد بالای فیبرها استفاده از Single Fiber Splicing را زمان‌بر می‌کند.

شبکه‌های Long-Haul

Fujikura 90R برای عملیات نصب و تعمیر لینک‌های Long-Haul Fiber Optic نیز کاربرد دارد.

تعمیر Trunk Cable

با استفاده از Splice-on MPO می‌توان از Fujikura 90R در برخی کاربردهای تعمیر Trunk Cable استفاده کرد.

کابل‌های High-Density

استفاده از Ribbon Splicing در کابل‌های High-Density باعث افزایش سرعت عملیات و کاهش زمان موردنیاز برای جوش تعداد زیادی فیبر می‌شود.

فناوری دستگاه فیوژن Fujikura 90R

یکی از عوامل افزایش استفاده از Ribbon Splicing در شبکه‌های مدرن، فناوری‌هایی مانند SpiderWeb Ribbon® (SWR®) است.

این فناوری امکان ایجاد کابل‌های با تراکم فیبر بالا را فراهم کرده و باعث شده Ribbon Splicing تنها به پروژه‌های سنتی محدود نباشد.

Fujikura 90R با تجهیزات Universal Ribbon Prep برای 200 µm و 250 µm SWR، دستگاه فیوژن Fujikura 90R برای چنین کاربردهایی آماده شده است.

مزایای دستگاه فیوژن Fujikura 90R

مشخصات فنی دستگاه فیوژن Fujikura 90R

Fujikura 90R برای چه پروژه‌هایی مناسب است؟

این دستگاه به‌طور ویژه برای پروژه‌هایی مناسب است که تعداد فیبر بالا و سرعت اجرای عملیات اهمیت زیادی دارد:

• دیتاسنترها
• شبکه‌های Enterprise با تراکم فیبر بالا
• شبکه‌های Campus
• شبکه‌های Metro
• پروژه‌های Long-Haul
• نصب کابل‌های Trunk
• تعمیر کابل‌های Trunk
• پروژه‌های Ribbon Fiber
• کابل‌های High-Density
• شبکه‌های دارای Ribbon با 200 µm Loose Fiber
• پروژه‌های توسعه زیرساخت فیبر نوری

جمع‌بندی دستگاه فیوژن Fujikura 90R

دستگاه فیوژن Fujikura 90R یک دستگاه تخصصی و قدرتمند برای Mass Fusion Splicing و Ribbon Fiber Splicing است که برای پاسخگویی به افزایش تعداد فیبرها در زیرساخت‌های ارتباطی مدرن طراحی شده است.

پشتیبانی از Ribbonهای 200 و 250 میکرومتر، قابلیت توسعه تا 16 فیبر، تجهیزات Universal Ribbon Prep، سیستم‌های خودکار Splicing و Tube Heater، Cleaver Tracking، V-Groove قابل تعویض و نمایشگر لمسی 5 اینچی از مهم‌ترین ویژگی‌های این دستگاه هستند.

Fujikura 90R به‌خصوص برای دیتاسنترها، شبکه‌های Metro و Campus، پروژه‌های Long-Haul و کابل‌های High-Density انتخاب مناسبی است؛ زیرا امکان انجام عملیات Ribbon Splicing با سرعت و بهره‌وری بالا را فراهم می‌کند.

در پروژه‌هایی که تعداد فیبر بسیار زیاد است، استفاده از Fujikura 90R می‌تواند نسبت به جوش تک‌فیبر، فرآیند اجرایی را سریع‌تر و مدیریت عملیات را ساده‌تر کند.
