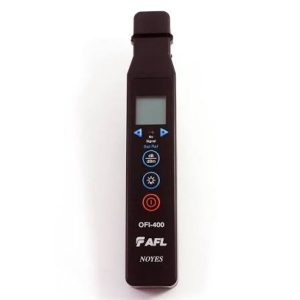

تستر AFL OFI-400

معرفی تستر AFL OFI-400

AFL OFI-400 Series Optical Fiber Identifier یک دستگاه حرفه‌ای، مقاوم و قابل‌حمل برای شناسایی فیبر نوری، تشخیص جهت ترافیک و اندازه‌گیری سطح توان سیگنال در فیبرهای Single Mode است.

این تستر فیبر نوری با طراحی دستی و کاربری آسان، بدون نیاز به قطع یا اختلال در ترافیک شبکه، می‌تواند وجود سیگنال نوری روی فیبر را تشخیص داده و جهت عبور ترافیک، سیگنال CW و تون‌های تست 270، 330، 1000 و 2000 هرتز را شناسایی کند.

یکی از مهم‌ترین مزایای AFL OFI-400 امکان شناسایی فیبر فعال (Live Fiber) بدون ایجاد اختلال در سرویس است. این قابلیت خطر قطع ناخواسته سرویس‌های فعال و ایجاد اختلال در شبکه را برای تکنسین کاهش می‌دهد.

ویژگی‌های اصلی تستر AFL OFI-400

• 5 سال گارانتی محصول
• فاصله زمانی پیشنهادی کالیبراسیون: 3 سال
• طراحی مقاوم، دستی و مناسب استفاده در محیط‌های کاری
• دارای Plunger دوحالته برای استفاده با انواع مختلف فیبر
• تشخیص جهت ترافیک نوری
• تشخیص سیگنال CW
• تشخیص تون‌های 270، 330، 1000 و 2000 Hz
• افت درج بسیار پایین (Low Insertion Loss)
• امکان شناسایی فیبر فعال بدون قطع سرویس
• قابلیت اندازه‌گیری توان هسته فیبر (Core Power)
• نمایشگر یکپارچه با نور پس‌زمینه
• طراحی ارگونومیک ماشه Macro-Bend
• تغذیه با 2 عدد باتری AAA با ولتاژ 1.5V
• قابلیت انجام هزاران تست با یک مجموعه باتری

شناسایی فیبر فعال بدون قطع سرویس تستر AFL OFI-400

یکی از مهم‌ترین کاربردهای AFL OFI-400، شناسایی فیبرهای فعال در شبکه است.

در بسیاری از پروژه‌های مخابراتی و زیرساخت فیبر نوری، تکنسین باید یک فیبر مشخص را در میان تعداد زیادی رشته شناسایی کند. قطع کردن فیبر برای انجام این کار می‌تواند باعث اختلال یا حتی قطعی سرویس مشتری شود.

OFI-400 بدون نیاز به قطع ترافیک، دستگاه را روی فیبر موردنظر قرار داده و با ایجاد یک Macro-Bend کنترل‌شده مقدار بسیار کمی از نور را برای تحلیل دریافت می‌کند.

به این ترتیب، تکنسین می‌تواند وجود سیگنال و اطلاعات مربوط به آن را بررسی کند، بدون اینکه فرآیند تست باعث اختلال قابل‌توجه در سیگنال شبکه شود.

تشخیص جهت ترافیک و سیگنال‌های تست تستر AFL OFI-400

AFL OFI-400 می‌تواند علاوه بر تشخیص وجود سیگنال، اطلاعات بیشتری درباره سیگنال موجود روی فیبر ارائه دهد.

این دستگاه قابلیت تشخیص موارد زیر را دارد:

• جهت حرکت ترافیک نوری
• سیگنال Continuous Wave یا CW
• تون تست 270 Hz
• تون تست 330 Hz
• تون تست 1000 Hz
• تون تست 2000 Hz

این قابلیت برای Fiber Identification، Fiber Tracing و عیب‌یابی شبکه فیبر نوری بسیار کاربردی است.

طراحی Optical Head بدون نیاز به تعویض آداپتور

یکی از نقاط قوت مهم سری OFI-400 طراحی منحصر‌به‌فرد هد نوری آن است.

این دستگاه دارای یک Plunger دوحالته (2-Position Plunger) است که امکان استفاده از آن را با طیف متنوعی از فیبرها فراهم می‌کند.

در نتیجه، برخلاف برخی Optical Fiber Identifierهای دیگر، نیازی به خرید، نگهداری و تعویض Plungerهای مختلف برای تست انواع فیبر وجود ندارد.

فیبرهای قابل استفاده تستر AFL OFI-400

• فیبر 250 µm
• فیبر 900 µm
• فیبرهای Ribbon
• فیبرهای روکش‌دار 2 mm
• فیبرهای روکش‌دار 3 mm در مدل OFI-400C

این ویژگی باعث کاهش تجهیزات جانبی موردنیاز تکنسین و افزایش سرعت عملیات تست در محل پروژه می‌شود.

فناوری Macro-Bend با افت درج پایین تستر AFL OFI-400

هد نوری AFL OFI-400 با ایجاد یک Macro-Bend کنترل‌شده و ایمن مقدار بسیار کمی از نور موجود در فیبر را به بیرون هدایت می‌کند.

این نور برای تحلیل و شناسایی سیگنال توسط دستگاه استفاده می‌شود.

طراحی Optical Head باعث شده افت درج ایجادشده توسط این خم کنترل‌شده بسیار پایین باشد؛ بنابراین فرآیند اندازه‌گیری تأثیر قابل‌توجهی بر سیگنال موجود در فیبر ندارد و سلامت فیبر نیز در فرآیند تست حفظ می‌شود.

این ویژگی برای تست Live Fiber اهمیت زیادی دارد؛ زیرا تکنسین می‌تواند فیبر را بررسی کند بدون اینکه تست، به‌صورت قابل‌توجهی روی عملکرد لینک تأثیر بگذارد.

نمایشگر دارای نور پس‌زمینه تستر AFL OFI-400

AFL OFI-400 به نمایشگر یکپارچه مجهز شده است که دارای Backlight بوده و امکان استفاده از دستگاه را در محیط‌های کم‌نور نیز فراهم می‌کند.

این ویژگی برای تکنسین‌هایی که در رک، دیتاسنتر، اتاق تجهیزات یا محیط‌های کاری با نور محدود فعالیت می‌کنند، کاربردی است.

باتری و قابلیت انجام هزاران تست تستر AFL OFI-400

AFL OFI-400 با استفاده از 2 عدد باتری AAA با ولتاژ 1.5V کار می‌کند.

استفاده از باتری‌های استاندارد باعث می‌شود تهیه و تعویض باتری در محیط پروژه ساده باشد.

طبق مشخصات سازنده، دستگاه می‌تواند با یک مجموعه باتری هزاران تست فیبر نوری انجام دهد و سپس نیاز به تعویض باتری داشته باشد.

مدل‌های سری تستر AFL OFI-400

سری OFI-400 در سه مدل اصلی ارائه می‌شود:

AFL OFI-400

مدل استاندارد برای شناسایی و اندازه‌گیری توان سیگنال در فیبرهای نوری و کاربردهای عمومی تست فیبر.

مشخصات کلیدی:

• Insertion Loss: 0.8 dB @ 1310 nm
• Detection Sensitivity: -45 dBm @ 1310 nm با فیبر 250 µm
• Power Measurement: از +13 تا -50 dBm @ 1550 nm با فیبر 250 µm

تستر AFL OFI-400

مدل OFI-400C برای استفاده با فیبرهای روکش‌دار 2 mm و 3 mm طراحی شده است و گزینه مناسبی برای کاربردهایی است که نیاز به تست کابل‌های Jacketed دارند.

مشخصات کلیدی:

• Insertion Loss: 1.0 dB @ 1310 nm
• Detection Sensitivity: -40 dBm @ 1550 nm با فیبر 3 mm
• Power Measurement: از +13 تا -40 dBm @ 1550 nm با فیبر 3 mm

AFL OFI-400HP

مدل OFI-400HP برای شناسایی فیبرهایی با سطح توان نوری بالا طراحی شده است.

این مدل برای شناسایی فیبرهای High Power در مدارهای نوری کاربرد دارد و دامنه اندازه‌گیری توان بالاتری نسبت به مدل‌های استاندارد ارائه می‌دهد.

مشخصات کلیدی:

• Insertion Loss: 0.5 dB @ 1310 nm
• Detection Sensitivity: -40 dBm @ 1550 nm با فیبر 3 mm
• Power Measurement: از +33 تا -40 dBm @ 1550 nm با فیبر 3 mm

جدول مقایسه مدل‌های AFL OFI-400

کاربردهای تستر AFL OFI-400

این تستر فیبر نوری برای طیف وسیعی از کاربردهای نگهداری و راه‌اندازی شبکه مناسب است:

• شناسایی Live Fiber
• تشخیص وجود سیگنال نوری
• تشخیص جهت ترافیک
• اندازه‌گیری توان هسته فیبر
• شناسایی و ردیابی فیبر
• Fiber Tracing
• عیب‌یابی شبکه‌های فیبر نوری
• تشخیص سیگنال‌های CW
• تشخیص تون‌های تست
• شناسایی فیبرهای با توان بالا در مدل OFI-400HP
• تست فیبرهای Jacketed در مدل OFI-400C
• تعمیر و نگهداری شبکه‌های مخابراتی
• عملیات نصب و راه‌اندازی فیبر نوری

مزایای تستر AFL OFI-400 برای تکنسین‌های شبکه

جلوگیری از قطعی ناخواسته سرویس

شناسایی فیبر فعال بدون نیاز به قطع ترافیک، خطر ایجاد Outage توسط تکنسین را کاهش می‌دهد.

بدون نیاز به آداپتورهای متعدد

طراحی Plunger دوحالته باعث می‌شود دستگاه با انواع مختلف فیبر قابل استفاده باشد.

اندازه‌گیری توان نوری

OFI-400 علاوه بر Fiber Identification، امکان بررسی سطح توان سیگنال را نیز فراهم می‌کند.

مقاوم و قابل حمل

طراحی Hand-Held و مقاوم دستگاه آن را برای استفاده در محل پروژه مناسب کرده است.

کاربری ساده

عملیات تست با قرار دادن فیبر در Optical Head و فعال کردن مکانیزم دستگاه به‌سادگی انجام می‌شود.

اقلام داخل بسته‌بندی تستر AFL OFI-400

طبق اطلاعات سفارش محصول، هر مدل به‌صورت زیر عرضه می‌شود:

مشخصات فنی تستر AFL OFI-400
