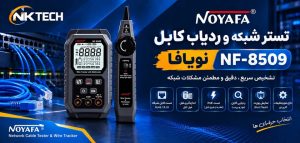

تستر شبکه و ردیاب کابل نویافا مدل NF-8509
تستر شبکه و ردیاب کابل نویافا مدل NF-8509 یک ابزار چندمنظوره و کاربردی برای متخصصان شبکه، تکنسین‌های برق و تعمیرکاران است که علاوه بر قابلیت‌های کامل تست و ردیابی کابل، به یک مولتی‌متر دیجیتال داخلی نیز مجهز شده است. این ترکیب باعث می‌شود NF-8509 بتواند بسیاری از نیازهای تست شبکه و اندازه‌گیری‌های الکتریکی را با یک دستگاه پوشش دهد.
این دستگاه برای تست کابل شبکه RJ45، ردیابی سیم و کابل، تست طول کابل، تست PoE، شناسایی پورت شبکه، تست اتصال و اندازه‌گیری پارامترهای الکتریکی طراحی شده است.
ویژگی‌های تستر شبکه NF-8509
ردیابی و پیدا کردن کابل
یکی از مهم‌ترین قابلیت‌های NF-8509، امکان ردیابی سیم و کابل است. با استفاده از فرستنده و گیرنده دستگاه می‌توان کابل موردنظر را در میان تعداد زیادی کابل شناسایی و مسیر آن را پیدا کرد.
این قابلیت برای عیب‌یابی کابل‌هایی که در مسیرهای طولانی، داخل دیوار، سقف، کف یا تابلوهای مختلف قرار گرفته‌اند بسیار کاربردی است.
تست Wire Mapping
NF-8509 امکان بررسی ترتیب و اتصال رشته‌های کابل شبکه را فراهم می‌کند. به کمک این قابلیت می‌توان وضعیت سیم‌بندی کابل RJ45 را بررسی و مشکلاتی مانند قطع بودن، جابه‌جایی یا اتصال نادرست رشته‌ها را شناسایی کرد.
تست طول کابل
یکی دیگر از امکانات کاربردی این تستر، اندازه‌گیری طول کابل شبکه است. NF-8509 می‌تواند طول کابل را در محدوده 5 تا 200 متر با دقت اعلام‌شده توسط سازنده اندازه‌گیری کند.
این قابلیت هنگام عیب‌یابی کابل‌کشی و بررسی مسیرهای طولانی بسیار مفید است.
تست PoE
NF-8509 قابلیت تشخیص PoE را نیز در اختیار کاربر قرار می‌دهد و امکان بررسی تغذیه PoE روی کابل را فراهم می‌کند. این ویژگی برای تکنسین‌هایی که با سوئیچ‌های PoE، دوربین‌های مداربسته تحت شبکه، اکسس‌پوینت‌ها و تجهیزات شبکه سروکار دارند، کاربرد زیادی دارد.
شناسایی پورت شبکه
با قابلیت Port Flash می‌توان پورت متصل به کابل را روی سوئیچ یا تجهیزات شبکه شناسایی کرد. این ویژگی زمانی بسیار کاربردی است که تعداد زیادی کابل در رک یا اتاق سرور وجود داشته باشد و مشخص نباشد کابل موردنظر به کدام پورت متصل است.
NF-8509 امکان تشخیص سرعت‌های 10Mbps، 100Mbps و 1000Mbps را نیز در این بخش پشتیبانی می‌کند.
مولتی‌متر دیجیتال داخلی
یکی از نقاط قوت NF-8509 نسبت به بسیاری از تسترهای معمول شبکه، وجود مولتی‌متر دیجیتال داخلی است.
این بخش امکان انجام تست‌ها و اندازه‌گیری‌های مختلف را فراهم می‌کند، از جمله:
- اندازه‌گیری ولتاژ AC و DC
- اندازه‌گیری جریان AC/DC
- اندازه‌گیری مقاومت
- تست پیوستگی مدار
- تست دیود
- اندازه‌گیری فرکانس
- نمایش دمای محیط
- تشخیص ولتاژ بدون تماس یا NCV
محدوده اندازه‌گیری مقاومت دستگاه طبق مشخصات سازنده 600Ω تا 60MΩ و محدوده اندازه‌گیری ولتاژ 600mV تا 610V است.
قابلیت NCV
قابلیت NCV یا تشخیص ولتاژ بدون تماس به تکنسین اجازه می‌دهد وجود ولتاژ AC را بدون تماس مستقیم پراب با هادی بررسی کند.
این ویژگی در هنگام بررسی کابل‌ها و مدارهای الکتریکی می‌تواند برای تشخیص اولیه وجود ولتاژ بسیار کاربردی باشد؛ البته برای کار ایمن با مدارهای برق باید محدودیت‌های دستگاه و دستورالعمل سازنده رعایت شود.
نمایشگر LCD با نور پس‌زمینه
NF-8509 به نمایشگر دیجیتال مجهز است که اطلاعات مربوط به تست‌ها و اندازه‌گیری‌ها را به شکل واضح نمایش می‌دهد. وجود نور پس‌زمینه نیز استفاده از دستگاه را در محیط‌های کم‌نور مانند رک، اتاق سرور و تابلوهای برق راحت‌تر می‌کند.
باتری و طراحی دستگاه
واحد اصلی NF-8509 از یک باتری لیتیومی 3.7V با ظرفیت 1500mAh استفاده می‌کند و دستگاه دارای قابلیت خاموش‌شدن خودکار نیز هست. گیرنده دستگاه نیز با باتری 9 ولت کار می‌کند.
طراحی دستگاه به‌صورت دو بخش اصلی فرستنده و گیرنده انجام شده است تا ردیابی کابل‌ها و انجام تست‌های مختلف ساده‌تر شود.
مزایای تستر شبکه نویافا NF-8509
- ترکیب تستر شبکه، ردیاب کابل و مولتی‌متر در یک دستگاه
- مناسب برای تست و عیب‌یابی کابل‌های شبکه
- قابلیت ردیابی کابل و سیم
- تست Wire Mapping
- اندازه‌گیری طول کابل تا 200 متر
- تست PoE
- شناسایی پورت متصل به کابل
- تشخیص سرعت پورت‌های 10/100/1000Mbps
- اندازه‌گیری ولتاژ AC/DC
- اندازه‌گیری مقاومت و جریان
- تست دیود و پیوستگی
- قابلیت NCV
- نمایش دمای محیط
- دارای نمایشگر دیجیتال با نور پس‌زمینه
- مناسب برای تکنسین‌های شبکه و برق
کاربردهای NF-8509
تستر نویافا NF-8509 را می‌توان در محیط‌ها و پروژه‌های مختلفی استفاده کرد، از جمله:
نصب و راه‌اندازی شبکه:
برای تست کابل‌های شبکه، بررسی سیم‌بندی، اندازه‌گیری طول کابل و پیدا کردن کابل موردنظر.
اتاق سرور و دیتاسنتر:
برای شناسایی کابل‌ها و پورت‌های متصل به سوئیچ و عیب‌یابی سریع کابل‌کشی.
شبکه‌های دوربین مداربسته:
برای بررسی کابل‌های شبکه دوربین‌ها، تست PoE و شناسایی مشکلات کابل‌کشی.
تأسیسات برق و الکترونیک:
به کمک مولتی‌متر داخلی می‌توان پارامترهای مختلف الکتریکی را اندازه‌گیری و مدارها را بررسی کرد.
تعمیر و نگهداری:
ترکیب قابلیت ردیابی کابل و مولتی‌متر باعث می‌شود تکنسین برای بسیاری از تست‌های روزمره به حمل چند ابزار مختلف نیاز نداشته باشد.
مشخصات فنی NF-8509
| مشخصه | مقدار |
|---|---|
| مدل | NOYAFA NF-8509 |
| نوع دستگاه | تستر شبکه، ردیاب کابل و مولتی‌متر |
| تست کابل شبکه | RJ45 |
| تست Wire Mapping | دارد |
| ردیابی کابل RJ45 | تا 600 متر |
| تست طول کابل | 5 تا 200 متر |
| تست Port Flash | 10/100/1000Mbps |
| تست PoE | دارد |
| تشخیص ولتاژ بدون تماس | NCV |
| اندازه‌گیری مقاومت | 600Ω تا 60MΩ |
| اندازه‌گیری ولتاژ | 600mV تا 610V |
| اندازه‌گیری جریان | 1mA تا 3A DC |
| تست دیود | دارد |
| تست پیوستگی | دارد |
| نمایش دمای محیط | دارد |
| باتری فرستنده | لیتیومی 3.7V / 1500mAh |
| ابعاد فرستنده | 137.5 × 76 × 34 میلی‌متر |
| ابعاد گیرنده | 204.9 × 38 × 29 میلی‌متر |
مشخصات فوق بر اساس اطلاعات منتشرشده توسط NOYAFA تهیه شده است.
جمع‌بندی تستر شبکه و ردیاب کابل نویافا مدل NF-8509
NOYAFA NF-8509 را می‌توان یک ابزار ترکیبی برای تکنسین‌هایی دانست که هم با شبکه و کابل‌کشی و هم با تجهیزات و مدارهای الکتریکی سروکار دارند. وجود قابلیت‌هایی مانند ردیابی کابل، Wire Mapping، تست طول کابل، تست PoE، Port Flash و مولتی‌متر دیجیتال باعث شده این دستگاه طیف گسترده‌ای از نیازهای تست و عیب‌یابی را پوشش دهد.
اگر به دنبال یک ابزار چندکاره برای تست و عیب‌یابی کابل شبکه، پیدا کردن مسیر سیم‌ها و انجام اندازه‌گیری‌های الکتریکی هستید، NF-8509 می‌تواند این وظایف را در یک دستگاه ترکیب کند.
