تستر شبکه سافتینگ مدل WireXpert 500

تستر شبکه سافتینگ مدل WireXpert 500 یکی از تجهیزات حرفه‌ای برای تست و سرتیفیکیشن کابل‌های شبکه مسی است که توسط شرکت معتبر Softing IT Networks طراحی شده است. این دستگاه با قابلیت تست کابل‌کشی ساخت‌یافته تا فرکانس 500 مگاهرتز، گزینه‌ای مناسب برای پیمانکاران شبکه، متخصصان کابل‌کشی و شرکت‌هایی است که نیاز به بررسی و تایید کیفیت لینک‌های شبکه دارند.

کیفیت کابل‌کشی یکی از مهم‌ترین عوامل در عملکرد صحیح شبکه‌های کامپیوتری است. استفاده از کابل و تجهیزات باکیفیت به‌تنهایی کافی نیست و نصب نادرست کانکتورها، پانچ نامناسب کابل یا وجود مشکلاتی مانند تداخل و افت سیگنال می‌تواند عملکرد شبکه را تحت تاثیر قرار دهد. به همین دلیل استفاده از یک دستگاه سرتیفایر حرفه‌ای مانند WireXpert 500 اهمیت زیادی دارد.

این دستگاه قابلیت تست و سرتیفیکیشن کابل‌های Cat 5e، Cat 6 و Cat 6A را فراهم می‌کند و می‌تواند برای پروژه‌های کابل‌کشی ساخت‌یافته، شبکه‌های سازمانی، ساختمان‌های اداری و بسیاری از پروژه‌های حرفه‌ای مورد استفاده قرار گیرد.

مشخصات تستر شبکه Softing WireXpert 500

WireXpert 500 یک تستر حرفه‌ای کابل شبکه است که اندازه‌گیری‌ها را در محدوده فرکانسی 1 تا 500 مگاهرتز انجام می‌دهد. این محدوده فرکانسی برای تست و سرتیفیکیشن کابل‌کشی‌های Cat 5e، Cat 6 و Cat 6A مناسب است.

از مهم‌ترین مشخصات این دستگاه می‌توان به موارد زیر اشاره کرد:

• قابلیت تست و سرتیفیکیشن کابل‌های شبکه Cat 5e
• قابلیت تست کابل‌های Cat 6
• قابلیت تست کابل‌های Cat 6A
• محدوده فرکانسی اندازه‌گیری از 1 تا 500 مگاهرتز
• پشتیبانی از استانداردهای TIA
• پشتیبانی از استانداردهای ISO/IEC
• پشتیبانی از استاندارد EN 50173
• قابلیت تست Permanent Link
• قابلیت تست Channel
• پشتیبانی از تست E2E در نسخه‌ها و پیکربندی‌های مربوطه
• قابلیت تست کابل‌های Patch Cord
• حداکثر طول کابل در تست دو سر تا 500 متر
• قابلیت بررسی Wiremap
• اندازه‌گیری مقاومت حلقه یا Loop Resistance
• قابلیت اندازه‌گیری طول کابل
• اندازه‌گیری Propagation Delay
• اندازه‌گیری Delay Skew
• اندازه‌گیری Attenuation
• اندازه‌گیری NEXT و Power Sum NEXT
• اندازه‌گیری ACR-F و Power Sum ACR-F
• اندازه‌گیری Return Loss
• پشتیبانی از ACR-N و PSACR-N
• قابلیت تشخیص پیشرفته محل خطا
• مجهز به سیستم Time Domain Fault Locator
• صفحه‌نمایش صنعتی 5 اینچی
• قابلیت مشاهده و کنترل از هر دو واحد دستگاه
• قابلیت ذخیره‌سازی نتایج تست
• پشتیبانی از حافظه USB
• مجهز به پورت RJ45 Ethernet
• باتری لیتیوم یونی قابل شارژ
• بیش از 8 ساعت زمان کار مداوم
• بدنه مقاوم با پوشش محافظ لاستیکی

تست و سرتیفیکیشن کابل شبکه Cat 5e، Cat 6 و Cat 6A

یکی از مهم‌ترین کاربردهای WireXpert 500، تست و سرتیفیکیشن حرفه‌ای کابل‌های شبکه است.

این دستگاه می‌تواند برای بررسی کیفیت لینک‌های شبکه در پروژه‌های کابل‌کشی ساخت‌یافته مورد استفاده قرار گیرد و به تکنسین کمک کند تا از مطابقت کابل‌کشی با استاندارد موردنظر اطمینان حاصل کند.

کابل‌های Cat 6A به‌طور گسترده در شبکه‌های پرسرعت و زیرساخت‌های 10 گیگابیت اترنت استفاده می‌شوند. برای اطمینان از عملکرد صحیح این شبکه‌ها، باید پارامترهای مختلف کابل با دقت بررسی شوند.

WireXpert 500 اطلاعات دقیقی درباره کیفیت کابل‌کشی ارائه می‌دهد و می‌تواند مشکلات احتمالی را پیش از راه‌اندازی کامل شبکه شناسایی کند.

بررسی Wiremap و ساختار سیم‌بندی کابل

یکی از مهم‌ترین تست‌های انجام‌شده توسط WireXpert 500، بررسی Wiremap است.

این قابلیت برای بررسی نحوه اتصال صحیح سیم‌ها و زوج‌های کابل مورد استفاده قرار می‌گیرد. مشکلات مربوط به اتصال کابل می‌توانند باعث اختلال در عملکرد شبکه شوند.

با استفاده از Wiremap می‌توان مشکلاتی مانند موارد زیر را شناسایی کرد:

• قطعی سیم
• اتصال اشتباه سیم‌ها
• جابه‌جایی زوج‌ها
• اتصال کوتاه
• مشکلات مربوط به ساختار کابل

این قابلیت به تکنسین کمک می‌کند پیش از انجام تست‌های کامل، مشکلات اولیه کابل‌کشی را شناسایی کند.

اندازه‌گیری NEXT و تداخل بین زوج‌های کابل

یکی از پارامترهای مهم در تست کابل شبکه، NEXT یا Near End Crosstalk است.

NEXT میزان تداخل سیگنال بین زوج‌های مختلف کابل را بررسی می‌کند. هرچه کیفیت کابل‌کشی بهتر باشد، میزان تداخل ناخواسته بین زوج‌ها کنترل‌شده‌تر خواهد بود.

WireXpert 500 می‌تواند پارامترهای Pair-to-Pair NEXT و Power Sum NEXT را اندازه‌گیری کند.

این اطلاعات نقش مهمی در بررسی کیفیت کابل‌کشی و ارزیابی عملکرد شبکه‌های پرسرعت دارند.

اندازه‌گیری Return Loss

پارامتر Return Loss میزان بازگشت سیگنال در مسیر کابل را بررسی می‌کند.

وجود مشکلاتی مانند کیفیت پایین اتصال، نصب نادرست کانکتور یا آسیب‌دیدگی کابل می‌تواند باعث افزایش بازگشت سیگنال شود.

WireXpert 500 این پارامتر را با دقت اندازه‌گیری می‌کند و به کاربر کمک می‌کند مشکلات احتمالی موجود در لینک را شناسایی کند.

اندازه‌گیری طول کابل و مقاومت حلقه

این دستگاه قابلیت اندازه‌گیری طول کابل را تا 500 متر در تست دو سر دارد.

دقت اندازه‌گیری طول کابل برابر با حدود ±0.5 متر است.

همچنین WireXpert 500 می‌تواند مقاومت حلقه کابل را در محدوده 0 تا 40 اهم اندازه‌گیری کند.

بررسی طول و مقاومت کابل می‌تواند اطلاعات مفیدی درباره وضعیت لینک شبکه در اختیار تکنسین قرار دهد.

اندازه‌گیری Propagation Delay و Delay Skew

در شبکه‌های پرسرعت، زمان انتقال سیگنال اهمیت زیادی دارد.

Propagation Delay زمان لازم برای انتقال سیگنال در کابل را بررسی می‌کند.

Delay Skew نیز اختلاف زمان انتقال سیگنال بین زوج‌های مختلف کابل را اندازه‌گیری می‌کند.

وجود اختلاف زیاد بین زوج‌ها می‌تواند روی عملکرد شبکه تاثیر منفی بگذارد. WireXpert 500 این پارامترها را بررسی کرده و اطلاعات لازم را در اختیار کاربر قرار می‌دهد.

قابلیت تشخیص پیشرفته محل خطا

یکی از مزایای مهم Softing WireXpert 500، قابلیت تشخیص پیشرفته محل خطا در کابل است.

این دستگاه از سیستم Time Domain Fault Locator برای کمک به شناسایی محل احتمالی مشکلات مربوط به پارامترهایی مانند:

• Return Loss
• NEXT

استفاده می‌کند.

این قابلیت باعث می‌شود تکنسین تنها با مشاهده نتیجه Fail مواجه نشود و بتواند اطلاعات بیشتری درباره محل احتمالی مشکل در مسیر کابل دریافت کند.

در نتیجه، فرآیند عیب‌یابی سریع‌تر شده و زمان موردنیاز برای پیدا کردن ایراد کاهش پیدا می‌کند.

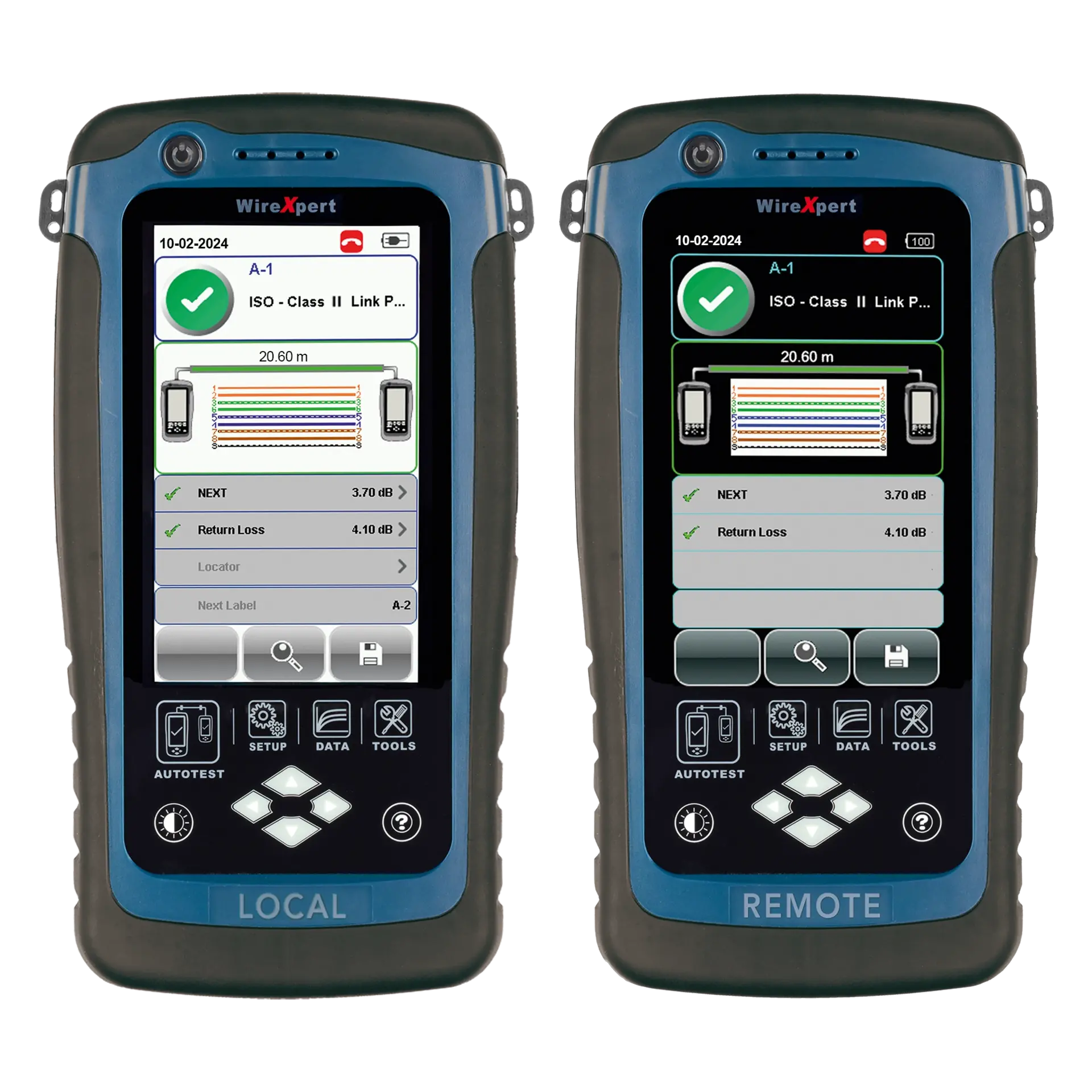

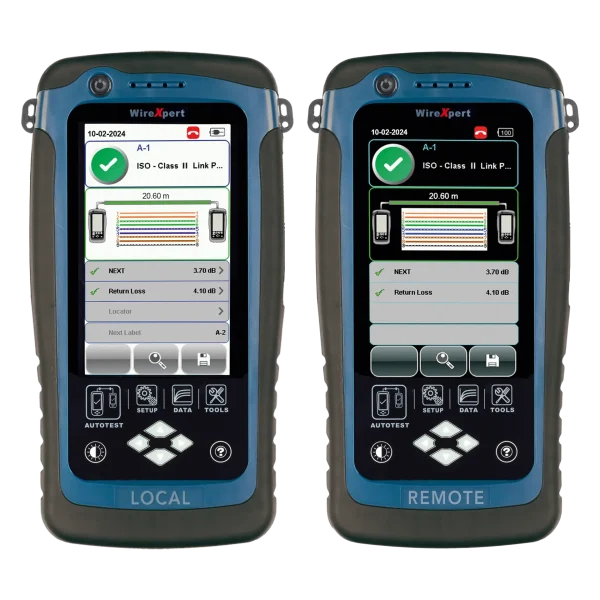

سیستم Dual Control System یا DCS

WireXpert 500 از فناوری Dual Control System یا DCS استفاده می‌کند.

این سیستم شامل دو دستگاه مشابه برای بخش‌های Local و Remote است و هر دو واحد قابلیت‌های کاربردی دارند.

کاربر می‌تواند از هر دو سمت لینک:

• نتایج تست را مشاهده کند
• نتایج را ذخیره کند
• تست Autotest را اجرا کند

این ویژگی باعث افزایش سرعت کار در پروژه‌های کابل‌کشی می‌شود، زیرا تکنسین برای انجام بسیاری از عملیات نیازی به مراجعه مداوم به سمت دیگر کابل ندارد.

قابلیت Autotest برای افزایش سرعت تست

در پروژه‌های بزرگ، تعداد زیادی کابل شبکه باید تست شوند. انجام دستی تمام مراحل برای هر لینک می‌تواند زمان زیادی نیاز داشته باشد.

قابلیت Autotest در WireXpert 500 به کاربران کمک می‌کند تست‌های موردنیاز را با سرعت بیشتری انجام دهند.

پس از اجرای تست، دستگاه نتیجه را نمایش می‌دهد و اطلاعات مربوط به پارامترهای مختلف کابل در اختیار کاربر قرار می‌گیرد.

این ویژگی برای پیمانکاران شبکه که در پروژه‌های بزرگ فعالیت می‌کنند، بسیار کاربردی است.

ذخیره‌سازی نتایج و تهیه گزارش

مستندسازی یکی از مهم‌ترین بخش‌های پروژه‌های حرفه‌ای کابل‌کشی است.

WireXpert 500 قابلیت ذخیره نتایج تست را دارد و می‌تواند اطلاعات مربوط به پروژه را برای بررسی‌های بعدی نگهداری کند.

این دستگاه امکان ذخیره تعداد زیادی نتیجه تست را فراهم می‌کند و کاربران می‌توانند از حافظه USB نیز برای انتقال اطلاعات استفاده کنند.

نرم‌افزار گزارش‌گیری eXport نیز برای مدیریت و تهیه گزارش از نتایج تست کاربرد دارد.

تهیه گزارش حرفه‌ای به پیمانکار کمک می‌کند نتایج تست و کیفیت کابل‌کشی را به کارفرما ارائه دهد.

طراحی مقاوم و مناسب محیط‌های کاری

WireXpert 500 برای استفاده در محیط‌های حرفه‌ای طراحی شده است.

بدنه دستگاه دارای طراحی مقاوم با پوشش محافظ لاستیکی است و می‌تواند شرایط کاری پروژه‌های نصب و راه‌اندازی شبکه را تحمل کند.

این دستگاه برای مقاومت در برابر سقوط از ارتفاع حدود 1.5 متر طراحی شده است که یک ویژگی مهم برای تجهیزات قابل حمل محسوب می‌شود.

صفحه‌نمایش صنعتی 5 اینچی نیز مشاهده اطلاعات و کار با دستگاه را ساده‌تر می‌کند.

باتری قابل شارژ با بیش از 8 ساعت کار

WireXpert 500 از باتری لیتیوم یونی قابل شارژ استفاده می‌کند.

باتری دستگاه قابلیت کار مداوم بیش از 8 ساعت را فراهم می‌کند و برای پروژه‌هایی که نیاز به تست تعداد زیادی کابل دارند، بسیار کاربردی است.

باتری قابل تعویض و شارژ شدن دستگاه نیز انعطاف‌پذیری بیشتری برای استفاده در محیط‌های مختلف ایجاد می‌کند.

کاربردهای تستر شبکه WireXpert 500

تستر شبکه Softing WireXpert 500 در پروژه‌های مختلفی کاربرد دارد که مهم‌ترین آن‌ها عبارت‌اند از:

کابل‌کشی ساخت‌یافته

این دستگاه یکی از ابزارهای مناسب برای پیمانکاران اجرای کابل‌کشی ساخت‌یافته است و می‌تواند برای تست و تایید کیفیت لینک‌های شبکه استفاده شود.

ساختمان‌های اداری

در ساختمان‌های اداری که تعداد زیادی پریز و لینک شبکه وجود دارد، WireXpert 500 می‌تواند کیفیت کابل‌کشی را بررسی کند.

شبکه‌های سازمانی

شرکت‌ها و سازمان‌های بزرگ برای اطمینان از عملکرد صحیح شبکه خود به زیرساخت کابل‌کشی استاندارد نیاز دارند.

این دستگاه برای تست و مستندسازی لینک‌های شبکه سازمانی بسیار کاربردی است.

دیتاسنترها

در دیتاسنترها، کیفیت کابل‌کشی اهمیت بسیار زیادی دارد. WireXpert 500 می‌تواند برای تست لینک‌های مسی تا Cat 6A مورد استفاده قرار گیرد.

پروژه‌های بزرگ شبکه

در پروژه‌هایی که تعداد زیادی لینک شبکه وجود دارد، قابلیت Autotest، ذخیره نتایج و تهیه گزارش باعث افزایش سرعت و کیفیت اجرای پروژه می‌شود.

مزایای تستر شبکه Softing WireXpert 500

مهم‌ترین مزایای این دستگاه عبارت‌اند از:

• تست و سرتیفیکیشن حرفه‌ای کابل‌های Cat 5e، Cat 6 و Cat 6A
• اندازه‌گیری تا فرکانس 500 مگاهرتز
• قابلیت تست کابل تا طول 500 متر
• بررسی Wiremap و سیم‌بندی کابل
• اندازه‌گیری NEXT و Power Sum NEXT
• اندازه‌گیری ACR-F و Return Loss
• بررسی مقاومت حلقه کابل
• اندازه‌گیری Propagation Delay و Delay Skew
• قابلیت تشخیص محل احتمالی خطا
• سیستم Time Domain Fault Locator
• فناوری Dual Control System
• قابلیت اجرای Autotest از هر دو سمت لینک
• صفحه‌نمایش صنعتی روی هر دو واحد
• بیش از 8 ساعت زمان کار با باتری
• قابلیت ذخیره‌سازی تعداد زیادی نتیجه تست
• پشتیبانی از حافظه USB
• قابلیت تهیه گزارش حرفه‌ای
• طراحی مقاوم و مناسب محیط‌های کاری

جمع‌بندی

تستر شبکه سافتینگ مدل WireXpert 500 یک دستگاه حرفه‌ای و کاربردی برای تست و سرتیفیکیشن کابل‌های شبکه مسی است. این محصول با پشتیبانی از کابل‌های Cat 5e، Cat 6 و Cat 6A و محدوده اندازه‌گیری تا 500 مگاهرتز، نیاز بسیاری از پروژه‌های کابل‌کشی ساخت‌یافته را پوشش می‌دهد.

قابلیت‌هایی مانند بررسی Wiremap، NEXT، Return Loss، ACR-F، طول کابل، مقاومت حلقه، Propagation Delay و Delay Skew، امکان ارزیابی دقیق کیفیت کابل‌کشی را فراهم می‌کنند.

همچنین وجود سیستم Dual Control System، قابلیت Autotest، تشخیص پیشرفته محل خطا و امکانات حرفه‌ای ذخیره‌سازی و گزارش‌گیری باعث شده است WireXpert 500 به انتخابی مناسب برای پیمانکاران، متخصصان شبکه و شرکت‌های فعال در حوزه کابل‌کشی ساخت‌یافته تبدیل شود.

اگر به دنبال یک تستر و سرتیفایر حرفه‌ای کابل شبکه برای تست Cat 5e، Cat 6 و Cat 6A هستید، Softing WireXpert 500 می‌تواند یکی از گزینه‌های قدرتمند و کاربردی برای پروژه‌های شبکه‌های اداری، سازمانی و زیرساخت‌های حرفه‌ای باشد.
