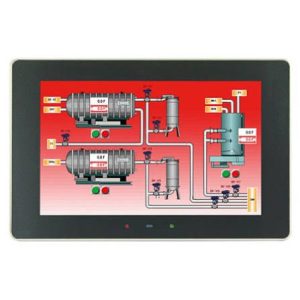

HMI صنعتی Graphite 9 اینچ

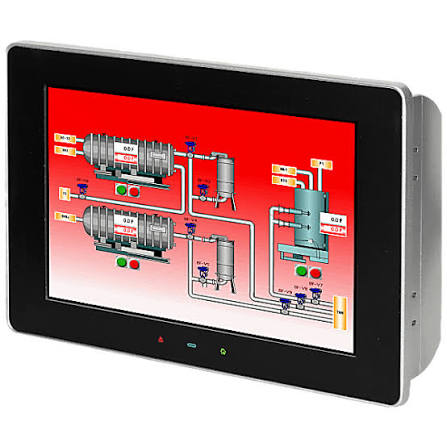

Graphite® Rugged Indoor 9″ HMI مدل G09C0000 یک پنل اپراتوری صنعتی قدرتمند و مقاوم است که برای اتصال، مانیتورینگ و کنترل فرآیندهای صنعتی در محیط‌های مختلف طراحی شده است. این HMI با بهره‌گیری از نمایشگر لمسی مقاوم، قابلیت تبدیل پروتکل، ثبت مداوم داده‌ها، دسترسی و مانیتورینگ تحت وب و برنامه‌نویسی کنترلی مطابق استاندارد IEC 61131، یک راهکار کامل برای اتوماسیون صنعتی محسوب می‌شود.

ساختار مقاوم آلومینیومی، پشتیبانی از بیش از 300 درایور صنعتی، امکان تبدیل همزمان تا 20 پروتکل و قابلیت توسعه با ماژول‌های مختلف، این HMI را برای کاربردهای صنعتی و محیط‌های سخت بسیار مناسب کرده است.

ویژگی‌ها و مزایای HMI Graphite® 9 اینچ مدل G09C0000

نمایشگر 9 اینچ رنگی با قابلیت خوانایی بالا HMI صنعتی Graphite 9 اینچ

این HMI مجهز به یک نمایشگر 9 اینچی Wide با قابلیت نمایش رنگی و صفحه‌نمایش لمسی مقاومتی آنالوگ (Resistive Analog Touchscreen) است که امکان تعامل آسان اپراتور با ماشین‌آلات و فرآیندهای صنعتی را فراهم می‌کند.

طراحی کامپکت و نصب آسان HMI صنعتی Graphite 9 اینچ

طراحی جمع‌وجور این HMI باعث می‌شود فضای کمتری در تابلو کنترل اشغال شود و نصب آن ساده‌تر باشد. نمایشگر 9 اینچی Wide نیز فضای مناسبی برای نمایش اطلاعات، وضعیت تجهیزات و صفحات کنترلی در اختیار اپراتور قرار می‌دهد.

بدنه مقاوم برای محیط‌های صنعتی سخت HMI صنعتی Graphite 9 اینچ

Graphite® G09C0000 دارای بدنه مقاوم از جنس آلومینیوم ریخته‌گری‌شده (Cast Aluminum) است که برای عملکرد قابل‌اعتماد در شرایط سخت صنعتی طراحی شده است.

این HMI قابلیت کار در محدوده دمایی:

20- تا 60+ درجه سانتی‌گراد

را دارد و در برابر شوک و لرزش (Shock & Vibration) مقاومت بالایی ارائه می‌دهد. همچنین این مدل برای استفاده در محیط‌های دارای مناطق خطرناک (Hazardous Locations) دارای تأییدیه است.

اتصال به بیش از 300 درایور صنعتی

یکی از مهم‌ترین مزایای HMI Graphite، قابلیت اتصال به طیف گسترده‌ای از تجهیزات و سیستم‌های صنعتی مختلف است.

این دستگاه از یک کتابخانه داخلی شامل بیش از 300 درایور صنعتی پشتیبانی می‌کند و می‌تواند تا 20 پروتکل ارتباطی را به‌صورت همزمان تبدیل کند.

این قابلیت امکان یکپارچه‌سازی تجهیزات برندهای مختلف و همچنین اتصال تجهیزات قدیمی و جدید را بدون نیاز به راهکارهای پیچیده فراهم می‌کند.

پورت‌های Ethernet، Serial و USB HMI صنعتی Graphite 9 اینچ

HMI مدل G09C0000 به مجموعه‌ای کامل از درگاه‌های ارتباطی مجهز شده است:

• 1 پورت Ethernet
• 2 پورت سریال RS-232
• 1 پورت سریال RS-485
• 1 پورت USB Device
• 2 پورت USB Host

این مجموعه پورت‌ها امکان اتصال HMI به PLC، درایوها، کنترلرها، تجهیزات اندازه‌گیری و سایر تجهیزات صنعتی را فراهم می‌کند.

ثبت مداوم داده‌ها با Data Logging HMI صنعتی Graphite 9 اینچ

این HMI دارای قابلیت داخلی Data Logging است. وجود کارت SD امکان ثبت و ذخیره مداوم اطلاعات فرآیند را فراهم می‌کند.

با استفاده از این قابلیت می‌توان داده‌های عملیاتی را برای تحلیل عملکرد، بررسی روند فرآیند، عیب‌یابی و بهبود عملکرد سیستم ذخیره و مدیریت کرد.

مانیتورینگ و کنترل از راه دور با Web و FTP Server

Graphite G09C0000 به Web Server و FTP Server داخلی مجهز است و امکان دسترسی از راه دور به اطلاعات و قابلیت‌های کنترلی سیستم را فراهم می‌کند.

به این ترتیب اپراتورها و مسئولان فنی می‌توانند بدون حضور مستقیم در محل دستگاه، وضعیت فرآیند را بررسی کرده و در صورت پشتیبانی سیستم، عملیات کنترلی موردنیاز را انجام دهند.

ارسال هشدار از طریق Email و SMS HMI صنعتی Graphite 9 اینچ

برای افزایش سرعت واکنش به خطاها و تغییرات مهم فرآیند، این HMI از قابلیت ارسال هشدارهای Email و SMS پشتیبانی می‌کند.

این ویژگی به اپراتورها کمک می‌کند از وضعیت ماشین‌آلات و عملکرد فرآیند مطلع باشند و در صورت بروز شرایط غیرعادی، سریع‌تر اقدام کنند.

قابلیت توسعه با ماژول‌های Plug-in HMI صنعتی Graphite 9 اینچ

Graphite® G09C0000 تنها یک HMI ساده نیست و می‌توان قابلیت‌های آن را با استفاده از ماژول‌های قابل نصب در محل (Field-Installable Plug-in Modules) گسترش داد.

ماژول‌های قابل استفاده شامل موارد زیر هستند:

• ماژول‌های کنترل PID
• ورودی/خروجی دیجیتال (Digital I/O)
• ورودی/خروجی آنالوگ (Analog I/O)
• ماژول‌های RTD
• ماژول‌های Strain Gage

این ساختار ماژولار امکان تطبیق HMI با نیازهای مختلف پروژه‌های اتوماسیون صنعتی را فراهم می‌کند.

برنامه‌نویسی کنترلی با HMI صنعتی Graphite 9 اینچ

با اضافه کردن ماژول Crimson Control می‌توان قابلیت‌های کنترل منطقی را به HMI اضافه کرد.

این سیستم از زبان‌های برنامه‌نویسی استاندارد صنعتی مطابق IEC 61131 پشتیبانی می‌کند و امکان توسعه منطق کنترلی را در کنار قابلیت‌های مانیتورینگ و HMI فراهم می‌سازد.

کاربردهای HMI صنعتی Graphite 9 اینچ

HMI صنعتی Graphite® G09C0000 می‌تواند در طیف گسترده‌ای از پروژه‌های اتوماسیون و کنترل صنعتی مورد استفاده قرار گیرد، از جمله:

• اتوماسیون خطوط تولید
• کنترل و مانیتورینگ ماشین‌آلات صنعتی
• سیستم‌های کنترل فرآیند
• صنایع تولیدی و کارخانه‌ها
• مانیتورینگ تجهیزات صنعتی
• اتصال PLC و تجهیزات چندبرندی
• جمع‌آوری و ثبت داده‌های صنعتی
• سیستم‌های کنترل و مانیتورینگ از راه دور
• پروژه‌های نیازمند تبدیل چندین پروتکل ارتباطی
• محیط‌های صنعتی با شرایط سخت
• پروژه‌های نیازمند قابلیت توسعه I/O و کنترل PID

چرا HMI صنعتی Graphite 9 اینچ؟

اگر به دنبال یک HMI صنعتی 9 اینچ مقاوم، قابل توسعه و مجهز به امکانات ارتباطی پیشرفته هستید، Graphite® G09C0000 می‌تواند یک گزینه مناسب برای پروژه‌های اتوماسیون صنعتی باشد.

مهم‌ترین نقاط قوت این مدل عبارت‌اند از:

• نمایشگر رنگی لمسی 9 اینچ Wide
• بدنه مقاوم Cast Aluminum
• محدوده دمای کاری 20- تا 60+ درجه سانتی‌گراد
• مقاومت بالا در برابر شوک و لرزش
• تأییدیه برای Hazardous Locations
• پشتیبانی از بیش از 300 درایور صنعتی
• تبدیل همزمان تا 20 پروتکل
• پورت Ethernet، RS-232، RS-485 و USB
• قابلیت داخلی Data Logging
• Web Server و FTP Server داخلی
• ارسال هشدار از طریق Email و SMS
• قابلیت توسعه با ماژول‌های PID، Digital/Analog I/O، RTD و Strain Gage
• پشتیبانی از Crimson Control
• برنامه‌نویسی مطابق استاندارد IEC 61131

مشخصات کلیدی HMI صنعتی Graphite 9 اینچ
