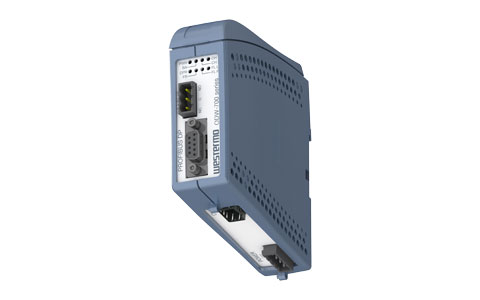

مبدل فیبر نوری PROFIBUS DP مدلODW-710-F1

مبدل PROFIBUS به فیبر نوری ODW-710-F1 | انتقال صنعتی داده تا فاصله ۱۲۰ کیلومتر

معرفی محصول مبدل فیبر نوری PROFIBUS DP مدلODW-710-F1

مبدل صنعتی Westermo ODW-710-F1 برای انتقال پروتکل PROFIBUS DP به‌صورت نقطه‌به‌نقطه روی لینک فیبر نوری طراحی شده است. این تجهیز امکان توسعه شبکه‌های PROFIBUS DP فراتر از محدودیت‌های معمول کابل مسی را فراهم می‌کند و با پشتیبانی از انواع ترنسیورهای SFP (Small Form-factor Pluggable)، انعطاف‌پذیری بالایی در انتخاب نوع فیبر و مسافت ارتباطی ارائه می‌دهد.

با استفاده از SFPهای تأییدشده توسط Westermo، می‌توان از فیبرهای Singlemode و Multimode و همچنین راهکارهای BiDi با یک رشته فیبر استفاده کرد. بسته به نوع SFP انتخابی، امکان برقراری ارتباط تا فاصله ۱۲۰ کیلومتر نیز وجود دارد.

ویژگی‌های کلیدی مبدل فیبر نوری PROFIBUS DP مدلODW-710-F1

گزینه‌های متنوع برای ارتباط فیبر نوری

• پشتیبانی از ارتباط فیبر نوری تا ۱۲۰ کیلومتر
• پشتیبانی از فناوری BiDi برای انتقال اطلاعات روی یک رشته فیبر
• سازگار با ترنسیورهای SFP فیبر Multimode و Singlemode
• امکان انتخاب پیکربندی فیبر متناسب با نیاز شبکه


طراحی‌شده برای کاربردهای صنعتی مبدل فیبر نوری PROFIBUS DP مدلODW-710-F1

• دارای دو ورودی تغذیه DC از ۱۰ تا ۶۰ ولت
• MTBF معادل ۵۰۰٬۰۰۰ ساعت مطابق استاندارد MIL-HDBK-217K
• خروجی وضعیت با ایزولاسیون گالوانیکی
• استفاده از قطعات باکیفیت برای افزایش طول عمر و قابلیت اطمینان

سازگار با استاندارد PROFIBUS DP

• پشتیبانی از تمام نرخ‌های استاندارد انتقال داده تا ۱۲ مگابیت بر ثانیه
• سازگار با استاندارد EN 50170
• مجهز به کانکتور استاندارد ۹ پین PROFIBUS D-sub
• مناسب برای توسعه و افزایش طول شبکه‌های PROFIBUS DP

نصب و استفاده آسان مبدل فیبر نوری PROFIBUS DP مدلODW-710-F1

• تشخیص خودکار نرخ انتقال داده
• مجهز به LEDهای کامل برای عیب‌یابی سریع شبکه
• بدنه فشرده و کم‌حجم
• دارای گیره یکپارچه برای نصب روی ریل DIN
• بدون نیاز به پیکربندی اولیه پیچیده

انتقال PROFIBUS DP روی فیبر نوری

مبدل ODW-710-F1 به‌طور خاص برای ایجاد ارتباط فیبر نوری در شبکه‌های PROFIBUS DP طراحی شده است. این تجهیز امکان انتقال داده‌های PROFIBUS را روی فیبر نوری فراهم می‌کند و محدودیت‌های مربوط به طول کابل مسی را از بین می‌برد.

با انتخاب SFP مناسب، کاربران می‌توانند نوع فیبر و فاصله ارتباطی را متناسب با پروژه انتخاب کنند؛ از ارتباطات کوتاه‌برد با فیبر Multimode گرفته تا لینک‌های طولانی‌مدت تا ۱۲۰ کیلومتر با تجهیزات مناسب.

مناسب برای محیط‌های صنعتی سخت مبدل فیبر نوری PROFIBUS DP مدلODW-710-F1

ODW-710-F1 برای استفاده در محیط‌های صنعتی طراحی شده است؛ جایی که تجهیزات شبکه باید برای مدت طولانی و در شرایط کاری سخت، عملکرد پایدار داشته باشند.

منبع تغذیه دوگانه ۱۰ تا ۶۰ ولت DC، خروجی وضعیت ایزوله و استفاده از قطعات باکیفیت صنعتی، قابلیت اطمینان این مبدل را افزایش داده‌اند. مقدار MTBF برابر با ۵۰۰٬۰۰۰ ساعت نیز نشان‌دهنده طراحی آن برای کارکرد طولانی‌مدت است.

مبدل فیبر نوری PROFIBUS DP مدلODW-710-F1

نصب سریع و بدون نیاز به تنظیمات پیچیده

راه‌اندازی ODW-710-F1 بسیار ساده است. کانکتور استاندارد PROFIBUS DP مستقیماً به کانکتور ۹ پین D-sub متصل می‌شود و دستگاه به‌صورت خودکار نرخ انتقال داده را تشخیص می‌دهد؛ بنابراین برای نرخ داده نیازی به پیکربندی دستی وجود ندارد.

بدنه فشرده دستگاه و گیره یکپارچه DIN Rail نیز امکان نصب سریع آن را داخل تابلوهای صنعتی فراهم می‌کند.

عیب‌یابی آسان شبکه

LEDهای وضعیت تعبیه‌شده روی ODW-710-F1 اطلاعات لازم درباره وضعیت ارتباط و عملکرد شبکه را در اختیار کاربر قرار می‌دهند. این قابلیت امکان شناسایی سریع مشکلات احتمالی در شبکه PROFIBUS یا لینک فیبر نوری را فراهم می‌کند و زمان عیب‌یابی و تعمیرات را کاهش می‌دهد.

کاربردهای مبدل مبدل فیبر نوری PROFIBUS DP مدلODW-710-F1

• توسعه و افزایش طول شبکه‌های PROFIBUS DP
• انتقال PROFIBUS روی فیبر نوری
• اتصال تجهیزات PROFIBUS در فواصل طولانی
• اتوماسیون صنعتی و کارخانه‌ها
• شبکه‌های کنترل صنعتی
• ارتباط بین تابلوهای کنترل و تجهیزات دور از یکدیگر
• محیط‌های صنعتی دارای نویز الکترومغناطیسی
• پروژه‌هایی که نیاز به ارتباط Singlemode، Multimode یا BiDi دارند


مشخصات فنی مبدل فیبر نوری PROFIBUS DP مدلODW-710-F1
