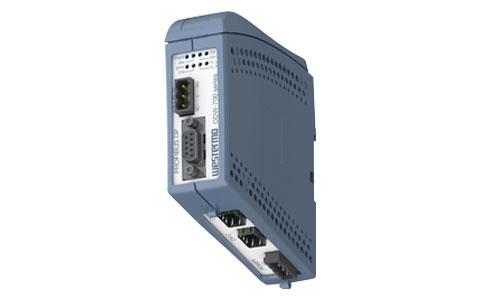

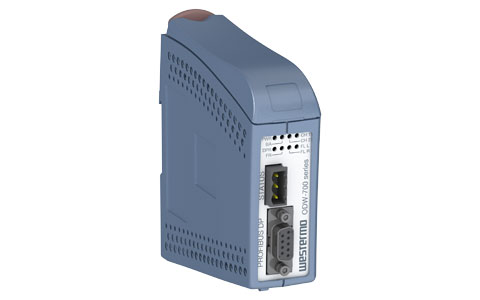

مبدل فیبر نوری PROFIBUS DP مدل ODW-710-F2

Westermo ODW-710-F2 یک مبدل صنعتی فیبر نوری برای شبکه‌های PROFIBUS DP است که امکان استفاده از کابل فیبر نوری را در شبکه‌های PROFIBUS فراهم می‌کند. این تجهیز با پشتیبانی از انواع ترنسیورهای SFP تأییدشده توسط Westermo، راهکارهای متنوعی برای ایجاد ارتباط فیبر نوری، از جمله اتصال با یک فیبر (BiDi) و برقراری ارتباط در فواصل بسیار طولانی تا 120 کیلومتر، ارائه می‌دهد.

این مبدل برای استفاده در محیط‌های صنعتی سخت طراحی شده و با بهره‌گیری از قطعات باکیفیت، ورودی تغذیه دوگانه و طراحی مقاوم، قابلیت اطمینان و طول عمر بالایی را برای شبکه‌های صنعتی فراهم می‌کند.

ویژگی‌های کلیدی مبدل مبدل فیبر نوری PROFIBUS DP مدل ODW-710-F2

✔ گزینه‌های متنوع برای پیکربندی فیبر نوری

• پشتیبانی از ارتباط فیبر نوری تا 120 کیلومتر
• پشتیبانی از فناوری BiDi با استفاده از تنها یک فیبر نوری
• سازگار با ماژول‌های SFP فیبر نوری Multimode و Singlemode
• امکان استفاده از انواع مختلف ترنسیورهای SFP متناسب با نیاز شبکه

✔ طراحی شده برای کاربردهای صنعتی مبدل فیبر نوری PROFIBUS DP مدل ODW-710-F2

• دارای دو ورودی تغذیه 10 تا 60 ولت DC
• میانگین زمان بین خرابی (MTBF) برابر با 500,000 ساعت مطابق استاندارد MIL HDBK-217K
• طراحی جمع‌وجور و مناسب برای نصب در تابلوهای صنعتی
• مجهز به گیره داخلی برای نصب آسان روی ریل DIN
• مناسب برای استفاده در محیط‌های صنعتی سخت و پروژه‌هایی که به عملکرد پایدار و طول عمر بالا نیاز دارند


✔ سازگار با استاندارد مبدل فیبر نوری PROFIBUS DP مدل ODW-710-F2

مبدل ODW-710-F2 مطابق استاندارد EN 50170 PROFIBUS DP طراحی شده و از تمامی نرخ‌های انتقال داده استاندارد این پروتکل تا 12 Mbit/s پشتیبانی می‌کند.

• پشتیبانی از تمام نرخ‌های استاندارد انتقال داده تا 12 مگابیت بر ثانیه
• مجهز به کانکتور استاندارد 9-Pin PROFIBUS D-Sub
• تشخیص و مذاکره خودکار نرخ انتقال داده (Auto Negotiation)
• قابلیت استفاده در شبکه‌های PROFIBUS DP استاندارد

✔ راهکارهای مقاوم و افزونه فیبر نوری مبدل فیبر نوری PROFIBUS DP مدل ODW-710-F2

برای افزایش قابلیت اطمینان شبکه، امکان ایجاد توپولوژی‌های مقاوم و حلقوی با ODW-710-F2 وجود دارد.

• زمان بازیابی حلقه (Ring Recovery) کمتر از 1 میلی‌ثانیه
• تأخیر انتقال (Latency) کمتر از 0.5 میلی‌ثانیه
• امکان استفاده از حداکثر 250 دستگاه در هر حلقه
• خروجی وضعیت خطا با ایزولاسیون گالوانیکی
• امکان ایجاد شبکه‌های فیبر نوری افزونه برای افزایش تاب‌آوری شبکه در برابر خرابی کابل

کاربرد مبدل فیبر نوری PROFIBUS DP مدل ODW-710-F2

مبدل فیبر نوری Westermo ODW-710-F2 برای توسعه شبکه‌های PROFIBUS DP فراتر از محدودیت‌های معمول کابل مسی طراحی شده است. با استفاده از این تجهیز می‌توان ارتباط PROFIBUS را روی بستر فیبر نوری برقرار کرده و شبکه را برای فواصل طولانی‌تر و محیط‌های صنعتی پرنویز توسعه داد.

این دستگاه امکان ایجاد شبکه‌های Multidrop و همچنین حلقه‌های فیبر نوری افزونه (Redundant Ring) را فراهم می‌کند. در این ساختارها می‌توان از ترکیبی از انواع ترنسیورهای SFP استفاده کرد تا شبکه متناسب با شرایط پروژه طراحی شود.

افزایش قابلیت اطمینان شبکه مبدل فیبر نوری PROFIBUS DP مدل ODW-710-F2

یکی از مزایای مهم ODW-710-F2 امکان ایجاد شبکه‌های حلقوی بزرگ با قابلیت افزونگی است. در صورت آسیب‌دیدگی یا قطع یکی از کابل‌های فیبر نوری، شبکه می‌تواند مسیر ارتباطی جایگزین را فعال کند و به عملکرد خود ادامه دهد.

زمان بازیابی کمتر از 1 میلی‌ثانیه باعث می‌شود تجهیزات موجود در شبکه عملاً متوجه وقوع خرابی نشوند. همچنین خروجی اعلام خطا امکان انتقال وضعیت خرابی شبکه به سیستم‌های دیگر را فراهم می‌کند.

طراحی صنعتی و طول عمر بالا مبدل فیبر نوری PROFIBUS DP مدل ODW-710-F2

ODW-710-F2 برای کاربردهای صنعتی طراحی شده است؛ جایی که تجهیزات شبکه باید برای مدت طولانی و در شرایط سخت محیطی عملکرد قابل اعتمادی داشته باشند. استفاده از قطعات باکیفیت در ساخت این محصول به افزایش قابلیت اطمینان و طول عمر عملیاتی آن کمک می‌کند.

مزایای استفاده از مبدل فیبر نوری PROFIBUS DP مدل ODW-710-F2

• تبدیل و انتقال ارتباط PROFIBUS DP روی فیبر نوری
• افزایش طول شبکه تا 120 کیلومتر
• امکان استفاده از تنها یک فیبر با فناوری BiDi
• پشتیبانی از فیبرهای Singlemode و Multimode
• پشتیبانی کامل از نرخ‌های انتقال داده PROFIBUS تا 12 Mbit/s
• امکان ایجاد شبکه‌های Redundant Ring
• زمان بازیابی حلقه کمتر از 1 ms
• تأخیر کمتر از 0.5 ms
• امکان اتصال حداکثر 250 دستگاه در هر حلقه
• دو ورودی تغذیه 10 تا 60VDC
• نصب آسان روی ریل DIN
• مناسب برای محیط‌های صنعتی و شبکه‌های حساس


مشخصات فنی مبدل فیبر نوری PROFIBUS DP مدل ODW-710-F2

جمع‌بندی مبدل فیبر نوری PROFIBUS DP مدل ODW-710-F2

مبدل فیبر نوری PROFIBUS DP مدل ODW-710-F2 یک راهکار حرفه‌ای برای اتصال و توسعه شبکه‌های PROFIBUS DP از طریق فیبر نوری است. پشتیبانی از فاصله ارتباطی تا 120 کیلومتر، فناوری BiDi، ماژول‌های SFP Singlemode و Multimode، شبکه‌های حلقوی افزونه و نرخ انتقال تا 12 Mbit/s، این محصول را برای پروژه‌های صنعتی و شبکه‌های حساس مناسب می‌سازد.

در صورتی که هدف، افزایش مسافت شبکه PROFIBUS، کاهش محدودیت‌های کابل مسی یا افزایش تاب‌آوری شبکه در برابر قطعی کابل باشد، ODW-710-F2 می‌تواند یک راهکار قابل اعتماد و صنعتی باشد.
