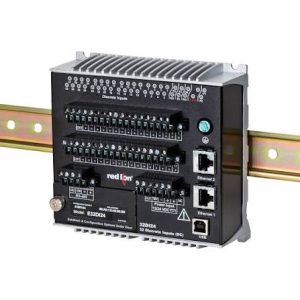

ماژول I/O با 32 ورودی دیجیتال E3-32DI24-1

پارت نامبر: E3-32DI24-1

معرفی ماژول E3 I/O با 32 ورودی دیجیتال ماژول I/O با 32 ورودی دیجیتال E3-32DI24-1

ماژول E3 I/O Module with 32 24V Digital Inputs با پارت نامبر E3-32DI24-1 یک ماژول ورودی دیجیتال صنعتی با 32 کانال ورودی Discrete است که برای جمع‌آوری و انتقال اطلاعات تجهیزات فیلد و سنسورها در شبکه‌های صنعتی طراحی شده است.

این مدل با ارائه دو برابر تراکم ورودی (Double Density) نسبت به مدل‌های 16 ورودی، امکان دریافت تعداد بیشتری سیگنال دیجیتال را در فضای یکسان فراهم می‌کند و گزینه‌ای مناسب برای پروژه‌هایی است که با محدودیت فضا در تابلو برق یا نیاز به تعداد بالای ورودی‌های دیجیتال مواجه هستند.

E3-32DI24-1 دارای دو پورت 10/100BaseT(X) Ethernet، یک پورت RS-485 و یک پورت USB است و از قابلیت‌هایی مانند Redundancy، Real-Time Ring، Data Diagnostics و Password Security پشتیبانی می‌کند.

طراحی مقاوم و تمام فلزی این ماژول، محدوده دمای کاری 40- تا 75+ درجه سانتی‌گراد و تأییدیه‌های صنعتی مانند ATEX و IECEx، آن را برای استفاده در محیط‌های صنعتی سخت و حتی برخی محیط‌های دارای شرایط خطرناک مناسب کرده است.

ویژگی‌ها و مزایای ماژول I/O با 32 ورودی دیجیتال E3-32DI24-1

32 ورودی دیجیتال با تراکم بالا ماژول I/O با 32 ورودی دیجیتال E3-32DI24-1

مهم‌ترین ویژگی این مدل، برخورداری از 32 ورودی دیجیتال (Discrete Inputs) در یک ماژول است.

این ساختار Double Density باعث می‌شود تعداد زیادی سیگنال دیجیتال بدون افزایش قابل‌توجه فضای موردنیاز در تابلو کنترل، جمع‌آوری شوند.

محدوده ولتاژ ورودی:

10 تا 30 VDC

این ورودی‌ها برای اتصال به سنسورها، کلیدها، تجهیزات فیلد و سایر تجهیزات دارای سیگنال دیجیتال مناسب هستند.

ورودی‌های ایزوله با پاسخ سریع ماژول I/O با 32 ورودی دیجیتال E3-32DI24-1

هر یک از ورودی‌های دیجیتال به‌صورت مستقل از سایر کانال‌ها و مدارهای داخلی ایزوله شده‌اند.

این ورودی‌ها دارای زمان پاسخ سریع:

1 ms

هستند و از قابلیت‌های Fast Counting و Pulse Input نیز پشتیبانی می‌کنند.

همچنین طراحی ورودی‌ها شامل مقاومت ورودی مناسب، کنترل جریان، امپدانس بالا و حفاظت در برابر Overvoltage است که به افزایش پایداری و قابلیت اطمینان سیستم کمک می‌کند.

دو پورت Ethernet برای شبکه صنعتی ماژول I/O با 32 ورودی دیجیتال E3-32DI24-1

E3-32DI24-1 به دو پورت 10/100BaseT(X) Ethernet با کانکتور استاندارد RJ-45 مجهز شده است.

این پورت‌ها امکان استفاده از ماژول در ساختارهای مختلف شبکه را فراهم می‌کنند:

• Daisy Chain
• Redundancy
• Pass-through
• Real-Time Ring

ماژول I/O با 32 ورودی دیجیتال E3-32DI24-1

وجود دو پورت Ethernet باعث کاهش نیاز به تجهیزات شبکه اضافی و ساده‌تر شدن طراحی زیرساخت ارتباطی می‌شود.

قابلیت Real-Time Ring برای Redundancy سریع

در صورت استفاده از قابلیت Real-Time Ring، دو پورت Ethernet ماژول می‌توانند به‌عنوان پورت‌های سوئیچ Real-Time Ring عمل کنند.

زمان عملکرد Real-Time Ring برابر است با:

30 ms + 5 ms به ازای هر Hop

این قابلیت برای شبکه‌هایی که تداوم ارتباط و کاهش زمان قطعی شبکه اهمیت دارد، بسیار مناسب است.

پورت RS-485 برای اتصال تجهیزات سریال

وجود یک پورت RS-485 امکان اتصال تجهیزات سریال به شبکه Ethernet را فراهم می‌کند.

به این ترتیب می‌توان تجهیزات دارای رابط RS-485 را در زیرساخت شبکه صنعتی Ethernet مورد استفاده قرار داد.

پورت USB برای اتصال به کامپیوتر ماژول I/O با 32 ورودی دیجیتال E3-32DI24-1

ماژول دارای یک رابط USB برای اتصال مستقیم به کامپیوتر است.

این رابط می‌تواند در فرآیند راه‌اندازی، پیکربندی و سرویس ماژول مورد استفاده قرار گیرد.

پیکربندی آسان با ماژول I/O با 32 ورودی دیجیتال E3-32DI24-1

E3-32DI24-1 از نرم‌افزار پیکربندی Crimson® بهره می‌برد.

کاربر می‌تواند تنظیمات ماژول را از طریق رابط گرافیکی کاربرپسند و روش Drag & Drop انجام دهد. همچنین امکان استفاده از Web Browser برای پیکربندی و مدیریت تجهیز وجود دارد.

این قابلیت باعث کاهش پیچیدگی راه‌اندازی و افزایش سرعت پیاده‌سازی سیستم می‌شود.

پشتیبانی از پروتکل‌های ارتباطی صنعتی

این ماژول از Modbus برای کاربردهای صنعتی و مانیتورینگ پشتیبانی می‌کند.

همچنین پروتکل‌ها و استانداردهای زیر را پشتیبانی می‌کند:

• TCP/IP
• ARP
• UDP
• ICMP
• DHCP
• HTTP
• Sixnet TCP
• Sixnet UDP

این مجموعه پروتکل‌ها امکان استفاده از E3-32DI24-1 را در شبکه‌های متنوع اتوماسیون و مانیتورینگ صنعتی فراهم می‌کند.

طراحی مقاوم برای شرایط سخت صنعتی

بدنه تمام فلزی (All-Metal Housing) و ساختار مقاوم این ماژول برای استفاده در محیط‌های demanding صنعتی طراحی شده است.

محدوده دمای کاری:

40- تا 75+ درجه سانتی‌گراد

همچنین مقدار:

MTBF > 1,000,000 ساعت

نشان‌دهنده قابلیت اطمینان بالا و مناسب بودن تجهیز برای کارکرد طولانی‌مدت در سیستم‌های صنعتی است.

نصب آسان روی DIN Rail یا پنل ماژول I/O با 32 ورودی دیجیتال E3-32DI24-1

E3-32DI24-1 قابلیت نصب روی DIN Rail استاندارد را دارد و همچنین می‌توان آن را به‌صورت Panel Mount نصب کرد.

این انعطاف‌پذیری امکان استفاده از ماژول را هم در تابلوهای کنترل و هم در محل نصب تجهیزات فیلد فراهم می‌کند.

استانداردها و تأییدیه‌های صنعتی

این ماژول برای کاربردهای صنعتی و محیط‌های دارای شرایط خاص، از تأییدیه‌ها و استانداردهای مختلفی برخوردار است، از جمله:

• UL Class I, Division 2
• CE
• CSA
• ATEX
• IECEx

این تأییدیه‌ها امکان استفاده از ماژول را در طیف گسترده‌ای از پروژه‌های صنعتی و محیط‌های مستعد خطر فراهم می‌کنند.

مشخصات فنی ماژول I/O با 32 ورودی دیجیتال E3-32DI24-1

کاربردهای ماژول E3-32DI24-1

ماژول E3-32DI24-1 به‌دلیل تعداد بالای ورودی دیجیتال و قابلیت‌های ارتباطی متنوع، در کاربردهای زیر قابل استفاده است:

• اتوماسیون صنعتی
• سیستم‌های کنترل فرآیند
• جمع‌آوری سیگنال‌های دیجیتال
• سیستم‌های مانیتورینگ صنعتی
• شبکه‌های Ethernet صنعتی
• اتصال سنسورها و تجهیزات فیلد
• سیستم‌های دارای تعداد زیاد ورودی دیجیتال
• کاربردهای Fast Counting
• سیستم‌های دریافت Pulse
• شبکه‌های دارای Redundancy
• سیستم‌های کنترل و مانیتورینگ از راه دور
• تابلوهای کنترل با فضای محدود
• محیط‌های صنعتی سخت
• کاربردهای دارای شرایط Hazardous Location

چرا ماژول I/O با 32 ورودی دیجیتال E3-32DI24-1 را انتخاب کنیم؟

• دارای 32 ورودی دیجیتال با تراکم بالا
• مناسب برای پروژه‌های دارای تعداد زیاد سیگنال دیجیتال
• محدوده ورودی 10 تا 30 VDC
• ایزولاسیون مستقل هر کانال
• زمان پاسخ سریع 1 ms
• پشتیبانی از Fast Counting و Pulse Input
• دارای حفاظت در برابر Overvoltage
• مجهز به دو پورت 10/100BaseT(X) Ethernet
• پشتیبانی از Daisy Chain و Pass-through
• قابلیت Real-Time Ring و Redundancy
• دارای پورت RS-485
• دارای پورت USB
• پشتیبانی از Modbus
• پشتیبانی از پروتکل‌های TCP/IP، UDP و Sixnet
• پیکربندی آسان با Crimson®
• قابلیت تنظیم از طریق Web Browser
• بدنه مقاوم و تمام فلزی
• قابلیت نصب روی DIN Rail و Panel
• محدوده دمای کاری 40- تا 75+ درجه سانتی‌گراد
• MTBF بیش از 1 میلیون ساعت
• دارای تأییدیه‌های UL Class I Division 2، ATEX و IECEx

جمع‌بندی ماژول I/O با 32 ورودی دیجیتال E3-32DI24-1

E3-32DI24-1 یک ماژول I/O صنعتی با 32 ورودی دیجیتال 24 ولت است که با ارائه تراکم دوبرابری ورودی‌ها، راهکاری مناسب برای پروژه‌هایی محسوب می‌شود که به تعداد زیادی ورودی دیجیتال در فضای محدود نیاز دارند.

این ماژول علاوه بر 32 ورودی دیجیتال ایزوله با پاسخ سریع 1 میلی‌ثانیه، به دو پورت Ethernet، رابط RS-485 و USB مجهز شده و از قابلیت‌هایی مانند Modbus، Real-Time Ring، Redundancy و Crimson® پشتیبانی می‌کند.

طراحی تمام فلزی، محدوده دمایی 40- تا 75+ درجه سانتی‌گراد، MTBF بیش از یک میلیون ساعت و تأییدیه‌های ATEX و IECEx نیز باعث شده است E3-32DI24-1 گزینه‌ای قابل‌اعتماد برای استفاده در اتوماسیون صنعتی، مانیتورینگ، کنترل فرآیند و محیط‌های صنعتی سخت باشد.
