ماژول ایمنی ماژول ایمنی CIP Safety

پارت نامبر: 1.01.0306.00001

معرفی ماژول ایمنی CIP Safety

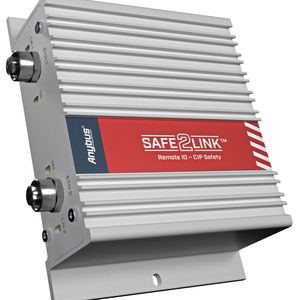

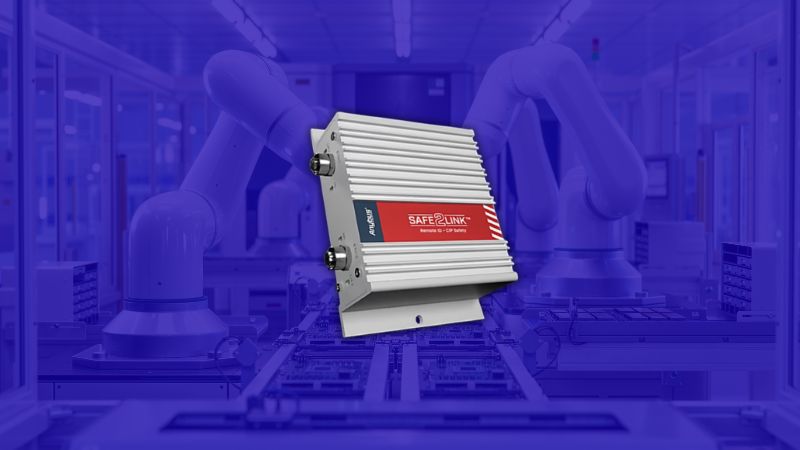

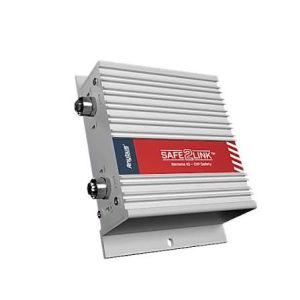

Anybus Safe2Link Remote IO-CS با پارت نامبر 1.01.0306.00001 یک ماژول Remote I/O ایمنی (Safety Remote I/O)، کامپکت و Plug-and-Play است که برای نصب مستقیم روی ماشین‌آلات متحرک مانند AGV و AMR طراحی شده است.

این ماژول امکان اتصال مستقیم ماشین متحرک به سیستم‌های ایمنی کارخانه را از طریق CIP Safety over EtherNet/IP فراهم می‌کند و برای اجرای سریع و ساده عملکردهای Functional Safety در تجهیزات متحرک صنعتی بهینه شده است.

Safe2Link Remote IO-CS با استفاده از منطق قابل پیکربندی SafeBound™، اجرای حلقه‌های ایمنی محلی و ریموت را ساده کرده و از قابلیت Safe Stop Category 1 (SS1-t) نیز پشتیبانی می‌کند.

طراحی مقاوم با استاندارد IP54، کانکتورهای صنعتی، تأییدیه کامل SIL 3 / PLe و قابلیت استفاده در سیستم‌های ایمنی دارای گواهینامه، این محصول را به راهکاری مناسب برای OEMها و System Integratorها تبدیل کرده است.

ویژگی‌ها و مزایای ماژول ایمنی CIP Safety

سطح ایمنی بالا؛ SIL 3 و PLe

Anybus Safe2Link Remote IO-CS الزامات سطح ایمنی SIL 3 مطابق استاندارد IEC 61508 و Performance Level e (PLe) / Category 4 مطابق استاندارد ISO 13849-1 را برآورده می‌کند.

این سطح ایمنی، استفاده از ماژول را در کاربردهای حساس و دارای الزامات Functional Safety امکان‌پذیر می‌سازد.

ارتباط مستقیم با سیستم ایمنی کارخانه ماژول ایمنی CIP Safety

Safe2Link Remote IO-CS از طریق CIP Safety over EtherNet/IP مستقیماً به سیستم ایمنی کارخانه متصل می‌شود.

برای این ارتباط نیازی به Gateway خارجی نیست و ارتباطات Safe و Non-Safe در یک ساختار یکپارچه مدیریت می‌شوند.

برای راه‌اندازی کافی است اتصالات Ethernet و Power برقرار شوند.

این ماژول با تمام کنترلرهای استاندارد CIP Safety سازگار است.

عملکرد ماژول ایمنی CIP Safety

فناوری SafeBound™ امکان اتصال مستقیم ورودی‌های ایمنی محلی مانند:

• شستی Emergency Stop
• سنسورهای ایمنی LiDAR
• سایر ورودی‌های ایمنی

را به Safe Torque Off (STO) فراهم می‌کند.

هم‌زمان می‌توان یک فرمان Remote Safe Stop، برای مثال فرمان توقف از طریق یک شبکه ارتباطی بی‌سیم، را نیز به STO متصل کرد.

این ساختار برای کاربردهای ماشین‌آلات متحرک و الزامات ایمنی مرتبط با ISO 3691-4 و EU Machinery Regulation 2023/1230 مناسب است.

حفظ پایداری ماشین متحرک هنگام STO ماژول ایمنی CIP Safety

یکی از قابلیت‌های مهم Safe2Link Remote IO-CS، پیاده‌سازی عملکرد Safe Stop Category 1 (SS1-t) است.

در این حالت، پیش از فعال شدن STO، یک خروجی Non-Safe به کنترلر وسیله نقلیه اعلام می‌کند که فرآیند Ramp-Down باید انجام شود.

زمان انتظار برای Safe Ramp-Down از طریق پروتکل Safety Fieldbus قابل تنظیم است.

این قابلیت به توقف کنترل‌شده و حفظ پایداری ماشین‌های متحرک کمک می‌کند.

دستگاه ایمنی ماژول ایمنی CIP Safety

Safe2Link Remote IO-CS توسط TÜV Rheinland به‌صورت Type Approved تأیید شده و برای استفاده در کاربردهای ایمنی آماده است.

همچنین یک SISTEMA Library همراه محصول ارائه می‌شود که فرآیند ارزیابی و تأیید عملکرد ایمنی در دستگاه نهایی را ساده‌تر می‌کند.

طراحی کامپکت با استاندارد ماژول ایمنی CIP Safety

بدنه مقاوم IP54 این محصول امکان نصب مستقیم روی ماشین یا داخل محفظه تجهیزات متحرک را فراهم می‌کند.

به دلیل طراحی صنعتی مقاوم، در بسیاری از کاربردها نیازی به استفاده از محفظه حفاظتی جداگانه وجود ندارد.

برای ارتباط Ethernet از کانکتورهای استاندارد صنعتی M12 D-Coded استفاده شده است.

همچنین تغذیه و I/Oها از طریق یک کانکتور D-Sub25 متصل می‌شوند که باعث کاهش حجم سیم‌کشی و ایجاد یک Wiring Harness کامپکت داخل ماشین می‌شود.

کنترل ریموت توان برای افزایش بهره‌وری انرژی ماژول ایمنی CIP Safety

Safe2Link Remote IO-CS علاوه بر I/Oهای ایمنی، امکان استفاده از I/Oهای Non-Safe قابل‌کنترل را نیز فراهم می‌کند.

این خروجی‌ها می‌توانند برای روشن و خاموش کردن ریموت تجهیزات پرمصرف مانند:

• کنترلرهای اصلی
• درایوها
• تجهیزات جانبی پرمصرف

استفاده شوند.

کنترل هوشمند تغذیه تجهیزات می‌تواند به افزایش عمر باتری ماشین‌های متحرک و ساده‌تر شدن فرآیند Restart کمک کند.

مناسب برای Retrofit و ارتقای ایمنی ماژول ایمنی CIP Safety

این محصول امکان اضافه کردن قابلیت‌های ایمنی به ماشین‌آلات متحرک موجود را فراهم می‌کند.

به کمک Safe2Link Remote IO-CS می‌توان عملکردهای Safe Remote Stop را بدون تغییرات پیچیده در ساختار دستگاه و تنها با کابل‌کشی و ابزارهای ساده مانند پیچ‌گوشتی به سیستم اضافه کرد.

مناسب برای پروژه‌های جدید و ماژول ایمنی CIP Safety

تنظیم انعطاف‌پذیر آدرس، محدوده دمایی گسترده و ابعاد کوچک، این ماژول را برای هر دو نوع پروژه مناسب کرده است:

• Greenfield Installation
• Retrofit Installation

به همین دلیل می‌توان از آن در طراحی ماشین‌های جدید یا ارتقای سیستم‌های ایمنی ماشین‌های موجود استفاده کرد.

مشخصات فنی ماژول ایمنی CIP Safety

کاربردهای ماژول ایمنی CIP Safety

این محصول به‌طور ویژه برای کاربردهای Mobile Automation و ماشین‌آلات متحرک طراحی شده است، از جمله:

• AGV
• AMR
• ربات‌های متحرک صنعتی
• ماشین‌آلات خودران
• سیستم‌های حمل‌ونقل خودکار
• انبارهای هوشمند
• لجستیک صنعتی
• کارخانه‌های هوشمند
• تجهیزات متحرک داخل کارخانه
• سیستم‌های دارای Safety LiDAR
• ماشین‌آلات مجهز به STO
• پروژه‌های Retrofit ایمنی
• تجهیزات OEM
• سیستم‌های اتوماسیون صنعتی

چرا ماژول ایمنی CIP Safety را انتخاب کنیم؟

• دارای سطح ایمنی SIL 3
• دارای PLe / Category 4
• پشتیبانی از CIP Safety over EtherNet/IP
• اتصال مستقیم به سیستم ایمنی کارخانه بدون Gateway خارجی
• پشتیبانی از کنترلرهای استاندارد CIP Safety
• مجهز به منطق قابل تنظیم SafeBound™
• پشتیبانی از Safe Stop Category 1 (SS1-t)
• مناسب برای اتصال ورودی‌های Emergency Stop و Safety LiDAR
• قابلیت اتصال به Safe Torque Off (STO)
• دارای تأییدیه TÜV Rheinland
• ارائه SISTEMA Library
• طراحی مقاوم IP54
• کانکتور صنعتی M12 D-Coded
• اتصال فشرده Power و I/O با D-Sub25
• مناسب برای AGV و AMR
• قابلیت کنترل ریموت تجهیزات پرمصرف
• کمک به افزایش عمر باتری ماشین‌های متحرک
• مناسب برای پروژه‌های Greenfield و Retrofit
• طراحی Plug-and-Play و نصب سریع

جمع‌بندی ماژول ایمنی CIP Safety

Anybus Safe2Link Remote IO-CS با پارت نامبر 1.01.0306.00001 یک راهکار تخصصی برای اجرای Functional Safety در ماشین‌آلات متحرک است که امکان اتصال مستقیم AGV، AMR و سایر تجهیزات متحرک به سیستم‌های ایمنی کارخانه را از طریق CIP Safety over EtherNet/IP فراهم می‌کند.

ترکیب SIL 3 / PLe، منطق SafeBound™، قابلیت SS1-t، اتصال به STO، طراحی IP54، تأییدیه TÜV Rheinland و پشتیبانی از SISTEMA باعث شده این محصول راهکاری سریع، مطمئن و قابل‌اعتماد برای پیاده‌سازی و ارتقای سیستم‌های ایمنی در تجهیزات متحرک صنعتی باشد.
