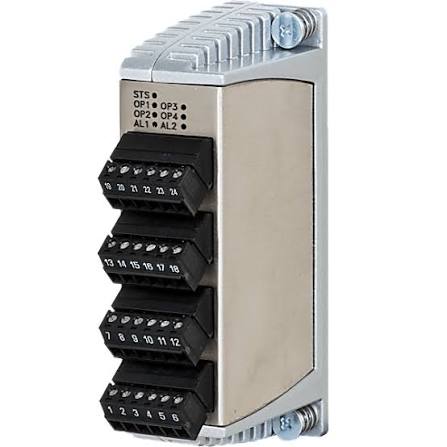

ماژول استرین گیج Graphite با خروجی رله

کد محصول: GMSG11R0

ماژول استرین گیج Graphite؛ راهکاری حرفه‌ای برای اندازه‌گیری و کنترل دقیق فرآیندهای صنعتی

Graphite® Dual Strain Gage Input Module یک ماژول توسعه پیشرفته برای سری Graphite® HMI است که امکان کنترل PID تک حلقه و دریافت سیگنال از انواع استرین گیج (Strain Gage) و سنسورهای مبتنی بر پل وتستون (Bridge-Type Transducers) را فراهم می‌کند. این ماژول با بهره‌گیری از دو ورودی استرین گیج، خروجی‌های رله، خروجی آنالوگ، قابلیت Auto-Tune و نرم‌افزار Crimson®، انتخابی ایده‌آل برای کاربردهای اندازه‌گیری وزن، نیرو، فشار، گشتاور و سایر فرآیندهای دقیق صنعتی است.

وجود ورودی دوم امکان انجام عملیات ریاضی بین دو کانال ورودی را فراهم می‌کند و انعطاف‌پذیری بالایی برای طراحی برنامه‌های کنترلی سفارشی در اختیار مهندسان اتوماسیون قرار می‌دهد.

ویژگی‌ها و مزایای ماژول استرین گیج Graphite

کنترل PID تک حلقه با عملکرد دقیق

این ماژول مجهز به یک کنترل‌کننده PID قدرتمند است که به‌طور اختصاصی برای پنل‌های Graphite HMI طراحی شده و کنترل دقیق فرآیندهای صنعتی را تضمین می‌کند.

مزایا ماژول استرین گیج Graphite :

• کنترل PID تک حلقه
• عملکرد پایدار و دقیق
• مناسب برای کنترل فرآیندهای حساس
• یکپارچگی کامل با Graphite HMI


پشتیبانی از ورودی‌های ماژول استرین گیج Graphite

ماژول GMSG11R0 قادر است سیگنال‌های ضعیف خروجی از انواع سنسورهای پل وتستون را با دقت بالا دریافت و پردازش کند.

سنسورهای قابل پشتیبانی ماژول استرین گیج Graphite :

• لودسل (Load Cell)
• سنسور فشار (Pressure Transducer)
• سنسور گشتاور (Torque Transducer)
• انواع سنسورهای Strain Gage
• سایر ترانسدیوسرهای Bridge-Type

دو ورودی مستقل با قابلیت انجام محاسبات ریاضی

وجود ورودی دوم استرین گیج این امکان را فراهم می‌کند تا عملیات ریاضی مانند جمع، تفریق، میانگین یا سایر محاسبات بین دو سیگنال ورودی انجام شود و برنامه‌های کنترلی پیشرفته‌تری پیاده‌سازی شوند.

مزایا ماژول استرین گیج Graphite :

• دو کانال ورودی مستقل
• انجام محاسبات بین ورودی‌ها
• مناسب برای کاربردهای چندسنسوره
• افزایش انعطاف‌پذیری در طراحی سیستم

حالت‌های مختلف کنترل و قابلیت Auto-Tune

این ماژول از روش‌های مختلف کنترل صنعتی پشتیبانی کرده و با قابلیت Auto-Tune، پارامترهای PID را به‌صورت خودکار تنظیم می‌کند تا بهترین عملکرد کنترلی حاصل شود.

حالت‌های کنترلی ماژول استرین گیج Graphite  :

• On/Off
• P
• PI
• PID
• Manual

مزایا:

• تنظیم خودکار پارامترهای PID
• کاهش زمان راه‌اندازی
• افزایش دقت کنترل
• بهینه‌سازی عملکرد سیستم

فناوری کاهش Overshoot ماژول استرین گیج Graphite

قابلیت Overshoot Suppression موجب می‌شود سیستم با سرعت بالا به مقدار هدف برسد، بدون اینکه از مقدار تنظیم‌شده عبور کرده یا نوسان بیش از حد ایجاد شود.

مزایا:

• پاسخ سریع
• کاهش نوسانات
• کنترل پایدار
• افزایش کیفیت فرآیند


پیکربندی آسان با نرم‌افزار ماژول استرین گیج Graphite

تمام تنظیمات و کالیبراسیون این ماژول از طریق نرم‌افزار Crimson® انجام می‌شود. محیط گرافیکی و کاربرپسند این نرم‌افزار، راه‌اندازی و مدیریت سیستم را بسیار ساده می‌کند.

قابلیت‌ها ماژول استرین گیج Graphite :

• برنامه‌نویسی گرافیکی
• تنظیم سریع پارامترها
• کالیبراسیون آسان
• سازگار با سیستم‌عامل Windows

نشانگرهای LED وضعیت و آلارم ماژول استرین گیج Graphite

چراغ‌های LED روی ماژول وضعیت عملکرد دستگاه را در هر لحظه نمایش می‌دهند.

نمایشگرهای LED:

• وضعیت راه‌اندازی (Startup)
• نمایش خطاها
• وضعیت خروجی‌ها
• هشدارها و آلارم‌ها

طراحی صنعتی مقاوم ماژول استرین گیج Graphite

بدنه فلزی مستحکم این ماژول برای استفاده در محیط‌های صنعتی سخت طراحی شده و عملکردی پایدار در شرایط دشوار ارائه می‌دهد.

مشخصات صنعتی:

• بدنه فلزی مقاوم
• دارای استاندارد CE
• دارای تأییدیه ABS برای کاربردهای دریایی
• محدوده دمای کاری 40- تا 70+ درجه سانتی‌گراد
• مقاوم در برابر شرایط محیطی سخت

تغذیه مستقیم از Graphite HMI ماژول استرین گیج Graphite

این ماژول انرژی مورد نیاز خود را مستقیماً از پنل Graphite® HMI دریافت می‌کند و نیازی به منبع تغذیه جداگانه ندارد.

مشخصات تغذیه:

• تغذیه از Graphite HMI
• حداکثر توان مصرفی 5.6 وات
• نصب آسان و بدون سیم‌کشی اضافی

کاربردهای ماژول استرین گیج Graphite

این ماژول در بسیاری از پروژه‌های اتوماسیون و کنترل صنعتی کاربرد دارد، از جمله:

• سیستم‌های توزین صنعتی
• باسکول و لودسل
• اندازه‌گیری نیرو و کشش
• کنترل فشار
• اندازه‌گیری گشتاور
• ماشین‌آلات صنعتی
• صنایع فولاد، سیمان و معدن
• صنایع غذایی و دارویی
• خطوط تولید خودکار
• سیستم‌های کنترل فرآیند

چرا ماژول استرین گیج Graphite را انتخاب کنیم؟

• کنترل PID تک حلقه با دقت بالا
• دو ورودی مستقل Strain Gage
• پشتیبانی از انواع Load Cell و سنسورهای Bridge-Type
• قابلیت انجام محاسبات بین دو ورودی
• خروجی‌های رله و خروجی آنالوگ
• قابلیت Auto-Tune هوشمند
• فناوری کاهش Overshoot
• برنامه‌ریزی آسان با Crimson®
• طراحی مقاوم صنعتی با استاندارد CE و ABS
• تغذیه مستقیم از Graphite HMI


مشخصات فنی ماژول استرین گیج Graphite
