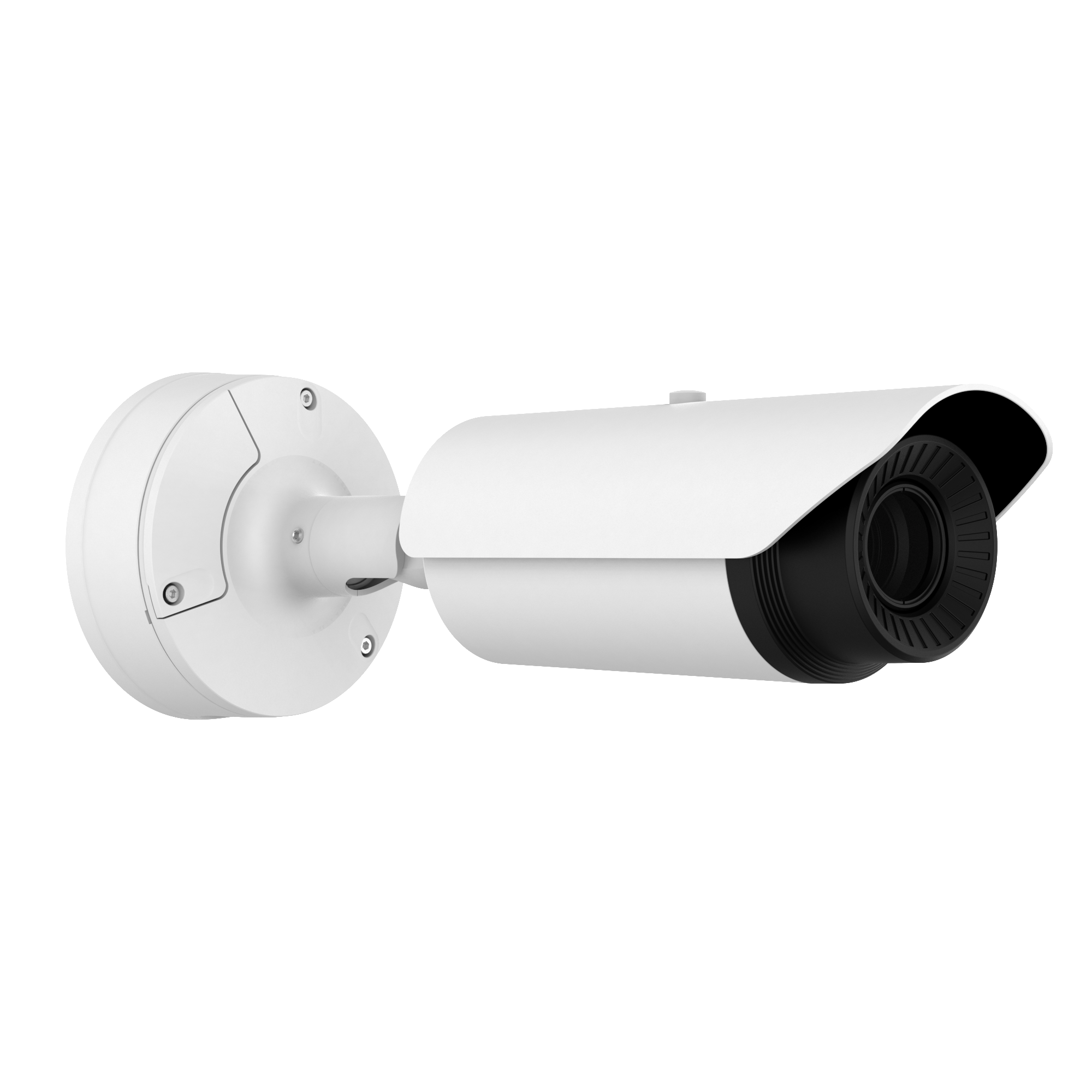

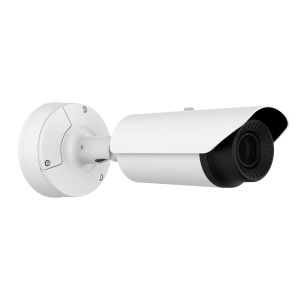

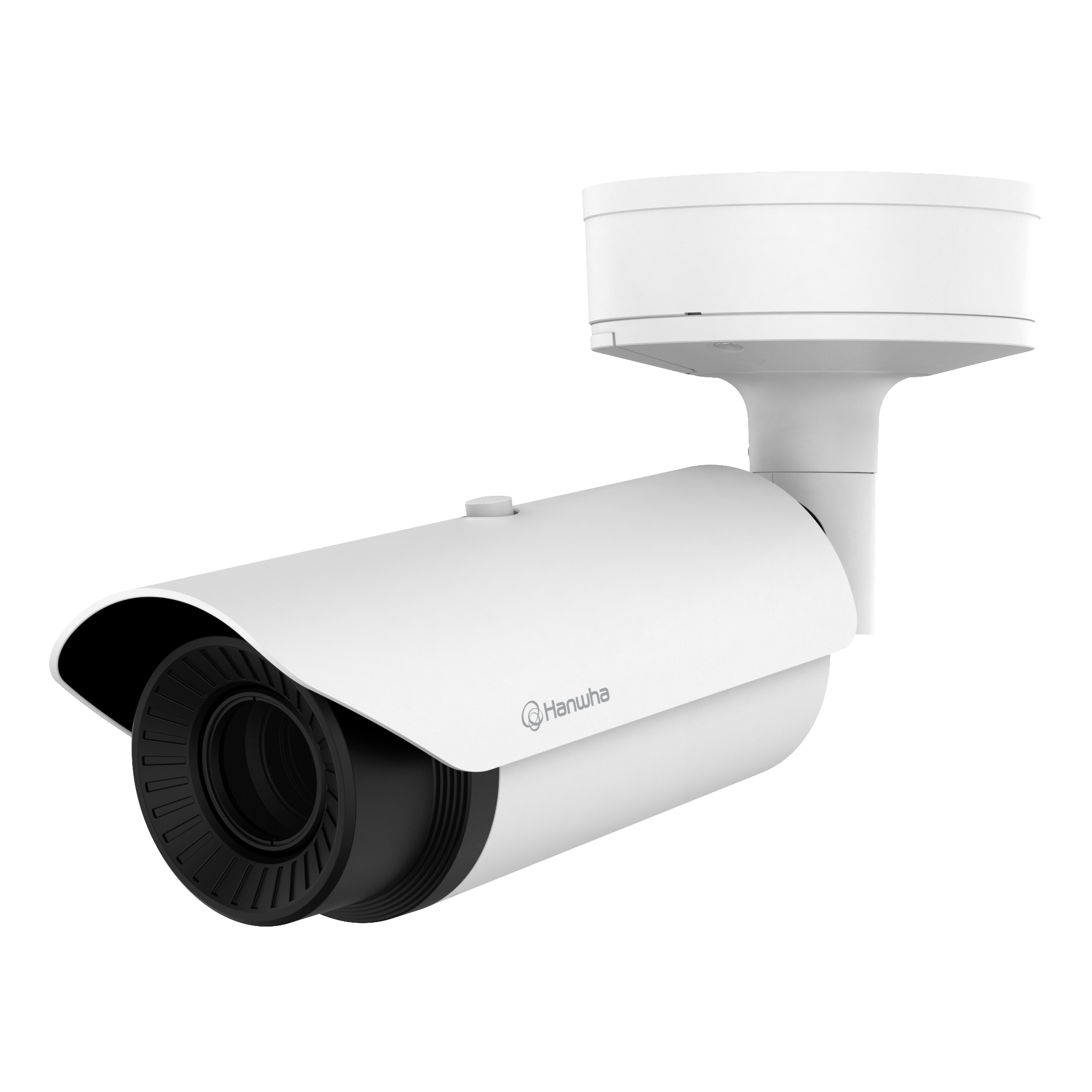

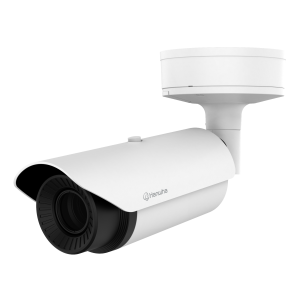

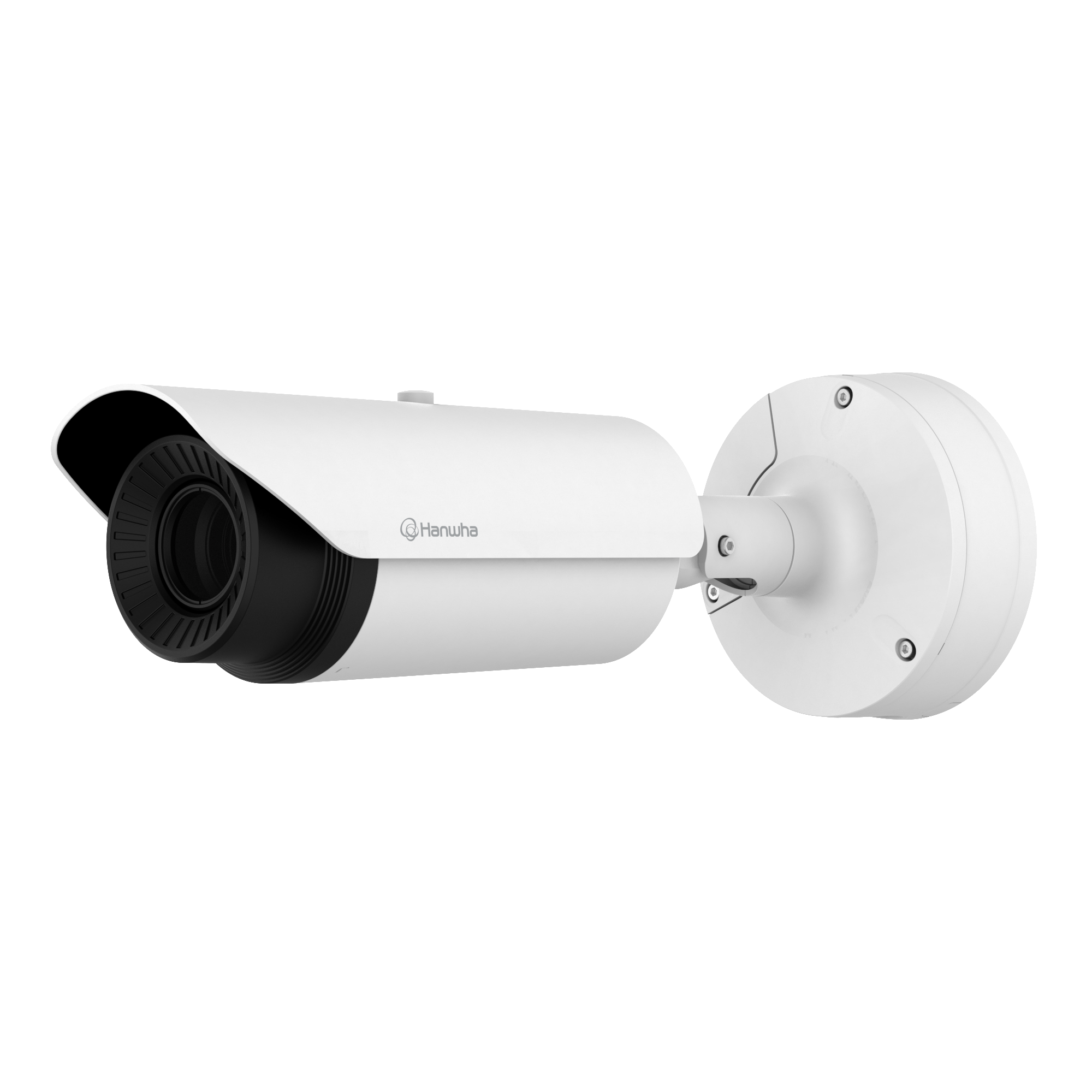

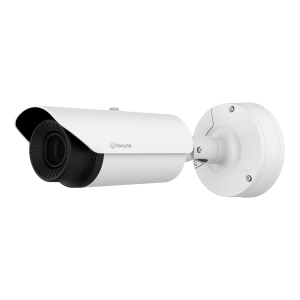

دوربین حرارتی Hanwha Vision TNO-4050

دوربین Hanwha Vision TNO-4050T یک دوربین حرارتی VGA با قابلیت تصویربرداری حرارتی پیشرفته، فشرده‌سازی H.265 و لنز ثابت 35 میلی‌متری است که برای نظارت امنیتی، پایش محیطی و تشخیص تغییرات دمایی طراحی شده است. این مدل از حسگر حرارتی Uncooled Microbolometer با وضوح 640×480، حساسیت حرارتی NETD ≤50mK و اندازه پیکسل 17μm بهره می‌برد.

TNO-4050T علاوه بر تصویربرداری حرارتی، امکان تشخیص فرد، خودرو و شناور (Person, Vehicle, Vessel) را ارائه می‌دهد و از مجموعه‌ای از قابلیت‌های تحلیلی مانند تشخیص حرکت، دستکاری، پرسه‌زنی، جهت حرکت، صدا، طبقه‌بندی صدا، ضربه و تغییرات دمایی پشتیبانی می‌کند.

پشتیبانی از H.265، H.264 و MJPEG، نرخ فریم حداکثر 30fps، کارت حافظه تا 256GB، فناوری WiseStream II، قابلیت Hallway View و سه روش تغذیه PoE، 24V AC و 12V DC، این دوربین را به گزینه‌ای مناسب برای پروژه‌های نظارت حرارتی حرفه‌ای تبدیل کرده است.

ویژگی‌های کلیدی دوربین حرارتی Hanwha Vision TNO-4050

• وضوح تصویر حرارتی VGA / 640×480
• حسگر Uncooled Microbolometer
• لنز ثابت 35 میلی‌متری
• حساسیت حرارتی NETD ≤50mK
• اندازه پیکسل 17μm
• محدوده طیفی 8 تا 14 میکرومتر
• حداکثر نرخ فریم 30fps
• پشتیبانی از H.265، H.264 و MJPEG
• تشخیص فرد، خودرو و شناور
• تشخیص حرکت
• تشخیص Handover
• تشخیص دستکاری یا Tampering
• تشخیص پرسه‌زنی یا Loitering
• تشخیص جهت حرکت
• تشخیص صدا
• طبقه‌بندی صدا
• تشخیص ضربه
• تشخیص تغییرات دمایی
• Hallway View
• پشتیبانی از WiseStream II
• اسلات SD / SDHC / SDXC تا ظرفیت 256GB
• پشتیبانی از PoE، 24V AC و 12V DC
• استانداردهای IP66 و NEMA 4X



تصویربرداری حرارتی VGA با حسگر 640×480 دوربین حرارتی Hanwha Vision TNO-4050

دوربین حرارتی TNO-4050T به یک حسگر Uncooled Microbolometer با وضوح 640×480 مجهز شده است. این نوع حسگر برای دریافت تابش حرارتی و تبدیل اختلاف‌های دمایی به اطلاعات تصویری استفاده می‌شود.

علاوه بر وضوح اصلی 640×480، دوربین از دو وضوح دیگر نیز پشتیبانی می‌کند:

این انعطاف‌پذیری امکان انتخاب وضوح مناسب را متناسب با نیاز پروژه، پهنای باند و فضای ذخیره‌سازی فراهم می‌کند.

لنز 35 میلی‌متری TNO-4050T دوربین حرارتی Hanwha Vision TNO-4050

یکی از مشخصات مهم این مدل، استفاده از لنز ثابت 35mm است. فاصله کانونی 35 میلی‌متری برای کاربردهایی که نیاز به میدان دید متناسب با فاصله نصب و محدوده هدف دارند، قابل استفاده است.

در طراحی سیستم نظارت حرارتی، انتخاب فاصله کانونی مناسب اهمیت زیادی دارد؛ زیرا فاصله دوربین تا هدف، اندازه سوژه و میدان دید موردنیاز مستقیماً بر انتخاب لنز تأثیر می‌گذارند.

توجه: زاویه دید دقیق لنز در اطلاعات ارائه‌شده مشخص نشده است؛ بنابراین مقدار FOV را بدون تأیید دیتاشیت درج نمی‌کنیم.

حساسیت حرارتی NETD ≤50mK دوربین حرارتی Hanwha Vision TNO-4050

دوربین Hanwha Vision TNO-4050T دارای مقدار NETD ≤50mK است.

NETD یا Noise Equivalent Temperature Difference یکی از پارامترهای مهم در ارزیابی حسگرهای حرارتی است و نشان می‌دهد سیستم تا چه اندازه قادر به تفکیک اختلاف‌های کوچک دمایی است.

مقدار NETD کمتر معمولاً نشان‌دهنده توانایی بهتر حسگر برای تشخیص اختلاف‌های ظریف دما است؛ با این حال، عملکرد واقعی تصویربرداری حرارتی به عواملی مانند شرایط جوی، فاصله سوژه، نوع سطح، رطوبت و شرایط محیطی نیز وابسته است.

مشخصات حسگر حرارتی دوربین حرارتی Hanwha Vision TNO-4050

محدوده طیفی 8 تا 14 میکرومتر دوربین حرارتی Hanwha Vision TNO-4050

حسگر حرارتی TNO-4050T در محدوده طیفی 8 تا 14μm فعالیت می‌کند. این محدوده یکی از بازه‌های مهم برای تصویربرداری حرارتی است و امکان دریافت تابش حرارتی منتشرشده از اشیاء و سطوح را فراهم می‌کند.

ترکیب این محدوده طیفی با حسگر Microbolometer و NETD حداکثر 50mK، ساختار اصلی سیستم تصویربرداری حرارتی این دوربین را تشکیل می‌دهد.

تشخیص فرد، خودرو و شناور دوربین حرارتی Hanwha Vision TNO-4050

یکی از قابلیت‌های مهم اعلام‌شده برای TNO-4050T، قابلیت تشخیص سه دسته هدف است:

• Person — فرد
• Vehicle — خودرو
• Vessel — شناور

این ویژگی باعث می‌شود دوربین علاوه بر ارائه تصویر حرارتی، برای برخی کاربردهای نظارت محیطی و امنیتی نیز مورد استفاده قرار گیرد.

به‌خصوص در محیط‌های ساحلی، اسکله‌ها، بنادر، محوطه‌های صنعتی و مسیرهای تردد، قابلیت تشخیص شناورها در کنار افراد و خودروها می‌تواند کاربرد داشته باشد.

البته عملکرد تشخیص به فاصله، اندازه هدف، شرایط محیطی، زاویه نصب و تنظیمات سیستم وابسته است.

قابلیت‌های تحلیل هوشمند TNO-4050T دوربین حرارتی Hanwha Vision TNO-4050

TNO-4050T مجموعه‌ای از قابلیت‌های Operational Analytics را در اختیار سیستم نظارتی قرار می‌دهد.

تشخیص حرکت

قابلیت Motion Detection برای شناسایی حرکت در محدوده تحت نظارت استفاده می‌شود و می‌تواند در سناریوهای امنیتی و نظارتی کاربرد داشته باشد.

تشخیص Handover

قابلیت Handover در دوربین حرارتی Hanwha Vision TNO-4050 مجموعه تحلیل‌های دوربین قرار دارد و برای سناریوهای انتقال و ادامه تحلیل سوژه بین محدوده‌های نظارتی کاربرد دارد.

تشخیص Tampering

Tampering Detection برای تشخیص دستکاری یا تغییر وضعیت دوربین در نظر گرفته شده است.

تشخیص Loitering

قابلیت Loitering Detection  دوربین حرارتی Hanwha Vision TNO-4050 می‌تواند حضور یا باقی‌ماندن طولانی‌مدت سوژه در محدوده تعریف‌شده را شناسایی کند.

تشخیص جهت حرکت

با استفاده از Directional Detection می‌توان جهت حرکت سوژه‌ها را در محدوده موردنظر تحلیل کرد.

تشخیص صدا و طبقه‌بندی صدا دوربین حرارتی Hanwha Vision TNO-4050

TNO-4050T از:

• Audio Detection
• Sound Classification

پشتیبانی می‌کند و در نتیجه اطلاعات صوتی نیز می‌تواند در کنار اطلاعات تصویری مورد استفاده قرار گیرد.

تشخیص ضربه

قابلیت Shock Detection برای شناسایی ضربه یا شوک واردشده به سیستم طراحی شده است.

تشخیص تغییرات دمایی

یکی از ویژگی‌های مهم این مدل، Temperature Change Detection است که برای تشخیص تغییرات دمایی در محیط یا محدوده موردنظر استفاده می‌شود.

توجه: متن ارائه‌شده مقدار محدوده دمایی یا دقت اندازه‌گیری را مشخص نکرده است؛ بنابراین از درج اعداد تأییدنشده خودداری شده است.

پشتیبانی از H.265 و WiseStream II دوربین حرارتی Hanwha Vision TNO-4050

دوربین TNO-4050T از سه فرمت فشرده‌سازی زیر پشتیبانی می‌کند:

• H.265
• H.264
• MJPEG

حداکثر نرخ فریم در H.265 و H.264 برابر با 30fps در 60Hz و 25fps در 50Hz اعلام شده است. برای MJPEG نیز نرخ 30fps ذکر شده است.

WiseStream II

فناوری WiseStream II نیز در این مدل پشتیبانی می‌شود. این فناوری برای بهینه‌سازی داده‌های ویدئویی و استفاده مؤثرتر از منابع شبکه و ذخیره‌سازی طراحی شده است.

ضبط روی کارت حافظه تا 256 گیگابایت دوربین حرارتی Hanwha Vision TNO-4050

TNO-4050T دارای اسلات کارت حافظه و پشتیبانی از فرمت‌های زیر است:

• SD
• SDHC
• SDXC

حداکثر ظرفیت اعلام‌شده 256GB است.

استفاده از کارت حافظه می‌تواند امکان ذخیره‌سازی محلی را فراهم کند و در کنار سیستم‌هایی مانند NVR یا VMS مورد استفاده قرار گیرد.

تغذیه دوربین TNO-4050T دوربین حرارتی Hanwha Vision TNO-4050

این دوربین از سه روش تغذیه پشتیبانی می‌کند:

پشتیبانی از PoE در پروژه‌هایی که زیرساخت شبکه PoE دارند، می‌تواند نصب دوربین را ساده‌تر کند.

استانداردهای حفاظتی IP66 و NEMA 4X

TNO-4050T برای استفاده در محیط‌های مختلف با استانداردهای حفاظتی زیر معرفی شده است:

IP66

استاندارد IP66 نشان‌دهنده مقاومت محفظه در برابر نفوذ گردوغبار و جت‌های قدرتمند آب است.

NEMA 4X

NEMA 4X نیز سطحی از حفاظت محفظه در برابر شرایط محیطی را مشخص می‌کند و در پروژه‌های صنعتی و محیط‌های سخت اهمیت دارد.

توجه: NEMA 4X و IP66 دو استاندارد متفاوت هستند و نباید بدون مستندات رسمی به‌عنوان معادل یکدیگر معرفی شوند.

Hallway View

دوربین حرارتی Hanwha Vision TNO-4050  از قابلیت Hallway View پشتیبانی می‌کند.

این قابلیت برای محیط‌هایی مانند راهروها، مسیرهای باریک و فضاهای عمودی می‌تواند مفید باشد و به استفاده بهتر از کادر تصویر در چنین محیط‌هایی کمک کند.

خروجی تصویر و USB دوربین حرارتی Hanwha Vision TNO-4050

در بخش خروجی تصویر، دوربین دارای:

CVBS: 1.0 Vp-p / 75Ω Composite

است که برای نصب مورد استفاده قرار می‌گیرد.

همچنین یک Micro USB Type-B برای Preview و نصب وجود دارد.

طبق مشخصات ارائه‌شده، پورت USB برای پیش‌نمایش و نصب بوده و برای استفاده از آن به Wi-Fi Dongle نیاز است.

کاربردهای دوربین حرارتی TNO-4050T دوربین حرارتی Hanwha Vision TNO-4050

با توجه به لنز 35 میلی‌متری، تصویربرداری VGA، قابلیت تشخیص فرد، خودرو و شناور و مجموعه تحلیل‌های حرارتی و امنیتی، این دوربین می‌تواند در کاربردهای زیر مورد بررسی قرار گیرد:

• نظارت حرارتی محیط‌های صنعتی
• نظارت پیرامونی
• کنترل مسیرهای ورود و خروج
• پایش محوطه‌های وسیع
• نظارت بنادر و مناطق ساحلی
• تشخیص شناورها
• نظارت بر خودروها
• تشخیص افراد در شرایط دید دشوار
• پایش تغییرات دمایی
• نظارت بر تأسیسات صنعتی
• حفاظت محیطی و امنیتی
• نظارت در شرایط نور بسیار کم یا نامناسب

جدول مشخصات فنی دوربین Hanwha Vision TNO-4050T

گواهینامه‌های دوربین حرارتی Hanwha Vision TNO-4050

برای این محصول گواهینامه‌های زیر در اطلاعات سازنده ذکر شده‌اند:

• EAC
• UL
• NDAA
• CE
• FCC

همچنین سازنده اعلام کرده است که موجودی و دسترسی محصول ممکن است بسته به منطقه جغرافیایی متفاوت باشد.

نکته مهم درباره Firmware

طبق اطلاعات ارائه‌شده، برای ارتقای نسخه‌های 1.00 تا 1.2X به آخرین نسخه Firmware، به Bridge Firmware نیاز است. جزئیات بیشتر باید از طریق Upgrade Notification یا Release Note همراه فایل Firmware با فرمت ZIP بررسی شود.

خرید دوربین حرارتی Hanwha Vision TNO-4050T

Hanwha Vision TNO-4050T یک دوربین حرارتی VGA با لنز ثابت 35 میلی‌متری، حسگر Microbolometer با وضوح 640×480 و حساسیت NETD حداکثر 50mK است. این مدل علاوه بر تصویربرداری حرارتی، قابلیت تشخیص افراد، خودروها و شناورها را ارائه می‌دهد و مجموعه‌ای از تحلیل‌های امنیتی و حرارتی را در اختیار سیستم نظارتی قرار می‌دهد.

پشتیبانی از H.265، نرخ فریم تا 30fps، WiseStream II، کارت حافظه 256GB، PoE، 24V AC و 12V DC در کنار استانداردهای IP66 و NEMA 4X، این دوربین را برای پروژه‌های حرفه‌ای نظارت حرارتی قابل بررسی می‌کند.
