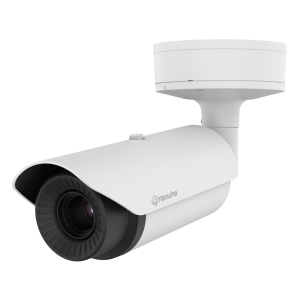

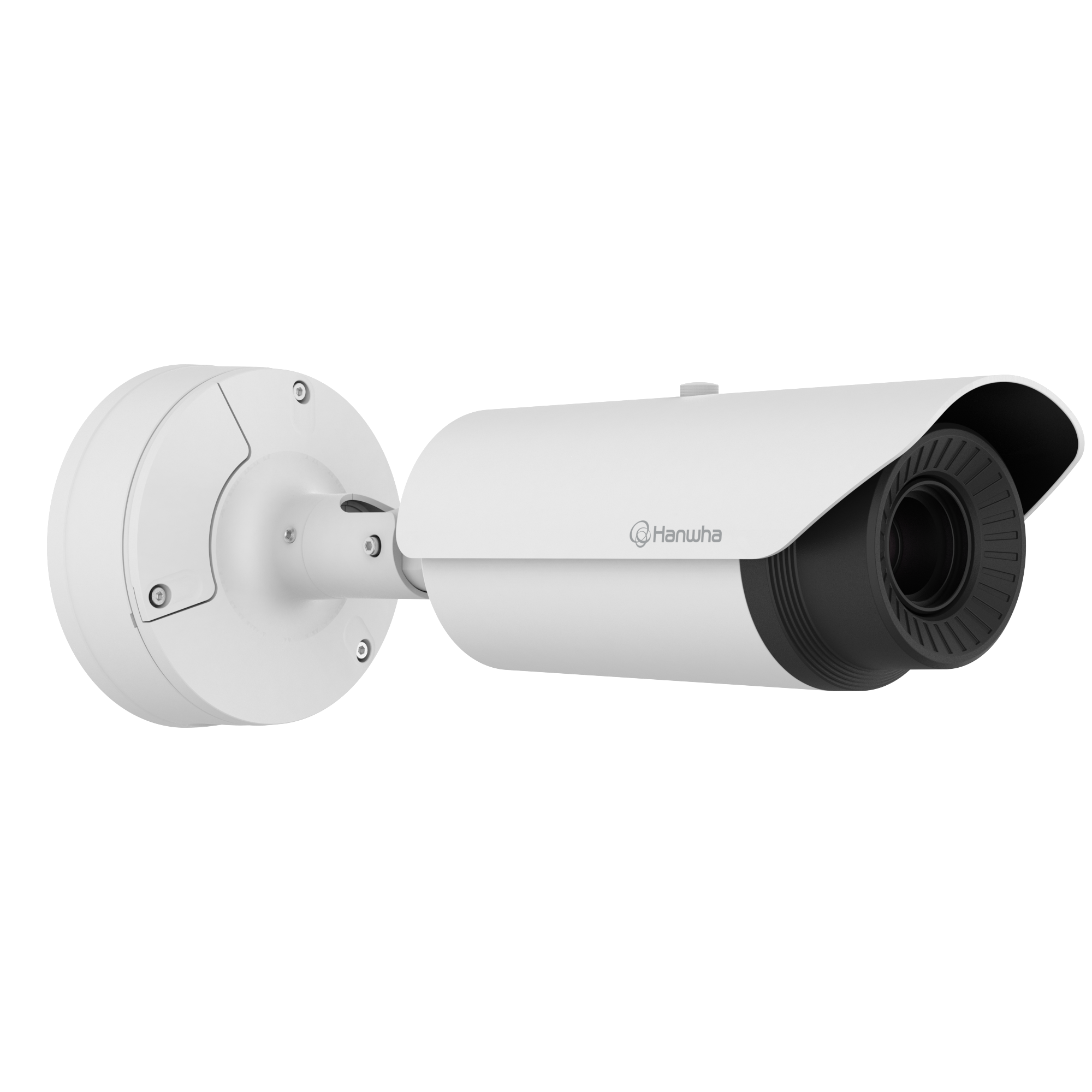

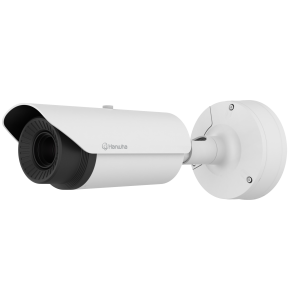

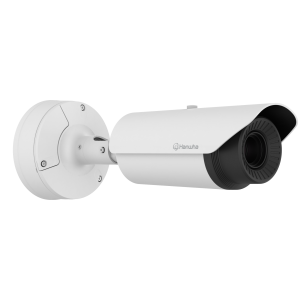

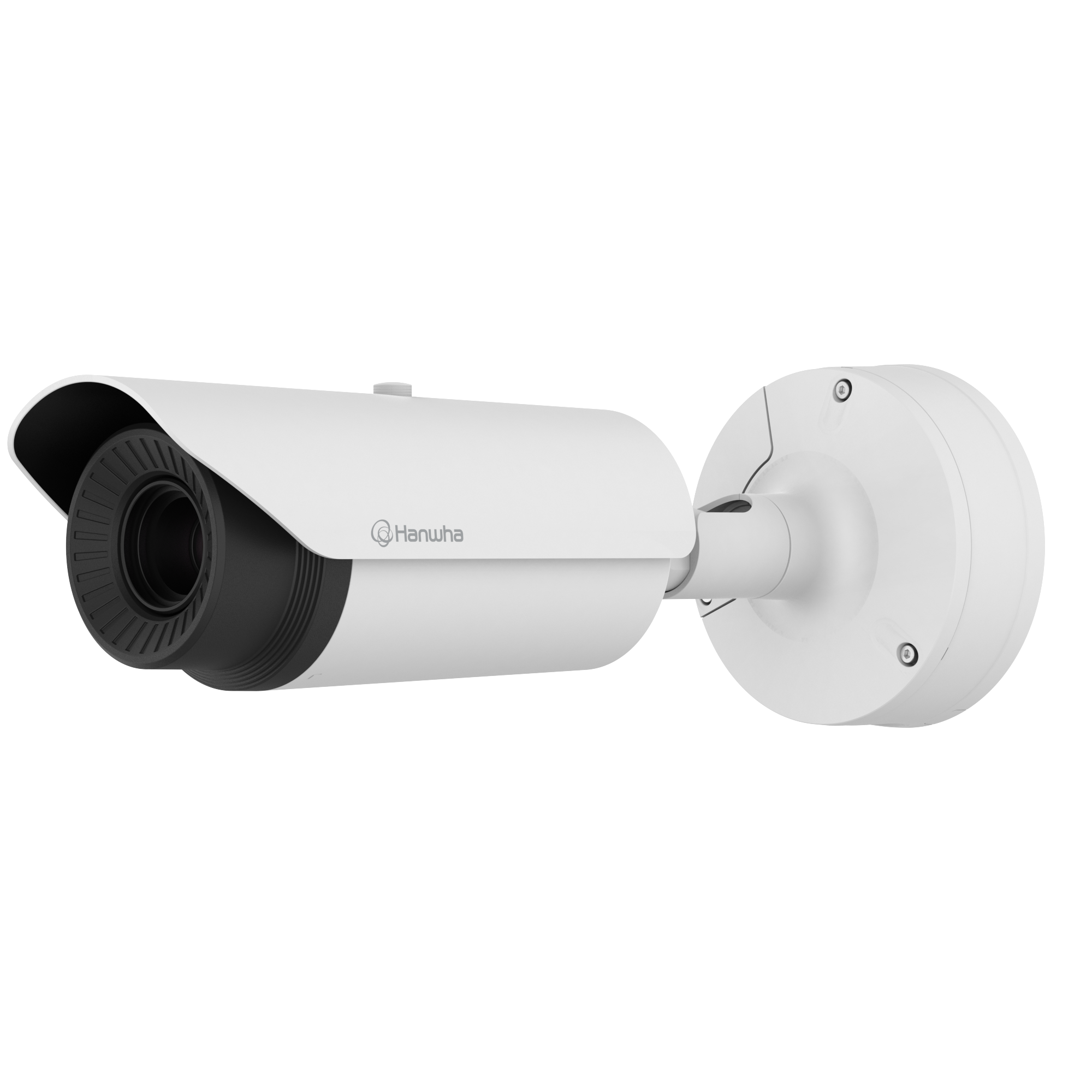

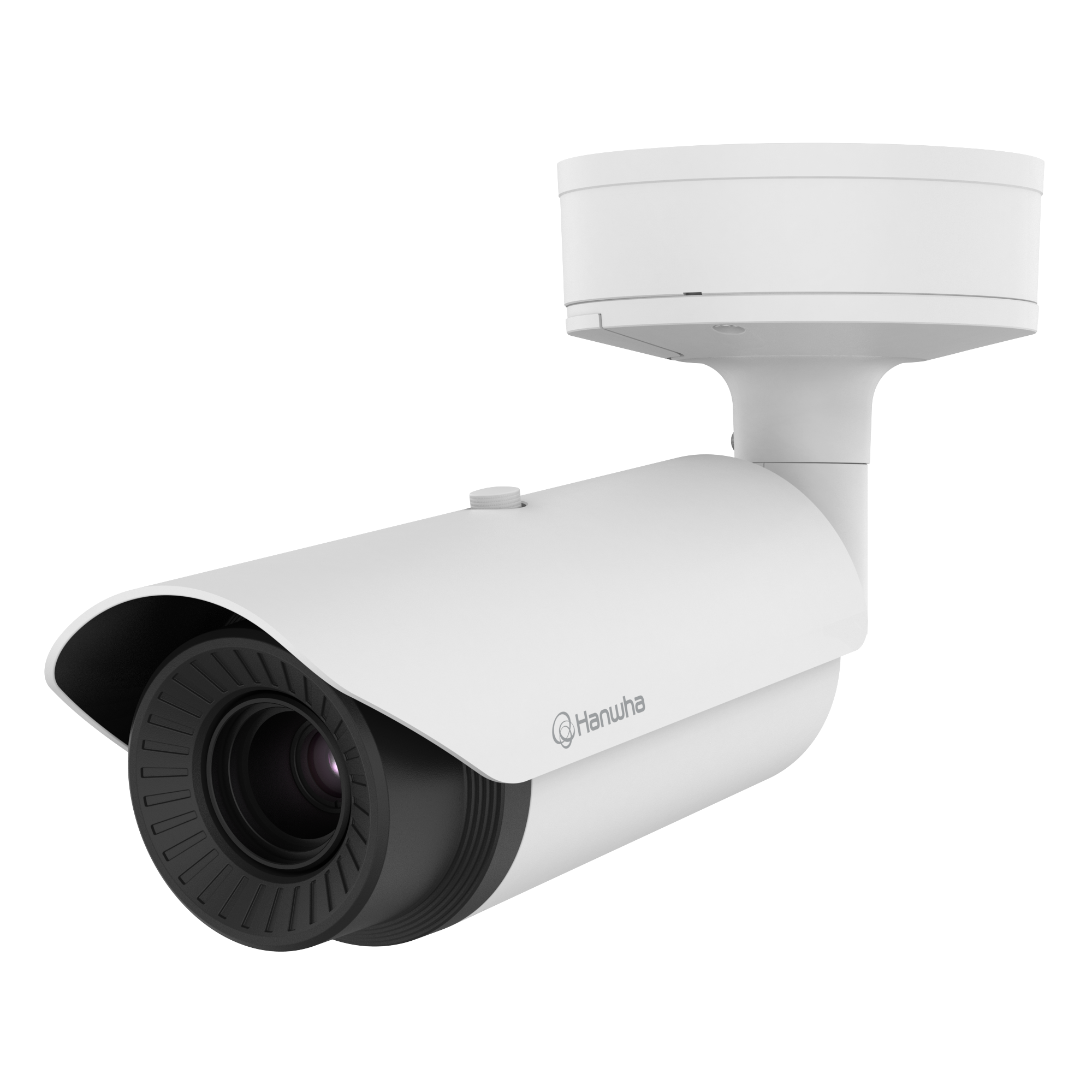

دوربین حرارتی رادیومتریک Hanwha Vision TNO-4040TR

دوربین حرارتی رادیومتریک Hanwha Vision TNO-4040TR یک دوربین حرارتی رادیومتریک با وضوح VGA است که برای پایش حرارتی دقیق، نظارت هوشمند و تشخیص تغییرات دمایی در محیط‌های صنعتی، تجاری و امنیتی طراحی شده است. این مدل از حسگر حرارتی Uncooled Microbolometer با وضوح 640×480، لنز ثابت 19 میلی‌متری و فشرده‌سازی H.265، H.264 و MJPEG پشتیبانی می‌کند.

یکی از نقاط قوت TNO-4040TR پشتیبانی از نرخ فریم حداکثر 30fps در تمام وضوح‌های اعلام‌شده و مجموعه‌ای گسترده از قابلیت‌های تحلیلی مانند تشخیص حرکت، دستکاری دوربین، پرسه‌زنی، تشخیص جهت حرکت، تشخیص صدا، طبقه‌بندی صدا، تشخیص ضربه و تشخیص دما است.

این دوربین همچنین از WiseStream II، کارت حافظه تا ظرفیت 256 گیگابایت، تغذیه PoE، 24V AC و 12V DC و استانداردهای حفاظتی IP66، NEMA 4X و IK10 پشتیبانی می‌کند.

ویژگی‌های کلیدی دوربین حرارتی رادیومتریک Hanwha Vision TNO-4040TR

• وضوح تصویر حداکثر 640×480 پیکسل
• حسگر حرارتی Uncooled Microbolometer
• اندازه پیکسل 17μm
• حساسیت حرارتی NETD ≤50mK
• لنز ثابت 19 میلی‌متری
• حداکثر نرخ فریم 30fps
• پشتیبانی از H.265، H.264 و MJPEG
• قابلیت‌های پیشرفته تحلیل ویدئو
• تشخیص حرکت
• تشخیص دستکاری یا Tampering
• تشخیص پرسه‌زنی یا Loitering
• تشخیص جهت حرکت
• تشخیص صدا
• طبقه‌بندی صدا
• تشخیص ضربه
• تشخیص دما
• حالت نمایش راهرو یا Hallway View
• پشتیبانی از WiseStream II
• اسلات کارت حافظه SD/SDHC/SDXC تا 256GB
• پشتیبانی از PoE، 24V AC و 12V DC
• استانداردهای IP66، NEMA 4X و IK10
• پشتیبانی از خروجی CVBS
• پورت Micro USB Type-B برای Preview و نصب


  دوربین حرارتی رادیومتریک Hanwha Vision TNO-4040TR

تصویربرداری حرارتی VGA با وضوح 640×480 دوربین حرارتی رادیومتریک Hanwha Vision TNO-4040TR

دوربین TNO-4040TR از یک حسگر حرارتی بدون خنک‌کننده از نوع Uncooled Microbolometer با وضوح 640×480 استفاده می‌کند. این ساختار امکان ثبت تصویر حرارتی بدون نیاز به سیستم خنک‌کننده پیچیده را فراهم می‌کند.

علاوه بر وضوح 640×480، دوربین از حالت‌های تصویری 640×360 و 320×240 نیز پشتیبانی می‌کند. بنابراین می‌توان وضوح تصویر را متناسب با نیاز پروژه و شرایط ذخیره‌سازی یا انتقال داده تنظیم کرد.

رزولوشن‌های قابل پشتیبانی

لنز ثابت 19 میلی‌متری دوربین حرارتی رادیومتریک Hanwha Vision TNO-4040TR

یکی از ویژگی‌های مهم TNO-4040TR استفاده از لنز ثابت با فاصله کانونی 19 میلی‌متر است. فاصله کانونی لنز در تعیین میدان دید و اندازه نمایش سوژه در تصویر نقش دارد.

لنز ثابت باعث می‌شود ساختار اپتیکی دوربین ساده‌تر باشد و برای پروژه‌هایی که فاصله نصب و محدوده نظارت از قبل مشخص شده است، گزینه مناسبی باشد.

زاویه دید دقیق لنز در اطلاعاتی که در متن اولیه ارائه شده مشخص نشده است؛ بنابراین برای جلوگیری از درج اطلاعات نادرست، مقدار FOV در این صفحه ذکر نشده است.

نرخ تصویر حداکثر 30fps

دوربین حرارتی Hanwha Vision TNO-4040TR برخلاف بسیاری از دوربین‌های حرارتی با نرخ فریم پایین، از حداکثر 30 فریم بر ثانیه پشتیبانی می‌کند.

بر اساس مشخصات ارائه‌شده، در فرمت‌های H.265 و H.264 نرخ فریم حداکثر 30fps در سیستم 60Hz و 25fps در سیستم 50Hz اعلام شده است. در حالت MJPEG نیز حداکثر نرخ 30fps ذکر شده است.

این نرخ فریم برای صحنه‌هایی که حرکت سوژه اهمیت دارد، می‌تواند به ثبت روان‌تر تغییرات حرارتی کمک کند.

حساسیت حرارتی NETD ≤50mK دوربین حرارتی رادیومتریک Hanwha Vision TNO-4040TR

حسگر حرارتی این مدل دارای NETD حداکثر 50 میلی‌کلوین است.

NETD یا Noise Equivalent Temperature Difference یکی از پارامترهای مهم در ارزیابی عملکرد حسگرهای حرارتی است و میزان توانایی سیستم در تشخیص اختلاف‌های کوچک دمایی را توصیف می‌کند.

مقدار NETD پایین‌تر معمولاً به معنای حساسیت بهتر حسگر نسبت به اختلاف‌های کوچک دما است؛ با این حال عملکرد واقعی دوربین به شرایط محیطی، فاصله سوژه، رطوبت، نوع سطح و سایر عوامل نیز وابسته است.

حسگر حرارتی با اندازه پیکسل 17 میکرومتر دوربین حرارتی رادیومتریک Hanwha Vision TNO-4040TR

در TNO-4040TR از حسگر حرارتی با اندازه پیکسل 17μm استفاده شده است.

این مشخصه در کنار رزولوشن 640×480 و NETD ≤50mK، بخشی از مشخصات اصلی آشکارساز حرارتی دوربین را تشکیل می‌دهد.

قابلیت‌های تحلیل هوشمند TNO-4040TR

یکی از مهم‌ترین مزایای این مدل، مجموعه گسترده قابلیت‌های Operational Analytics است. این قابلیت‌ها امکان استفاده از دوربین را فراتر از مشاهده ساده تصویر حرارتی فراهم می‌کنند.

تشخیص حرکت دوربین حرارتی رادیومتریک Hanwha Vision TNO-4040TR

دوربین می‌تواند تغییرات حرکتی را در محدوده نظارت تشخیص دهد و برای کاربردهای نظارتی و امنیتی مورد استفاده قرار گیرد.

تشخیص دستکاری دوربین

قابلیت Tampering Detection برای تشخیص برخی تغییرات یا دستکاری‌های مؤثر بر وضعیت دوربین طراحی شده است و می‌تواند در سامانه‌های امنیتی کاربرد داشته باشد.

تشخیص پرسه‌زنی

قابلیت Loitering Detection برای شناسایی ماندن یا حضور طولانی‌مدت در محدوده تعریف‌شده استفاده می‌شود.

تشخیص جهت حرکت

Directional Detection امکان تحلیل جهت حرکت سوژه‌ها را فراهم می‌کند و می‌تواند برای نظارت بر مسیرهای ورود و خروج یا محدوده‌های کنترل‌شده مورد استفاده قرار گیرد.

تشخیص صدا و طبقه‌بندی صدا دوربین حرارتی رادیومتریک Hanwha Vision TNO-4040TR

TNO-4040TR علاوه بر تحلیل تصویر، از Audio Detection و Sound Classification نیز پشتیبانی می‌کند.

این قابلیت‌ها امکان استفاده از اطلاعات صوتی را در کنار داده‌های تصویری فراهم می‌کنند.

تشخیص ضربه

قابلیت Shock Detection برای شناسایی ضربه یا شوک واردشده به سیستم در نظر گرفته شده است.

تشخیص دما

از قابلیت‌های مهم این مدل می‌توان به Temperature Detection اشاره کرد که امکان استفاده از اطلاعات حرارتی برای پایش شرایط دمایی را فراهم می‌کند.

جزئیات مربوط به محدوده دمایی، دقت اندازه‌گیری و آستانه‌های هشدار در متن ارائه‌شده مشخص نشده است و نباید بدون دیتاشیت رسمی به صفحه محصول اضافه شود.

حالت Hallway View

دوربین از قابلیت Hallway View پشتیبانی می‌کند. این قابلیت برای نمایش بهتر فضاهای عمودی مانند راهروها و مسیرهای باریک طراحی شده است.

استفاده از چنین حالتی می‌تواند در پروژه‌هایی که شکل محیط بیشتر عمودی است، باعث استفاده مناسب‌تر از کادر تصویر شود.

فشرده‌سازی H.265 و WiseStream II دوربین حرارتی رادیومتریک Hanwha Vision TNO-4040TR

TNO-4040TR از کدک‌های زیر پشتیبانی می‌کند:

• H.265
• H.264
• MJPEG

همچنین فناوری WiseStream II در این دوربین پشتیبانی می‌شود.

استفاده از فشرده‌سازی مناسب می‌تواند به کاهش حجم داده‌های ویدئویی و استفاده بهینه‌تر از پهنای باند شبکه و فضای ذخیره‌سازی کمک کند.

در یک سیستم نظارتی، انتخاب H.265 در صورت سازگاری تجهیزات ضبط و شبکه می‌تواند برای کاهش حجم داده‌ها مورد توجه قرار گیرد.

ذخیره‌سازی روی کارت حافظه تا 256GB دوربین حرارتی رادیومتریک Hanwha Vision TNO-4040TR

دوربین TNO-4040TR دارای یک اسلات کارت حافظه است و از استانداردهای زیر پشتیبانی می‌کند:

• SD
• SDHC
• SDXC

حداکثر ظرفیت کارت حافظه اعلام‌شده 256GB است.

این قابلیت امکان ذخیره‌سازی محلی را در کنار ذخیره‌سازی روی NVR یا سایر سامانه‌های مدیریت ویدئو فراهم می‌کند؛ البته نحوه و حالت‌های دقیق ضبط باید بر اساس تنظیمات و مستندات دستگاه بررسی شود.

روش‌های تغذیه دوربین TNO-4040TR

یکی از مزایای این مدل، پشتیبانی از چند روش تغذیه است:

پشتیبانی از PoE می‌تواند فرآیند نصب را ساده‌تر کند، زیرا در زیرساخت سازگار، انتقال برق و داده از طریق شبکه انجام می‌شود.

در پروژه‌هایی که استفاده از PoE امکان‌پذیر نیست نیز امکان استفاده از 24V AC یا 12V DC طبق مشخصات محصول وجود دارد.

مقاومت در برابر شرایط محیطی؛ IP66، NEMA 4X و IK10 دوربین حرارتی رادیومتریک Hanwha Vision TNO-4040TR

دوربین Hanwha Vision TNO-4040TR برای استفاده در شرایط محیطی مختلف، دارای چند سطح حفاظتی اعلام‌شده است.

IP66

استاندارد IP66 نشان‌دهنده حفاظت محفظه در برابر نفوذ گردوغبار و جت‌های قدرتمند آب است.

NEMA 4X

استاندارد NEMA 4X نیز سطحی از حفاظت محفظه در برابر شرایط محیطی را مشخص می‌کند و برای کاربردهای صنعتی اهمیت دارد.

IK10

استاندارد IK10 بیانگر سطح بالایی از مقاومت محفظه در برابر ضربه مکانیکی است.

ترکیب این سه استاندارد، TNO-4040TR را برای پروژه‌هایی که دوربین در معرض عوامل محیطی یا خطر ضربه قرار دارد، مناسب‌تر می‌کند.

خروجی CVBS و پورت Micro USB دوربین حرارتی رادیومتریک Hanwha Vision TNO-4040TR

در بخش Video، دوربین دارای خروجی CVBS با مشخصات 1.0 Vp-p / 75Ω Composite است که برای نصب اعلام شده است.

همچنین یک پورت Micro USB Type-B برای Preview و نصب وجود دارد.

طبق مشخصات سازنده، استفاده از Micro USB برای پیش‌نمایش و نصب بوده و برای این منظور به Wi-Fi Dongle نیاز دارد.

کاربردهای دوربین حرارتی TNO-4040TR

با توجه به مجموعه قابلیت‌های این محصول، TNO-4040TR می‌تواند در پروژه‌های مختلف مورد استفاده قرار گیرد، از جمله:

• نظارت حرارتی صنعتی
• پایش تجهیزات و تأسیسات
• نظارت محیطی و پیرامونی
• کنترل مسیرهای ورود و خروج
• پایش نقاط حساس از نظر دمایی
• تشخیص حرکت در محیط‌های کم‌نور
• نظارت در شرایطی که مه یا دود دید دوربین مرئی را محدود می‌کند
• نظارت بر فضاهای صنعتی
• کاربردهای امنیتی و حفاظتی
• پایش محیط‌های دارای ریسک حرارتی


جدول مشخصات فنی دوربین حرارتی رادیومتریک Hanwha Vision TNO-4040TR
