ترمیناتور مدل 101-00211A

پارت نامبر: 101-00211A

معرفی Anybus T1 Terminator

Anybus T1 Terminator با پارت نامبر 101-00211A یک ترمیناتور فعال (Active Terminator) برای شبکه‌های PROFIBUS مبتنی بر RS-485 است که نقش مهمی در حفظ کیفیت سیگنال، جلوگیری از بازتاب امواج (Signal Reflection) و افزایش پایداری ارتباطات شبکه ایفا می‌کند.

این ترمیناتور با تمامی پروتکل‌های PROFIBUS RS-485 و نرخ‌های انتقال داده از 9.6 kbps تا 12 Mbps سازگار است و عملکردی مطمئن در شبکه‌های صنعتی ارائه می‌دهد.

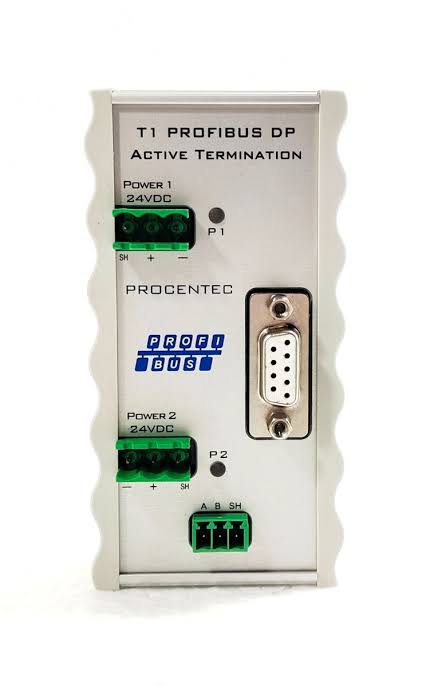

علاوه بر ترمینال پیچی (Screw Terminal)، این محصول به یک پورت DB9 نیز مجهز شده است که امکان اتصال تجهیزات عیب‌یابی مانند ProfiTrace را برای اندازه‌گیری و تحلیل سیگنال شبکه فراهم می‌کند.

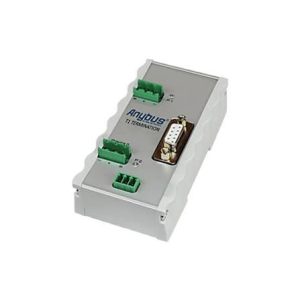

ترمیناتور مدل 101-00211A

همچنین وجود منبع تغذیه دوگانه (Redundant Power Supply) باعث افزایش قابلیت اطمینان سیستم شده و در صورت قطع یکی از منابع تغذیه، بدون هیچ‌گونه وقفه‌ای منبع دوم جایگزین خواهد شد.

ویژگی‌ها و مزایای Anybus T1 Terminator

ترمیناتور فعال برای شبکه‌های PROFIBUS RS-485

Anybus T1 Terminator از تمامی شبکه‌های PROFIBUS مبتنی بر RS-485 پشتیبانی می‌کند و با استفاده از مقاومت استاندارد 390 / 220 / 390 اهم، پایان صحیح سگمنت شبکه را تضمین می‌کند.

این ویژگی موجب:

• جلوگیری از بازتاب سیگنال
• افزایش کیفیت ارتباط
• کاهش خطاهای انتقال داده
• افزایش پایداری شبکه

می‌شود.

پشتیبانی از تمامی نرخ‌های انتقال PROFIBUS

این ترمیناتور با تمامی سرعت‌های استاندارد شبکه PROFIBUS سازگار است.

بازه نرخ انتقال:

• 9.6 kbps
• تا 12 Mbps

به همین دلیل می‌توان از آن در انواع پروژه‌های اتوماسیون صنعتی بدون نگرانی از ناسازگاری استفاده کرد.

ترمینال پیچی و پورت DB9

Anybus T1 Terminator علاوه بر ترمینال اتصال استاندارد PROFIBUS، دارای یک پورت DB9 نیز هست.

این پورت امکان اتصال مستقیم تجهیزات تست و عیب‌یابی شبکه مانند ProfiTrace را فراهم می‌کند و بدون نیاز به تغییر سیم‌کشی، می‌توان وضعیت سیگنال و کیفیت ارتباط شبکه را بررسی کرد.

منبع تغذیه Redundant

یکی از ویژگی‌های مهم این محصول، استفاده از دو ورودی تغذیه مستقل است.

در صورت قطع یکی از منابع تغذیه، دستگاه به‌صورت خودکار و بدون هیچ‌گونه تأخیر از منبع تغذیه دوم استفاده می‌کند.

این ویژگی باعث افزایش قابلیت اطمینان سیستم و جلوگیری از توقف شبکه می‌شود.

نمایش وضعیت تغذیه با LED ترمیناتور مدل 101-00211A

برای هر ورودی تغذیه، یک LED وضعیت در نظر گرفته شده است که در هر لحظه وضعیت عملکرد منبع تغذیه را نمایش می‌دهد.

این قابلیت فرآیند نگهداری و عیب‌یابی سیستم را ساده‌تر می‌کند.

مشخصات فنی ترمیناتور مدل 101-00211A

کاربردهای ترمیناتور مدل 101-00211A

این محصول برای کاربردهای مختلف در شبکه‌های PROFIBUS مناسب است، از جمله:

• پایان‌دهی سگمنت‌های PROFIBUS
• شبکه‌های مبتنی بر RS-485
• خطوط تولید صنعتی
• سیستم‌های کنترل و اتوماسیون
• صنایع نفت، گاز و پتروشیمی
• نیروگاه‌ها
• صنایع فولاد و معدن
• عیب‌یابی شبکه با ProfiTrace
• کاهش نویز و بازتاب سیگنال
• افزایش پایداری ارتباطات شبکه

چرا ترمیناتور مدل 101-00211A را انتخاب کنیم؟

• ترمیناتور فعال برای شبکه‌های PROFIBUS RS-485
• سازگار با تمامی سرعت‌های 9.6 kbps تا 12 Mbps
• استفاده از مقاومت استاندارد 390/220/390 اهم
• دارای ترمینال پیچی (Screw Terminal)
• مجهز به پورت DB9 برای اتصال تجهیزات عیب‌یابی
• سازگار با ProfiTrace
• دارای دو ورودی تغذیه Redundant
• سوئیچ خودکار بین منابع تغذیه بدون وقفه
• نمایش وضعیت تغذیه با LED
• کاهش خطاهای ارتباطی و بازتاب سیگنال
• افزایش پایداری و قابلیت اطمینان شبکه PROFIBUS
• مناسب برای پروژه‌های حرفه‌ای اتوماسیون صنعتی


جمع‌بندی ترمیناتور مدل 101-00211A

Anybus T1 Terminator با پارت نامبر 101-00211A یک ترمیناتور فعال PROFIBUS RS-485 است که با پایان‌دهی صحیح سگمنت‌های شبکه، کیفیت انتقال داده و پایداری ارتباطات را بهبود می‌بخشد.

این محصول با پشتیبانی از تمامی نرخ‌های انتقال 9.6 kbps تا 12 Mbps، مجهز بودن به پورت DB9 برای اتصال تجهیزات عیب‌یابی مانند ProfiTrace و بهره‌مندی از منبع تغذیه دوگانه (Redundant)، گزینه‌ای ایده‌آل برای شبکه‌های PROFIBUS در صنایع مختلف محسوب می‌شود.
