انکودر صنعتی Quad 100 PPR

Single Shaft Length Sensor – Quad 100 PPR

شماره محصول: ZFH0100C

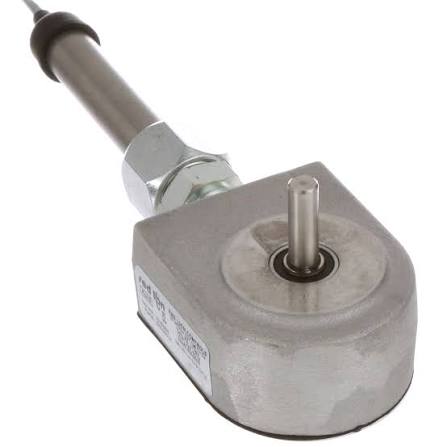

ZFH0100C یک انکودر صنعتی مقاوم (Industrial Encoder) برای اندازه‌گیری طول، سرعت و جهت حرکت در تجهیزات صنعتی است. این انکودر به یک شفت استیل ضدزنگ 3/8 اینچی با قطر 9.53 میلی‌متر و بدنه‌ای از آلومینیوم ریخته‌گری‌شده مجهز شده و برای کار در محیط‌های صنعتی و خطوط تولید طراحی شده است.

این محصول با تغذیه 8 تا 28 ولت DC کار می‌کند و خروجی‌های Quadrature شامل کانال A و B از نوع NPN Open Collector ارائه می‌دهد. همچنین با برخورداری از استاندارد حفاظتی NEMA 13 / IP54، در برابر شرایط رایج محیط‌های کارخانه‌ای مانند گردوغبار، روغن و پاشش آب مقاومت مناسبی دارد.

انکودر صنعتی Quad 100 PPR

دقت 100 پالس در هر دور (100 PPR)

این انکودر در هر چرخش کامل شفت 100 پالس (Pulse Per Revolution) تولید می‌کند.

رزولوشن 100 PPR تعادلی مناسب میان دقت اندازه‌گیری و پایداری سیگنال ایجاد کرده و برای کاربردهای عمومی اندازه‌گیری طول و کنترل حرکت گزینه‌ای مناسب است.

خروجی انکودر صنعتی Quad 100 PPR

ZFH0100C دارای دو سیگنال پالسی Channel A و Channel B است که با اختلاف فاز 90 درجه تولید می‌شوند.

این ساختار به کنترلر اجازه می‌دهد علاوه بر تشخیص سرعت حرکت، جهت حرکت را نیز مشخص کند و در عین حال تأثیر برخی لرزش‌های مکانیکی روی تشخیص حرکت کاهش پیدا کند.

بدنه آلومینیومی مقاوم

بدنه انکودر از آلومینیوم ریخته‌گری‌شده (Cast Aluminum) ساخته شده و قسمت پشتی آن با پوشش آب‌بندی‌شده محافظت می‌شود.

این طراحی از اجزای داخلی در برابر عواملی مانند:

• روغن
• گردوغبار
• آلودگی‌های محیط تولید
• ذرات و کثیفی‌های صنعتی

محافظت می‌کند.

شفت استیل ضدزنگ 3/8 اینچی انکودر صنعتی Quad 100 PPR

انکودر به شفت مقاوم 3/8 اینچ معادل 9.53 میلی‌متر مجهز است.

قطر مناسب و ساختار مقاوم شفت، آن را برای تحمل نیروهای جانبی ایجادشده توسط چرخ اندازه‌گیری (Measuring Wheel) مناسب می‌کند و مقاومت بیشتری در برابر خم‌شدن و خستگی مکانیکی فراهم می‌سازد.

حداکثر سرعت 6000 RPM انکودر صنعتی Quad 100 PPR

ZFH0100C قادر است با سرعت چرخش حداکثر 6000 دور در دقیقه (RPM) کار کند.

بلبرینگ‌های داخلی و دیسک اپتیکی با قابلیت عملکرد در سرعت بالا، امکان استفاده از انکودر را در کاربردهای پرسرعت مانند:

• نوار نقاله‌های سریع
• خطوط تولید
• سیستم‌های Web Handling
• تجهیزات اندازه‌گیری طول

فراهم می‌کنند.

کابل شیلددار 10 فوتی انکودر صنعتی Quad 100 PPR

این محصول به‌صورت آماده با 10 فوت (حدود 3 متر) کابل شیلددار 4 رشته‌ای ارائه می‌شود.

کابل شیلددار به کاهش تأثیر نویز و تداخلات الکتریکی (EMI) کمک کرده و از طرفی زمان سیم‌کشی و نصب انکودر را کاهش می‌دهد.

حفاظت NEMA 13 / IP54

بدنه ZFH0100C دارای درجه حفاظت NEMA 13 / IP54 است.

این سطح حفاظت، محصول را برای محیط‌هایی که احتمال پاشش آب، نفوذ روغن و وجود گردوغبار صنعتی وجود دارد، مناسب می‌کند.

کاربردهای انکودر انکودر صنعتی Quad 100 PPR

انکودر صنعتی ZFH0100C برای کاربردهایی که نیاز به اندازه‌گیری طول، سرعت یا جهت حرکت دارند، قابل استفاده است.

کاربردهای پیشنهادی انکودر صنعتی Quad 100 PPR :

• 📏 اندازه‌گیری طول مواد
• ⚙️ اندازه‌گیری سرعت چرخش
• 🔄 تشخیص جهت حرکت
• 🏭 خطوط تولید صنعتی
• 📦 سیستم‌های نوار نقاله
• 🧵 صنایع نساجی و Web Handling
• 🛠️ ماشین‌آلات صنعتی
• 📐 سیستم‌های اندازه‌گیری با Measuring Wheel
• 🎛️ سیستم‌های کنترل حرکت
• 🔢 شمارش پالس و کنترل موقعیت


مشخصات فنی انکودر صنعتی Quad 100 PPR

مزایای استفاده از انکودر صنعتی Quad 100 PPR

• ✅ رزولوشن 100 PPR
• ✅ خروجی Quadrature برای تشخیص سرعت و جهت
• ✅ خروجی NPN Open Collector
• ✅ شفت مقاوم استیل ضدزنگ 3/8 اینچی
• ✅ بدنه مستحکم آلومینیومی
• ✅ حداکثر سرعت 6000 RPM
• ✅ کابل شیلددار 3 متری آماده نصب
• ✅ کاهش تأثیر نویزهای الکتریکی
• ✅ حفاظت NEMA 13 / IP54
• ✅ مناسب برای محیط‌های صنعتی و خطوط تولید
• ✅ مناسب برای کاربردهای اندازه‌گیری طول و حرکت

چرا انکودر انکودر صنعتی Quad 100 PPR؟

اگر در یک سیستم صنعتی به یک انکودر مقاوم برای اندازه‌گیری طول و حرکت نیاز دارید، ZFH0100C با ترکیب 100 PPR، خروجی Quadrature، شفت استیل 9.53 میلی‌متری، بدنه آلومینیومی مقاوم و سرعت کاری تا 6000 RPM می‌تواند برای طیف گسترده‌ای از ماشین‌آلات و خطوط تولید مورد استفاده قرار گیرد.

طراحی صنعتی و حفاظت IP54 / NEMA 13 نیز باعث می‌شود این انکودر برای محیط‌هایی که با روغن، گردوغبار و پاشش آب مواجه هستند، گزینه مناسبی باشد.
