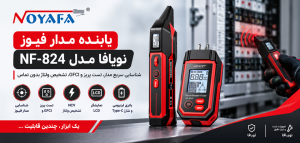

یابنده مدار فیوز نویافا مدل NF-824

در بسیاری از پروژه‌های برق ساختمان، تابلوهای برق و محیط‌های صنعتی، یکی از مشکلات رایج این است که مشخص کنیم کدام فیوز یا کلید مینیاتوری مربوط به یک پریز یا مدار مشخص است. خاموش و روشن کردن تک‌تک کلیدهای تابلو علاوه بر اتلاف زمان، می‌تواند باعث قطع ناخواسته تجهیزات شود.

یابنده مدار فیوز نویافا مدل NF-824 یک ابزار کاربردی برای شناسایی سریع کلید مدار مربوط به یک پریز است که علاوه بر قابلیت پیدا کردن فیوز، امکان تست پریز و GFCI، تشخیص ولتاژ بدون تماس (NCV) و نمایش وضعیت روی LCD را نیز در اختیار کاربر قرار می‌دهد. این دستگاه دارای فرستنده و گیرنده مجزا بوده و هر دو بخش از باتری لیتیومی داخلی و شارژ Type-C استفاده می‌کنند.

یابنده مدار فیوز NF-824 چیست؟

NF-824 یک Circuit Breaker Finder یا یابنده مدار فیوز است. روش کار آن به این صورت است که فرستنده دستگاه به پریز موردنظر متصل می‌شود و سپس گیرنده برای شناسایی سیگنال در تابلو برق استفاده می‌شود. با نزدیک شدن گیرنده به کلید مربوط به همان مدار، شدت سیگنال افزایش پیدا می‌کند و دستگاه با کمک نمایشگر و هشدار صوتی، شناسایی کلید را ساده‌تر می‌کند.

این قابلیت برای مواقعی که تعداد زیادی فیوز در تابلو وجود دارد بسیار کاربردی است؛ زیرا کاربر به جای آزمون و خطای تک‌تک کلیدها، می‌تواند مدار مربوط به پریز موردنظر را سریع‌تر پیدا کند.

قابلیت‌های یابنده فیوز نویافا NF-824

1. شناسایی سریع مدار و فیوز

مهم‌ترین قابلیت NF-824، پیدا کردن Circuit Breaker مربوط به یک پریز یا مدار است. فرستنده در پریز قرار می‌گیرد و گیرنده با اسکن کلیدهای تابلو، سیگنال مربوط به مدار را تشخیص می‌دهد.

گیرنده دارای نمایشگر شدت سیگنال و 7 سطح تنظیم/نمایش شدت است که به کاربر کمک می‌کند محل کلید مربوطه را دقیق‌تر پیدا کند.

2. تست پریز و GFCI

NF-824 تنها یک فیوزیاب نیست و از قابلیت GFCI Outlet Testing نیز پشتیبانی می‌کند. با استفاده از فرستنده می‌توان وضعیت سیم‌کشی و عملکرد پریزهای دارای GFCI را بررسی کرد.

این قابلیت برای تکنسین‌های برق و افرادی که در زمینه نصب و عیب‌یابی تجهیزات الکتریکی فعالیت می‌کنند، کاربرد زیادی دارد.

3. تشخیص ولتاژ بدون تماس NCV

یکی دیگر از امکانات مهم این دستگاه، NCV یا Non-Contact Voltage Detection است.

با استفاده از حالت NCV، کاربر می‌تواند وجود ولتاژ AC را بدون تماس مستقیم نوک دستگاه با هادی بررسی کند. محدوده NCV اعلام‌شده برای گیرنده AC 90V به بالا است.

البته قابلیت NCV برای تشخیص اولیه وجود ولتاژ است و نباید جایگزین روش‌های استاندارد تست و تجهیزات ایمنی برق در کارهای تخصصی شود.

4. نمایشگر LCD

هر دو بخش دستگاه دارای نمایشگر LCD سگمنتی هستند که اطلاعات موردنیاز را در اختیار کاربر قرار می‌دهد.

نمایشگر برای مشاهده وضعیت دستگاه، اطلاعات تست و شدت سیگنال طراحی شده و باعث می‌شود کاربر هنگام کار با NF-824 دید بهتری نسبت به وضعیت تست داشته باشد.

5. چراغ LED روی گیرنده

روی گیرنده NF-824 یک چراغ LED نیز تعبیه شده است. این قابلیت هنگام کار در تابلوهای برق کم‌نور یا فضاهایی که نور کافی وجود ندارد، می‌تواند به مشاهده بهتر محل کار کمک کند.

6. باتری داخلی و شارژ Type-C

فرستنده و گیرنده NF-824 دارای باتری لیتیومی داخلی هستند و برای شارژ از درگاه USB Type-C استفاده می‌کنند.

ظرفیت باتری بخش تست پریز 390mAh با ولتاژ 3.7V و ظرفیت باتری گیرنده 700mAh با ولتاژ 3.7V اعلام شده است.

در نتیجه نیازی به تعویض مداوم باتری‌های یکبارمصرف وجود ندارد.

نحوه استفاده از NF-824 برای پیدا کردن فیوز

استفاده از NF-824 نسبتاً ساده است و به طور کلی می‌توان مراحل زیر را دنبال کرد:

مرحله اول: فرستنده دستگاه را به پریز موردنظر متصل کنید.

مرحله دوم: گیرنده NF-824 را روشن کرده و وارد حالت اسکن مدار شوید.

مرحله سوم: گیرنده را مقابل کلیدهای موجود در تابلو برق حرکت دهید.

مرحله چهارم: شدت سیگنال نمایش داده‌شده روی دستگاه را بررسی کنید.

مرحله پنجم: کلیدی که بیشترین سیگنال مربوط به فرستنده را نشان می‌دهد، به عنوان مدار متناظر شناسایی می‌شود.

به این ترتیب می‌توان بدون خاموش و روشن کردن تصادفی تعداد زیادی از کلیدهای تابلو، مدار مربوط به پریز را شناسایی کرد.

کاربردهای یابنده مدار فیوز NF-824

NF-824 می‌تواند در محیط‌های مختلف مورد استفاده قرار گیرد، از جمله:

• برق‌کاری ساختمان
• نصب و تعمیر تابلو برق
• شناسایی مدارهای پریز
• تعمیر و نگهداری تأسیسات الکتریکی
• تست پریزهای برق
• بررسی پریزهای GFCI
• تشخیص اولیه وجود ولتاژ AC
• عیب‌یابی سیستم‌های برق ساختمان
• پروژه‌های تعمیراتی و نگهداری
• کارگاه‌های فنی و صنعتی
• استفاده توسط برق‌کاران و تکنسین‌های تأسیسات
• استفاده خانگی برای شناسایی مدارهای تابلو برق

NOYAFA نیز NF-824 را برای برق‌کاران، تکنسین‌های تعمیر و نگهداری، بازرسی ساختمان و استفاده‌های DIY معرفی کرده است.

مزایای NF-824 نویافا

از مهم‌ترین مزایای این مدل می‌توان به موارد زیر اشاره کرد:

✔ شناسایی سریع فیوز مربوط به پریز

✔ تست GFCI

✔ قابلیت NCV برای تشخیص بدون تماس ولتاژ

✔ نمایشگر LCD

✔ نمایش شدت سیگنال در 7 سطح

✔ چراغ LED روی گیرنده

✔ باتری لیتیومی داخلی

✔ شارژ از طریق Type-C

✔ طراحی قابل حمل و مناسب استفاده در فضاهای مختلف

✔ مناسب برای برق‌کاران و تکنسین‌های تعمیر و نگهداری

مشخصات فنی NF-824

مشخصات فوق بر اساس اطلاعات منتشرشده توسط NOYAFA است.

تفاوت NF-824 با سیم‌یاب‌های حرفه‌ای

نکته مهم در انتخاب NF-824 این است که این دستگاه اساساً برای پیدا کردن کلید مدار، تست پریز/GFCI و تشخیص NCV طراحی شده است.

بنابراین نباید آن را با سیم‌یاب‌های حرفه‌ای که برای ردیابی کابل داخل دیوار یا زیر زمین، تشخیص قطعی و اتصال کوتاه و عیب‌یابی مسیر کابل طراحی شده‌اند یکسان در نظر گرفت. خود NOYAFA نیز در مقایسه NF-824 با NF-8301، قابلیت ردیابی سیم داخل دیوار/زیر زمین و تشخیص خطاهایی مانند open/short را برای NF-824 ذکر نمی‌کند.

NF-824 برای چه کسانی مناسب است؟

اگر کار شما با تابلوهای برق، پریزها، مدارهای ساختمانی و تعمیرات الکتریکی مرتبط است، NF-824 می‌تواند یک ابزار کاربردی برای شناسایی مدار باشد.

این دستگاه مخصوصاً زمانی مفید است که تعداد فیوزهای تابلو زیاد باشد و مشخص نباشد هر کلید مربوط به کدام پریز یا مدار است. ترکیب فیوزیاب، تستر GFCI و NCV باعث شده NF-824 نسبت به یک فیوزیاب ساده امکانات بیشتری برای کارهای روزمره داشته باشد.

جمع‌بندی

یابنده مدار فیوز نویافا مدل NF-824 یک ابزار چندکاره برای شناسایی کلید مدار، تست پریز و GFCI و تشخیص بدون تماس ولتاژ است. این دستگاه با طراحی دو بخشی شامل فرستنده و گیرنده، نمایشگر LCD، نشانگر شدت سیگنال، چراغ LED و باتری‌های قابل شارژ Type-C، برای استفاده در تعمیرات و نگهداری سیستم‌های برق طراحی شده است.

اگر به دنبال دستگاهی برای پیدا کردن سریع فیوز مربوط به یک پریز هستید و در کنار آن قابلیت‌هایی مانند GFCI Tester و NCV هم برایتان اهمیت دارد، NF-824 یکی از مدل‌های NOYAFA در این دسته است.

شرکت نیکوتکنولوژی، نماینده رسمی تسترهای شبکه و تجهیزات تست نویافا در ایران، این محصولات را برای استفاده تخصصی و فنی ارائه می‌کند.
